عرض التفاصيلتعمل وحدة الطاقة الهيدروليكية النموذجية (HPU) بكفاءة إجمالية تبلغ 60% إلى 85% اعتمادًا على تصميم النظام وجودة المكونات وظروف التشغيل وحالة الصيانة. يمكن لوحدات الطاقة الهيدروليكية عالية الأداء أو المصممة لهذا الغرض والمزودة بمضخات متغيرة الإزاحة وأدوات تحكم محسنة أن تصل إلى كفاءات تصل إلى 90% أو أعلى بقليل في ظروف مثالية. ومع ذلك، فإن العديد من وحدات HPU الصناعية في العالم الحقيقي التي تعمل بمضخات الإزاحة الثابتة تحت الأحمال الجزئية تقع بانتظام في 60% إلى 75% نطاق بسبب خسائر الاختناق، وتوليد الحرارة، والتسرب.
الكفاءة الإجمالية لوحدة الطاقة الهيدروليكية ليست رقمًا ثابتًا واحدًا - فهي نتاج كفاءات فرعية متعددة عبر المضخة والمحرك والصمامات والمحركات والأنابيب وظروف السوائل. إن فهم مساهمة كل مكون يساعد المهندسين وفرق الصيانة على تحديد مكان فقدان الطاقة والمكان الذي سيكون للتحسينات فيه التأثير الأكبر.
يتم التعبير عن الكفاءة في وحدة الطاقة الهيدروليكية كنسبة من طاقة الخرج الهيدروليكية المفيدة إلى إجمالي طاقة الإدخال الكهربائية التي يستهلكها النظام. الصيغة واضحة:

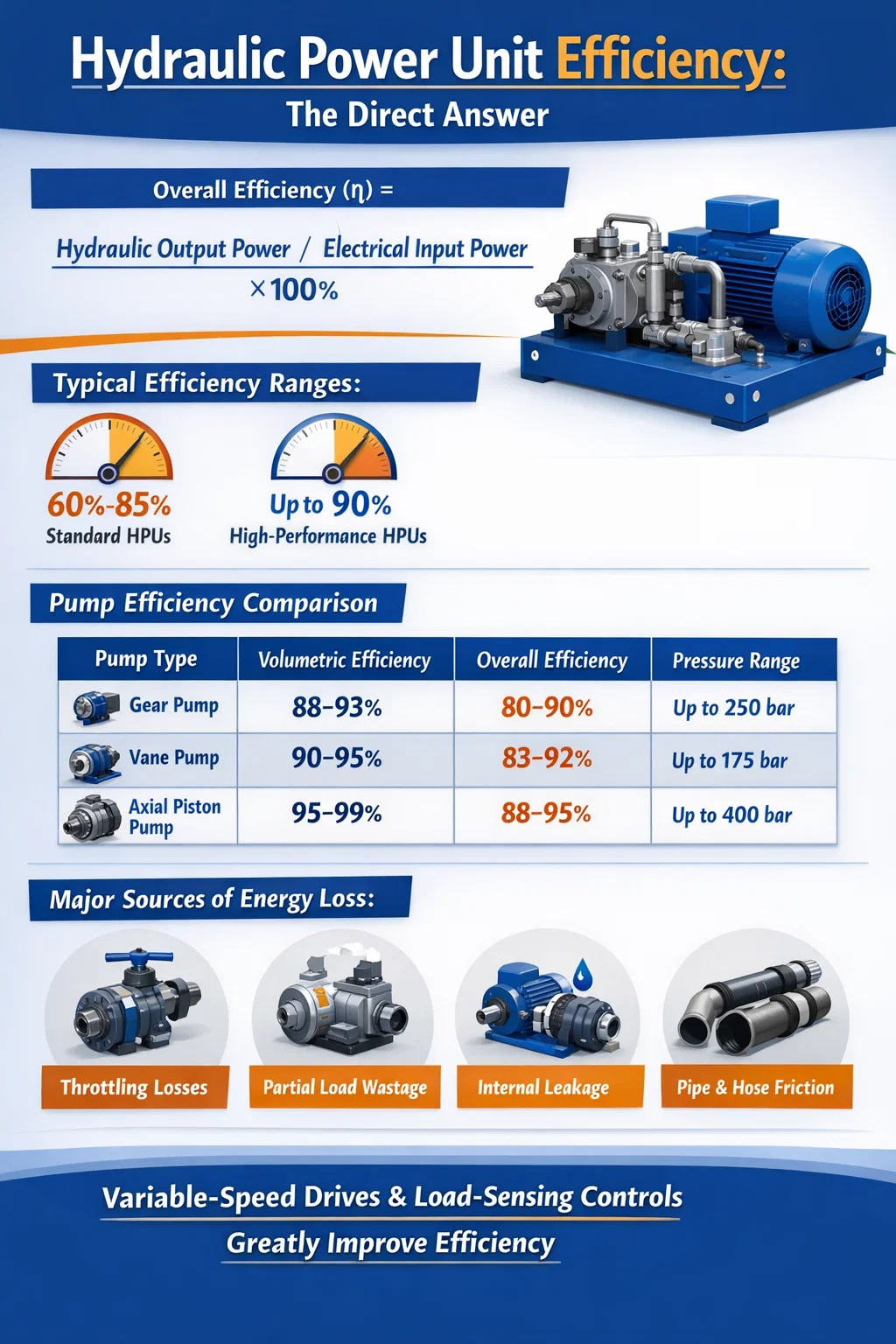

الكفاءة الإجمالية (η) = طاقة الخرج الهيدروليكي / طاقة الإدخال الكهربائية × 100%
يتم حساب طاقة الخرج الهيدروليكي على أنها معدل التدفق مضروبًا في الضغط (Q × P). طاقة الإدخال الكهربائية هي القوة الكهربائية المقاسة التي يسحبها المحرك من مصدر الطاقة. ويمثل الفرق بين الاثنين خسائر في شكل حرارة وضوضاء واحتكاك ميكانيكي موزعة على كل مكون في النظام.
يتم تقسيم الكفاءة أيضًا إلى ثلاث فئات فرعية رئيسية تنطبق على المكونات الفردية، وخاصة المضخة الهيدروليكية:
بعيدًا عن المضخة، يتمتع المحرك الكهربائي الذي يقود وحدة الطاقة الهيدروليكية بكفاءته الخاصة، عادةً ما تكون بين 88% و 96% للمحركات الحثية الحديثة . إن ضرب كفاءة المضخة في كفاءة المحرك يعطي كفاءة تحويل الطاقة قبل حساب أي خسائر في الصمام أو الدائرة.
إن نوع المضخة المستخدمة في وحدة الطاقة الهيدروليكية له التأثير الأكبر على كفاءة النظام. يحتوي كل تصميم للمضخة على منحنى كفاءة مميز يتغير مع ضبط السرعة والضغط والإزاحة.
| نوع المضخة | الكفاءة الحجمية | كفاءة المضخة الشاملة | نطاق الضغط النموذجي |
|---|---|---|---|
| مضخة تروس خارجية | 88-93% | 80-90% | ما يصل إلى 250 بار |
| مضخة تروس داخلية | 90-95% | 82-92% | ما يصل إلى 200 بار |
| مضخة ريشة | 90-95% | 83-92% | ما يصل إلى 175 بار |
| مضخة مكبس شعاعي | 95-98% | 88-94% | ما يصل إلى 700 بار |
| مضخة المكبس المحوري (الثابتة) | 95-99% | 88-95% | ما يصل إلى 400 بار |
| مضخة المكبس المحوري (متغيرة) | 95-99% | 87-94% | ما يصل إلى 400 بار |
تعد المضخات التروسية هي الأكثر بأسعار معقولة وتستخدم على نطاق واسع في وحدات HPU ذات الضغط المنخفض إلى المتوسط، ولكن كفاءتها الحجمية المنخفضة عند الضغوط المرتفعة تجعلها خيارًا سيئًا للتطبيقات الحساسة للطاقة. على الرغم من أن مضخات المكبس المحوري أكثر تكلفة، إلا أنها توفر دائمًا أفضل كفاءة وهي الخيار المفضل في وحدات الطاقة الهيدروليكية الصناعية حيث تكون تكاليف الطاقة كبيرة.
يعد فهم مكان حدوث الخسائر أمرًا ضروريًا لتحسين كفاءة أي وحدة طاقة هيدروليكية. يتم توزيع الخسائر عبر نقاط متعددة، وبعضها مساهم أكبر بكثير من غيرها.
تعمل صمامات التحكم الاتجاهي، وصمامات تخفيف الضغط، وصمامات التحكم في التدفق على إدخال انخفاضات في الضغط أثناء تدفق الزيت من خلالها. في دائرة القياس الداخلي أو الخارجي، يتم تحويل فرق الضغط عبر صمام التحكم مباشرة إلى حرارة. في العديد من الأنظمة الصناعية، هذه الخسارة المرتبطة بالصمامات وحدها مسؤولة عن ذلك 15% إلى 30% من إجمالي الطاقة المدخلة . يؤدي النظام الذي يعمل بضغط 200 بار مع صمام تحكم يؤدي إلى انخفاض بمقدار 30 بار إلى إهدار 15% من طاقة الضغط عند هذه النقطة قبل أن يصل السائل إلى المشغل.
أحد أكبر أوجه القصور في تصميم وحدة الطاقة الهيدروليكية التقليدية هو استخدام مضخة الإزاحة الثابتة التي توفر دائمًا الحد الأقصى من التدفق، حتى عندما يحتاج النظام فقط إلى جزء صغير من هذا التدفق. يتم تجاوز التدفق الزائد مرة أخرى إلى الخزان من خلال صمام تخفيف الضغط عند ضغط النظام - وهي حالة تسمى "التفريغ الزائد". وهذا يهدر الطاقة بشكل مستمر ويولد حرارة كبيرة. أظهرت الدراسات أن وحدة HPU ذات المضخة الثابتة التي تعمل بنسبة 30% من حمولتها المقدرة قد تهدر 40% أو أكثر من طاقة الإدخال في تجاوز الخسائر وحدها.
يحدث التسرب الداخلي داخل المضخات والمحركات والأسطوانات والصمامات عندما يتجاوز السائل عالي الضغط الأختام والخلوصات إلى جانب الضغط المنخفض. في حين أن بعض التسرب الداخلي يعد أمرًا طبيعيًا وضروريًا للتشحيم، فإن التسرب المفرط بسبب التآكل أو الخلوصات الكبيرة يقلل من الكفاءة الحجمية. يجب أن تولد المضخة التي بها تسرب داخلي بنسبة 5% تدفقًا أكبر بنسبة 5% مما يحتاجه النظام، مما يستهلك طاقة إضافية فقط للتعويض. وفي المكونات البالية، يمكن أن يرتفع هذا التسرب إلى 10-15%، مما يؤدي إلى تدهور أداء النظام بشكل ملحوظ.
أثناء تدفق السائل الهيدروليكي عبر الأنابيب والخراطيم والتجهيزات، يولد الاحتكاك انخفاضًا في الضغط يتناسب مع مربع سرعة التدفق. تعمل الأنابيب الأصغر حجمًا على زيادة السرعات، مما يؤدي إلى زيادة الخسائر بشكل كبير. عادة ما تكون سرعة التدفق القصوى الموصى بها في خطوط الضغط 2-4 م/ث ، وفي خطوط العودة 1-2 م/ث . يمكن أن تفقد الأنظمة ذات الأنابيب الطويلة جدًا أو الانحناءات الحادة أو التركيبات المتعددة ما بين 5 إلى 10% من الضغط المتاح قبل وصول السائل إلى المشغل.
جميع الخسائر المذكورة أعلاه تظهر في النهاية على شكل حرارة في السائل الهيدروليكي. يجب الحفاظ على درجة حرارة السوائل ضمن نطاق مناسب — عادةً 40 درجة مئوية إلى 60 درجة مئوية بالنسبة لمعظم الزيوت المعدنية - للحفاظ على اللزوجة ومنع التدهور. عندما يصبح السائل ساخنًا للغاية، تنخفض اللزوجة، ويزداد التسرب، وتنخفض كفاءة المضخة بشكل أكبر، مما يؤدي إلى دورة سلبية مركبة. تضيف الطاقة التي تستهلكها مبردات الزيت (ومراوحها أو دوائر المياه الخاصة بها) إلى الاستهلاك الإجمالي للطاقة في النظام، مما يؤدي إلى تقليل صافي الكفاءة من وجهة نظر المشغل.
إن الترقية الوحيدة الأكثر تأثيرًا المتاحة لوحدة الطاقة الهيدروليكية الحالية هي إضافة محرك متغير السرعة (VSD)، يُسمى أيضًا محرك التردد المتغير (VFD)، على المحرك الكهربائي. بدلاً من تشغيل المحرك بأقصى سرعة باستمرار وتجاوز التدفق الزائد، يقوم VSD بضبط سرعة المحرك في الوقت الفعلي لتتناسب تمامًا مع التدفق والضغط الذي يتطلبه النظام.
يعتمد توفير الطاقة الناتج عن هذا النهج على قوانين الألفة للمضخات، والتي تنص على ذلك يختلف استهلاك الطاقة باختلاف مكعب سرعة المضخة . يؤدي تقليل سرعة المضخة إلى 80% من سرعتها المقدرة إلى تقليل استهلاك الطاقة إلى ما يقرب من ذلك 51% من الاستهلاك بأقصى سرعة. يؤدي تقليل السرعة إلى 60% إلى خفض استهلاك الطاقة إلى ما يقرب من ذلك 22% من حمولة كاملة. هذه أرقام نظرية، لكن التركيبات في العالم الحقيقي تثبت باستمرار توفير الطاقة بنسبة 30% إلى 60% مقارنة بوحدات HPU ذات السرعة الثابتة التي تعمل بنفس دورة العمل.
أفادت دراسة حالة من منشأة لقولبة حقن البلاستيك تستبدل وحدات HPU ذات المضخات الثابتة بوحدات تعمل بنظام VSD على 15 ماكينة، عن توفير متوسط سنوي للكهرباء قدره 42% لكل آلة، مع فترات استرداد أقل من 18 شهرًا بأسعار الكهرباء المحلية. كما أدى الانخفاض في توليد الحرارة إلى تقليل وقت تشغيل مبرد الزيت وإطالة فترات خدمة الزيت.
أصبحت وحدات الطاقة الهيدروليكية المعتمدة على VSD الآن قياسية في العديد من التطبيقات الصناعية عالية التحمل، بما في ذلك:
إن اختيار السوائل الهيدروليكية وحالتها لهما تأثير مباشر وقابل للقياس على كفاءة وحدة الطاقة الهيدروليكية. لزوجة السوائل هي المعلمة الحرجة. إذا كانت اللزوجة عالية جدًا، تزداد مقاومة الضخ واحتكاك السوائل، مما يزيد من الخسائر الميكانيكية. إذا كانت اللزوجة منخفضة للغاية، يزداد التسرب الداخلي، مما يقلل من الكفاءة الحجمية ويحتمل أن يسبب تلامس المعدن في المضخات والمحركات.
تم تصميم معظم الأنظمة الهيدروليكية حول الزيوت المعدنية ISO VG 46 أو ISO VG 68، مع نافذة لزوجة التشغيل المثالية عادةً بين 25 و 54 سنت في درجة حرارة التشغيل. إن التشغيل خارج هذه النافذة — إما لأن النظام بارد جدًا أو ساخن جدًا، أو لأنه تم استخدام درجة خاطئة — يمكن أن يقلل من كفاءة المضخة بمقدار 3% إلى 8% .
يمكن للسوائل الهيدروليكية الاصطناعية، وخاصة الزيوت المعتمدة على البولي ألفا أوليفين (PAO)، أن تقدم تحسينات متواضعة في الكفاءة 1% إلى 3% على الزيوت المعدنية التقليدية من خلال تحسين خصائص درجة حرارة اللزوجة وانخفاض الاحتكاك الداخلي. تتوافق هذه المكاسب عبر العديد من الدراسات المستقلة وبيانات اختبار الشركة المصنعة للمضخة. في حين أن نسبة 1% إلى 3% تبدو متواضعة، إلا أنه في وحدة HPU الصناعية الكبيرة التي تستهلك 100 كيلوواط بشكل مستمر، فإن ذلك يمثل 1000 إلى 3000 واط من الطاقة المحفوظة - وهو مبلغ كبير على مدار دورة تشغيل سنوية.
تلوث السوائل لا يقل أهمية. تعمل الجسيمات الموجودة في السائل الهيدروليكي على تسريع تآكل المكونات، وزيادة التسرب الداخلي، وسد فتحات الصمام. الحفاظ على نظافة السوائل وفقًا لرمز النظافة ISO 4406 17/15/12 أو أفضل بالنسبة لمعظم وحدات HPU الصناعية تعتبر أفضل الممارسات. تُظهر الأنظمة ذات السوائل المتدهورة في كثير من الأحيان انخفاضات قابلة للقياس في الكفاءة الحجمية مع تقدم تآكل المضخة والصمام.
تستخدم العديد من وحدات الطاقة الهيدروليكية الصغيرة والمتوسطة مضخات ذات تروس ذات إزاحة ثابتة أو مضخات ريشية لأنها غير مكلفة وصغيرة الحجم وسهلة الصيانة. تكلف المضخات المكبسية ذات الإزاحة المتغيرة تكلفة أكبر بكثير ولكنها تطابق الإنتاج مع الطلب، مما يقلل من خسائر الالتفافية. يكون فرق الكفاءة بين هذين النهجين أكثر وضوحًا أثناء عملية التحميل الجزئي.
| حالة التشغيل | كفاءة HPU ذات الإزاحة الثابتة | كفاءة HPU ذات الإزاحة المتغيرة | كفاءة HPU للمضخة المتغيرة VSD |
|---|---|---|---|
| تحميل 100% | 78-84% | 82-88% | 85-90% |
| 75% تحميل | 62-70% | 78-86% | 84-90% |
| تحميل 50% | 48-58% | 72-82% | 80-88% |
| 25% تحميل | 30-42% | 60-72% | 72-84% |
يوضح الجدول أعلاه سبب كون وحدات HPU ذات المضخة الثابتة غير مناسبة بشكل خاص للتطبيقات ذات دورات الطلب المتغيرة. عند تحميل 25%، قد تهدر وحدة الإزاحة الثابتة أكثر من ثلثي طاقة الإدخال الخاصة بها، في حين تحتفظ وحدة الإزاحة المتغيرة المكافئة المجهزة بـ VSD بجزء إخراج مفيد أعلى بكثير.
لا يتطلب تحسين كفاءة وحدة الطاقة الهيدروليكية الموجودة دائمًا استبدالًا كاملاً. ويمكن تطبيق العديد من الترقيات بشكل تدريجي، مع تحقيق عوائد قابلة للقياس على الاستثمار.
قبل إجراء أي تغييرات، قم بتركيب عداد طاقة على مصدر إمداد المحرك وسجل الاستهلاك على مدار دورة الماكينة الكاملة. قارن منحنى الطاقة المُقاس بالحد الأدنى النظري الذي يتطلبه ملف تعريف الحمل. تمثل الفجوة بين الاستهلاك الفعلي والحد الأدنى النظري خسائر قابلة للاسترداد. في العديد من وحدات HPU القديمة ذات المضخات الثابتة، توجد هذه الفجوة 25% إلى 45% من إجمالي الاستهلاك.
تعد المضخات والمحركات كبيرة الحجم شائعة في المكونات الهيدروليكية الصناعية لأن المهندسين يطبقون عوامل أمان سخية أو يعيدون استخدام المكونات الموجودة. إن المضخة التي تعمل بنسبة 40% من إزاحتها المقدرة تعمل بشكل جيد بعيدًا عن نقطة كفاءتها القصوى. إن مطابقة إزاحة المضخة بشكل وثيق مع الطلب الفعلي للنظام - تعمل بشكل مثالي بنسبة 70-90% من السعة المقدرة عند ذروة الحمل - تحافظ على المضخة في نطاقها الأكثر كفاءة.
كما تمت مناقشته أعلاه، فإن تركيب VSD على المحرك الحالي هو عادة ترقية فردية ذات أعلى عائد على الاستثمار لأي وحدة طاقة هيدروليكية تستخدم في تطبيقات الخدمة المتغيرة. توفر محركات VSD الحديثة أيضًا إمكانية التشغيل الناعم، مما يقلل من تيار تدفق المحرك والصدمة الميكانيكية عند بدء التشغيل، مما يؤدي إلى إطالة عمر خدمة المضخة والمحرك.
تستخدم الدوائر الهيدروليكية المستشعرة للحمل (LS) إشارة تجريبية من المشغل لضبط ضغط خرج المضخة وتدفقها بشكل مستمر إلى ما يزيد قليلاً عن ما يتطلبه الحمل - عادةً 15-25 بار فوق ضغط الحمل . وهذا يلغي هوامش الضغط الكبيرة وخسائر الاختناق الموجودة في الدوائر المفتوحة المركز. تعد أنظمة استشعار الحمل أكثر تعقيدًا وتكلفة في التنفيذ ولكنها يمكن أن تقلل من استهلاك طاقة النظام عن طريق 20% إلى 40% في التطبيقات المتنقلة والصناعية ذات الأحمال المتغيرة.
يتم ضبط العديد من الأنظمة الهيدروليكية على ضغوط أعلى مما يتطلبه التطبيق فعليًا، إما بسبب الهندسة الأصلية الزائدة أو بسبب زيادة ضغط التشغيل للتعويض عن المكونات البالية. يمثل كل 10 بار غير ضروري من ضغط النظام طاقة مهدرة في دائرة المضخة الثابتة. تعد المراجعة المنهجية لإعدادات الضغط وخفضها إلى الحد الأدنى الذي يحقق بشكل موثوق قوة المحرك المطلوبة بمثابة تحسين فعال بدون تكلفة أو منخفض التكلفة والذي غالبًا ما يؤدي إلى نتائج 5% إلى 15% توفير الطاقة.
إن أخذ عينات الزيت وتحليله بشكل منتظم، إلى جانب استبدال المرشح في الوقت المناسب، يحافظ على السائل الهيدروليكي في نطاق اللزوجة الأمثل ويمنع التآكل الكاشط لمكونات المضخة والصمام. العديد من المرافق على برامج الصيانة التنبؤية التي تراقب حالة السوائل عن كثب عمر أطول للمكونات بنسبة 10-20% وكفاءة نظام أكثر استقرارًا بشكل ملحوظ بمرور الوقت مقارنة بجداول تغيير الزيت المستندة إلى التقويم.
في البيئات الباردة، تستغرق الأنظمة الهيدروليكية وقتًا أطول للوصول إلى درجة حرارة التشغيل، وخلال هذه الفترة يزيد السائل عالي اللزوجة من خسائر الاحتكاك. يؤدي عزل جدران الخزان أو استخدام أجهزة التسخين المسبق التي يتم التحكم فيها حرارياً إلى تقليل وقت الإحماء وفقدان الكفاءة المرتبط به. في البيئات الساخنة، يؤدي ضمان حجم المبادل الحراري وصيانته بشكل صحيح إلى منع النظام من العمل فوق نطاق درجة الحرارة الأمثل، والذي قد يؤدي إلى تسريع التسرب وتحلل السائل بشكل أسرع.
الكفاءة لها تأثير مالي مباشر ومضاعف على عمر وحدة الطاقة الهيدروليكية. تحتاج وحدة HPU بقدرة 50 كيلووات تعمل بكفاءة إجمالية تبلغ 65% تقريبًا 76.9 كيلو واط من المدخلات الكهربائية لتقديم 50 كيلوواط من العمل الهيدروليكي المفيد. نفس HPU الذي تمت ترقيته إلى كفاءة 82٪ سوف يحتاج فقط 61 كيلو واط من المدخلات — بفارق يقارب 16 كيلوواط.
بمعدل كهرباء قدره 0.12 دولار/كيلووات ساعة و5000 ساعة تشغيل سنويًا، فإن هذا الفارق البالغ 16 كيلووات يكلف 9,600 دولار في السنة . على مدار عمر المعدات الذي يبلغ 10 سنوات، تبلغ تكاليف الكهرباء التي يمكن تجنبها 96000 دولار أمريكي من وحدة HPU واحدة. المرافق التي تحتوي على وحدات طاقة هيدروليكية متعددة، كما هو موجود في مصانع تجميع السيارات والمسابك وخطوط التصنيع الثقيلة، تقوم بضرب هذا الرقم وفقًا لذلك.
وبعيدًا عن الكهرباء، فإن الكفاءة المنخفضة تعني المزيد من توليد الحرارة، مما يزيد من تكاليف التبريد، ويسرع من تحلل الزيت، ويقصر عمر الختم والمضخة، ويزيد من تكرار الصيانة. التكلفة الإجمالية لملكية وحدة HPU منخفضة الكفاءة أعلى بكثير مما يوحي به سعر الشراء.
لتلخيص المتغيرات التي تحدد موقع وحدة الطاقة الهيدروليكية المحددة في طيف الكفاءة:
إن معالجة كل هذه العوامل بشكل منهجي - من خلال التصميم الأولي الذكي والصيانة المستمرة - هو ما يفصل بين وحدة الطاقة الهيدروليكية التي تعمل بكفاءة 85% ووحدة تكافح للوصول إلى 65%.
