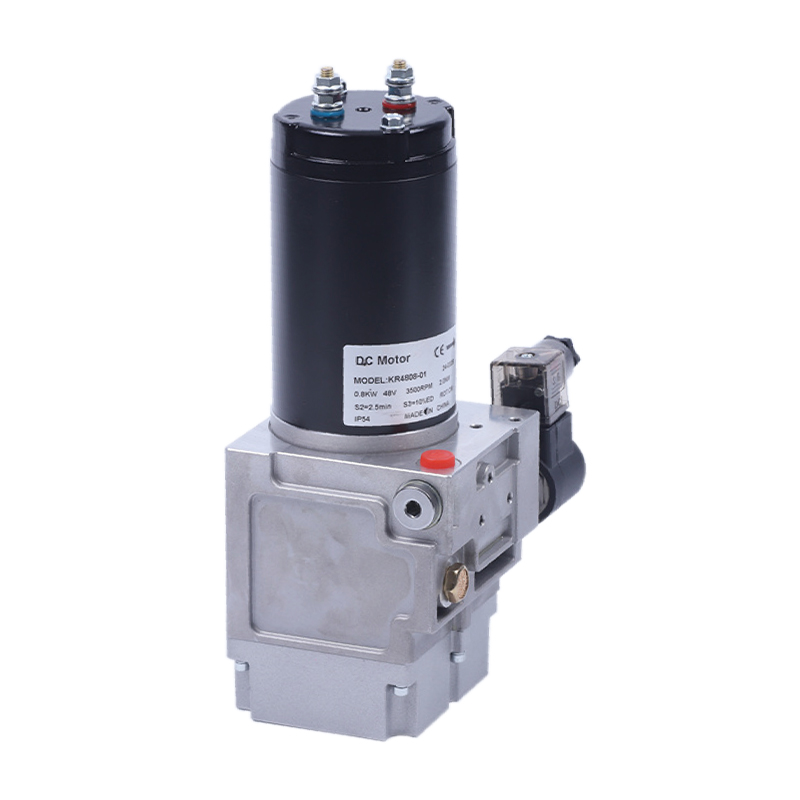

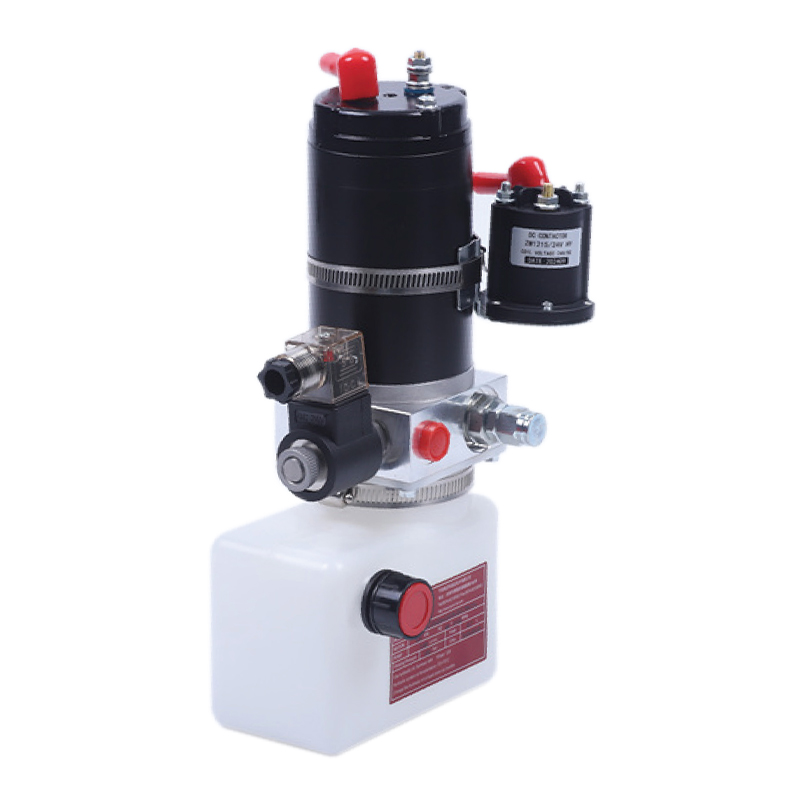

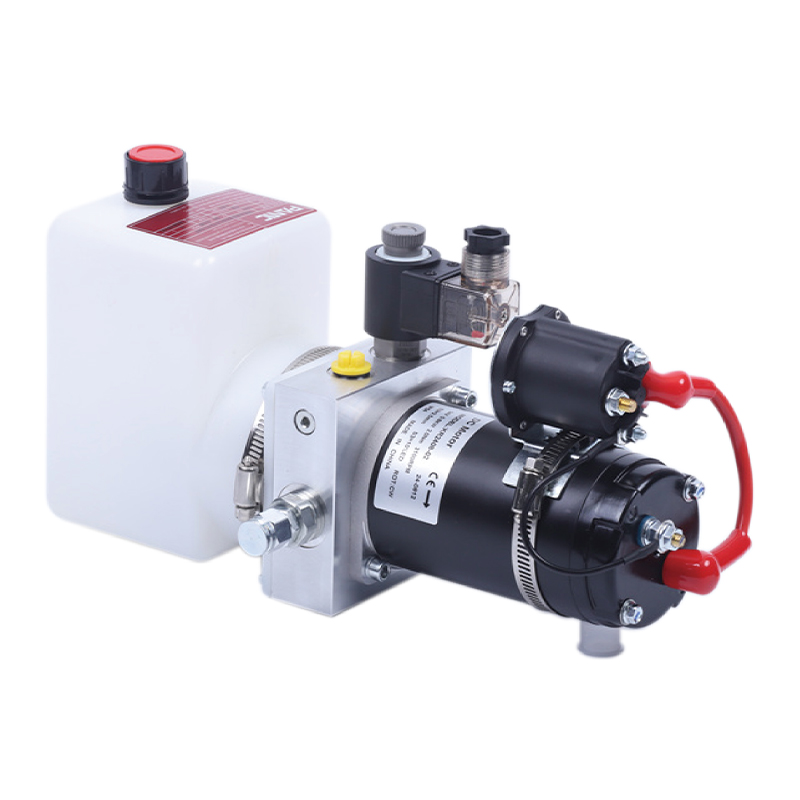

تم تصميم وحدة الطاقة الهيدروليكية هذه خصيصًا لجميع شاحنات البليت الكهربائية. وهي تتكون من مضخة تروس عالية الجهد ومحرك DC مغناطيسي دائم وكتلة صمام مركزية. تم دمج صمام الخرطوشة وخزان الزيت. قم بتشغيل المحرك للارتفاع، وافتح صمام الملف اللولبي حتى يسقط. يتحكم صمام الخانق المدمج في تعويض الضغط في سرعة الهبوط. مع محرك اختياري 0.3-0.8 كيلو وات، جهد اختياري 12-48 فولت، خزان زيت من الحديد والبلاستيك للاختيار.
مقدمة مفصلة

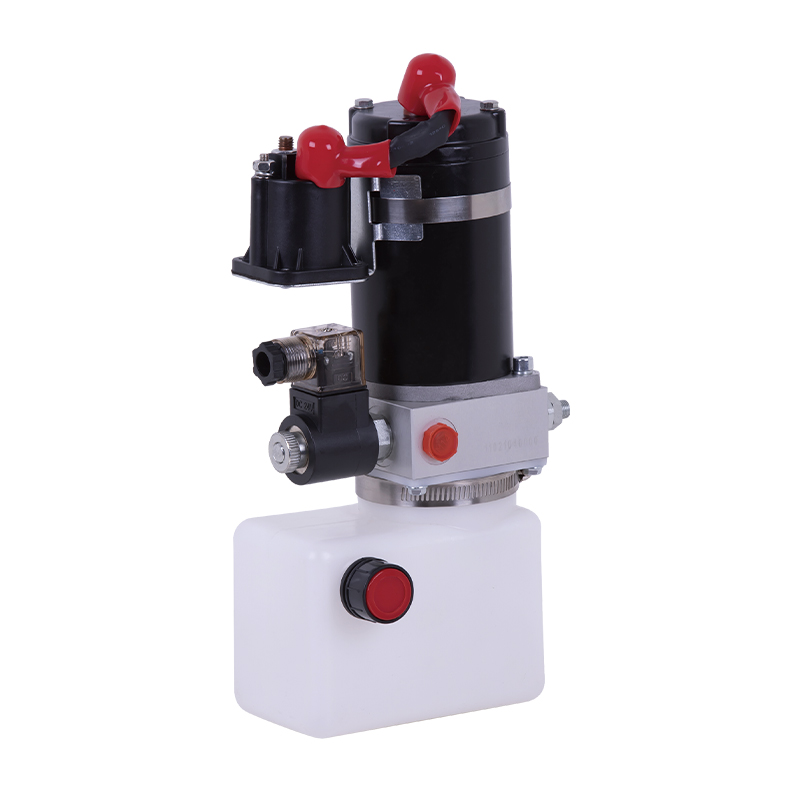

تتكون وحدة الطاقة الهيدروليكية لشاحنة البليت الصغيرة هذه من مضخة ذات حجم عالي الضغط ومحرك DC مغناطيسي دائم وصمام ملف لولبي وكتلة مركزية. هناك طرق تركيب متعددة مثل التثبيت الرأسي والأفقي والجانبي، والتي يمكن أن تلبي تركيب مختلف الشاحنات الليلية الكهربائية الصغيرة. يمكن تخصيص جهد المحرك وطاقته وفقًا لمتطلبات العملاء.
تقوم وحدة الطاقة للمحرك الكهربائي للرافعة الشوكية بتزويد الزيت للأسطوانة من خلال أنبوب زيت عالي الضغط، وترتفع الأسطوانة. يتم إيقاف تشغيل المحرك ويتم تشغيل صمام الملف اللولبي. الاسطوانة تنزل. يمكن تجهيز سرعة الهبوط بصمامات تدفق بمعدلات تدفق مختلفة حسب متطلبات العميل.
يتميز محرك الدفع المغناطيسي الدائم لوحدة الطاقة الهيدروليكية لشاحنة البليت الصغيرة بكفاءة عالية، وحرارة أقل، وخطر منخفض للفشل. يمكنه إخراج الطاقة بشكل مستمر وثابت والتكيف مع العمليات عالية الكثافة.

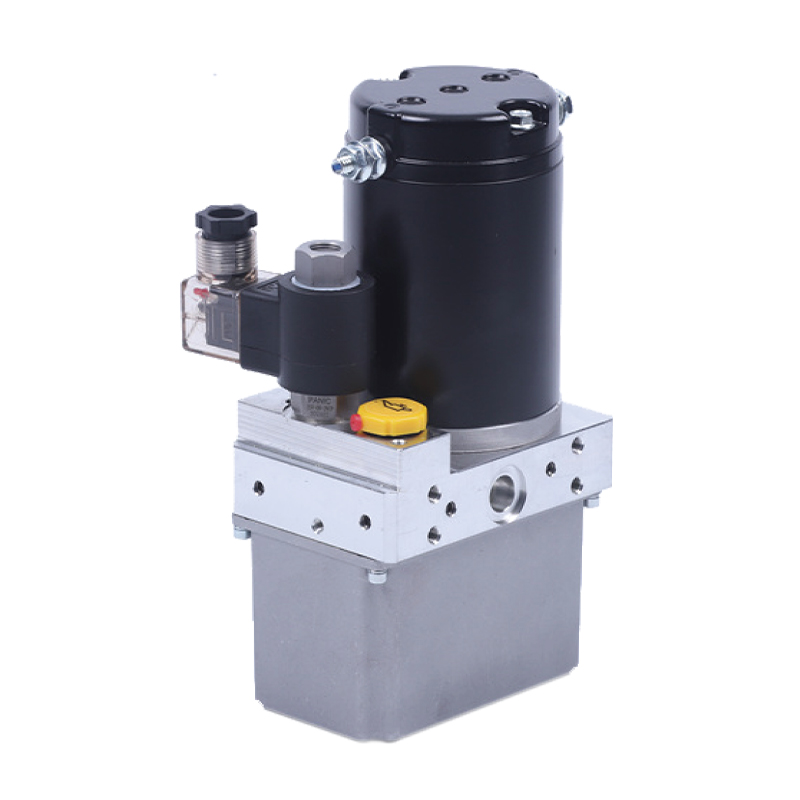

وحدة الطاقة الهيدروليكية المصنوعة من سبائك الألومنيوم لهذا المنتج صغيرة الحجم، خفيفة الوزن، سهلة التركيب والصيانة، ولها ضوضاء منخفضة في التصميم المثبت بالأعلى.
ملاحظات خاصة
وحدة الطاقة هي نظام عمل S3 ولا يمكنها العمل بشكل مستمر. يبدأ خلال 10 ثوانٍ ويتوقف خلال 90 ثانية.
قبل التركيب، تأكد من أن المكونات الهيدروليكية مثل أسطوانة الزيت، وأنابيب الزيت، والمفاصل خالية من الشوائب.
يجب أن تكون لزوجة الزيت الهيدروليكي 15-68. يوصى بالزيت الهيدروليكي المضاد للتآكل رقم 46 في الصيف، ويوصى بالزيت الهيدروليكي ذو درجة الحرارة المنخفضة رقم 32 في الشتاء.
بعد بدء تشغيل نظام التشغيل لأول مرة، تحقق مما إذا كان الزيت الموجود في خزان الزيت كافيًا، بشكل عام 2/3 من خزان الزيت.
بعد استخدام النظام لأول 100 ساعة، يجب استبدال الزيت الهيدروليكي، ثم يتم استبدال الزيت الهيدروليكي كل 3000 ساعة.
رسم تخطيطي
تحديد
(وحدة الطاقة الهيدروليكية لشاحنة البليت الصغيرة 1)
| نموذج | فولت | قوة | سرعة | النزوح | ضغط | صهريج | الجهد صمام الملف اللولبي |
| PNC-O.8-D24-0.5/0.65-18-0.7/W-Y2 | 24VDC | 0.8 كيلو واط | 3400 دورة في الدقيقة | 0.65 سي سي/ريف | 18 ميجا باسكال | 0.7 لتر | 24VDC |
| PNC-0.8-D48-0.5/0.65-18-0.7/W-Y2 | 48 فولت تيار مستمر | 3100 دورة في الدقيقة | 48 فولت تيار مستمر |
(وحدة الطاقة الهيدروليكية لشاحنة البليت الصغيرة 2)
| نموذج | فولت | قوة | سرعة | النزوح | ضغط | صهريج | الجهد صمام الملف اللولبي |
| PNC-0.8-D24-0.5/1.0-13-0.7/W-Y2 | 24VDC | 0.8 كيلو واط | 3400 دورة في الدقيقة | 0 . 65 سي سي/ريف | 13 ميجا باسكال | 0.7 لتر | 24VDC |
| PNC-0.8-D48-0.5/0.65-13-0.7/W-Y2 | 48 فولت تيار مستمر | 3100 دورة في الدقيقة | 1 . أوك/ريف | 48 فولت تيار مستمر |
(وحدة الطاقة الهيدروليكية لشاحنة البليت الصغيرة 3)
| نموذج | فولت | قوة | سرعة | النزوح | ضغط | صهريج | الجهد صمام الملف اللولبي |
| PNC-0.8-D24-0.5/0.38-23-0.5/W-Y2 | 24VDC | 0.8 كيلو واط | 3400 دورة في الدقيقة | 0.38 سي سي/ريف | 23 ميجا باسكال | 0.5 لتر | 24VDC |
| PNC-0.8-D48-0.5/0.38-23-0.5/W-Y2 | 48 فولت تيار مستمر | 3100 دورة في الدقيقة | 48 فولت تيار مستمر |
(وحدة الطاقة الهيدروليكية لشاحنة البليت الصغيرة 4)
| نموذج | فولت | قوة | سرعة | النزوح | ضغط | صهريج | الجهد صمام الملف اللولبي |
| PNC-0.8-D24-0.5/0.38-23-0.4/W-Y2 | 24VDC | 0.8 كيلو واط | 3400 دورة في الدقيقة | 0.38 سي سي/ريف | 23 ميجا باسكال | 0.4 لتر | 24VDC |
| PNC-0.8-D48-0.5/0.38-23-0.4/W-Y2 | 48 فولت تيار مستمر | 3100 دورة في الدقيقة | 48 فولت تيار مستمر |
(وحدة الطاقة الهيدروليكية لشاحنة البليت الصغيرة 5)
| نموذج | فولت | قوة | سرعة | النزوح | ضغط | صهريج | الجهد صمام الملف اللولبي |
| PNC-0.8-D24-0.5/0.65-16-1.5/L-Y2 | 24VDC | 0.8 كيلو واط | 3400 دورة في الدقيقة | 0.65 سي سي/ريف | 16 ميجا باسكال | 1.5 لتر | 24VDC |
| PNC-1.2-D24-0.5/0.88-16-1.5/L-Y2 | 1.2 كيلو واط | 3800 دورة في الدقيقة | 0.88 سي سي/ريف | ||||
| PNC-0.8-D48-0.5/0.65-16-1.5/L-Y2 | 48 فولت تيار مستمر | 0.8 كيلو واط | 3100 دورة في الدقيقة | 0.65 سي سي/ريف | 48 فولت تيار مستمر |
ملاحظة: إذا كنت بحاجة إلى معلمات النظام مثل المضخة والضغط وقوة المحرك بتدفق مختلف، فيرجى الاتصال بمندوب المبيعات لدينا.
