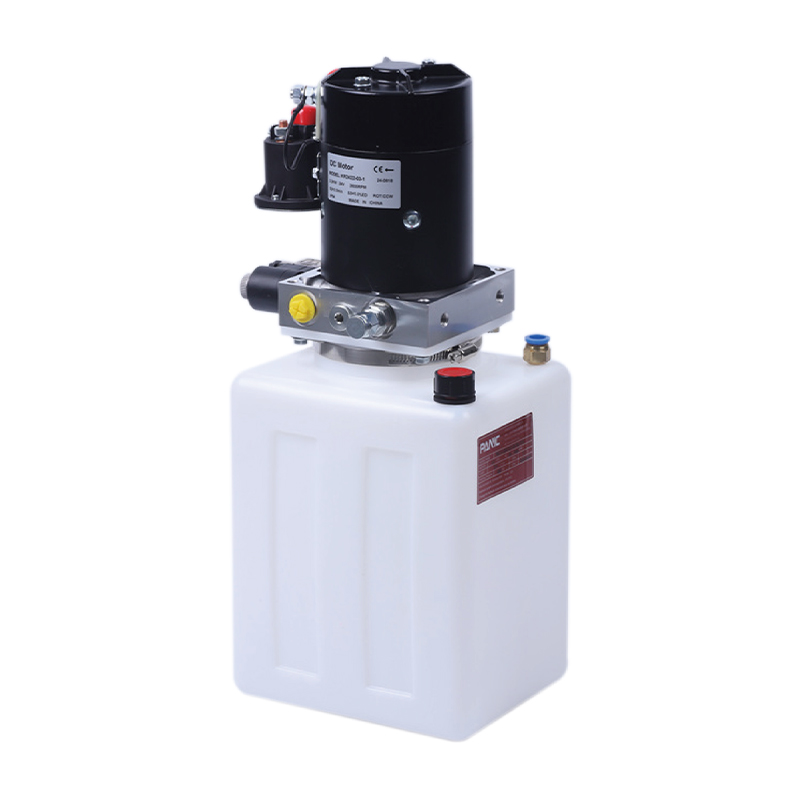

تم تصميم وحدة الطاقة الهيدروليكية هذه للمعبئ الكهربائي الكامل خصيصًا للمعبئ الكهربائي الكامل. تم دمجها بواسطة مضخة تروس عالية الضغط، وكتلة الصمام المركزي لمحرك فرشاة DC، وصمام خرطوشة، وخزان الزيت. يتم التحكم في الارتفاع والهبوط بواسطة محرك وصمام ملف لولبي، مع قوة محرك اختيارية تتراوح من 2.2 كيلو واط إلى 4 كيلو واط، وسرعة واحدة، وسرعة مزدوجة، وتنظيم السرعة المتناسبة. توجد خزانات وقود حديدية وبلاستيكية للاختيار من بينها.
الميزات الرئيسية تشمل
- التحكم الكهربائي: يتم التحكم في وحدة الطاقة الهيدروليكية للمكدس الكهربائي الكامل بواسطة محرك وصمام ملف لولبي، والذي يمكنه ضبط عملية الرفع والخفض للمكدس بدقة. إن وظائف الارتفاع والخفض التي يتم التحكم فيها عن طريق صمام الملف اللولبي تجعل تشغيل المكدس أكثر مرونة وسلاسة.
- خيارات متعددة لقوة المحرك: يمكن اختيار قوة المحرك من 2.2 كيلو واط إلى 4 كيلو واط. يمكن للمستخدمين اختيار قوة المحرك المناسبة وفقًا لمتطلبات الحمل المختلفة لضمان التشغيل الفعال للنظام في ظل ظروف العمل المختلفة.
- اختيار مرن لسرعة الهبوط: توفر وحدة الطاقة الهيدروليكية للمعبئ الكهربائي الكامل ثلاثة أوضاع نزول: سرعة واحدة، سرعة مزدوجة وتنظيم السرعة المتناسبة. يمكن للمستخدمين اختيار سرعة الهبوط الأكثر ملاءمة وفقًا لاحتياجات العمل لضمان استقرار وسلامة المعبئ في سيناريوهات العمل المختلفة.
- اختيار مواد الخزان: توفر الوحدة الهيدروليكية خيارين: خزان حديدي وخزان بلاستيكي. خزانات الحديد مناسبة للاستخدام طويل الأمد مع الأحمال العالية، مما يضمن متانة أفضل؛ في حين أن الخزانات البلاستيكية أخف وزنًا ومناسبة لبيئات التطبيقات ذات المتطلبات الصارمة على وزن المعدات.
- تصميم الصمام الهيدروليكي للخرطوشة: يعتمد النظام تصميم صمام الخرطوشة، والذي يمكنه تحسين دقة التحكم في السوائل وسرعة الاستجابة، مما يجعل النظام الهيدروليكي للمكدس أكثر كفاءة وموثوقية.
- التحكم في المحرك والصمام الملف اللولبي: إن الجمع بين محرك فرشاة الكربون DC وصمام الملف اللولبي يجعل عملية المكدس أكثر سلاسة، وعملية الرفع أكثر دقة، ويبدأ النظام بسرعة، مما يقلل من هدر الطاقة ويحسن كفاءة التشغيل الإجمالية.

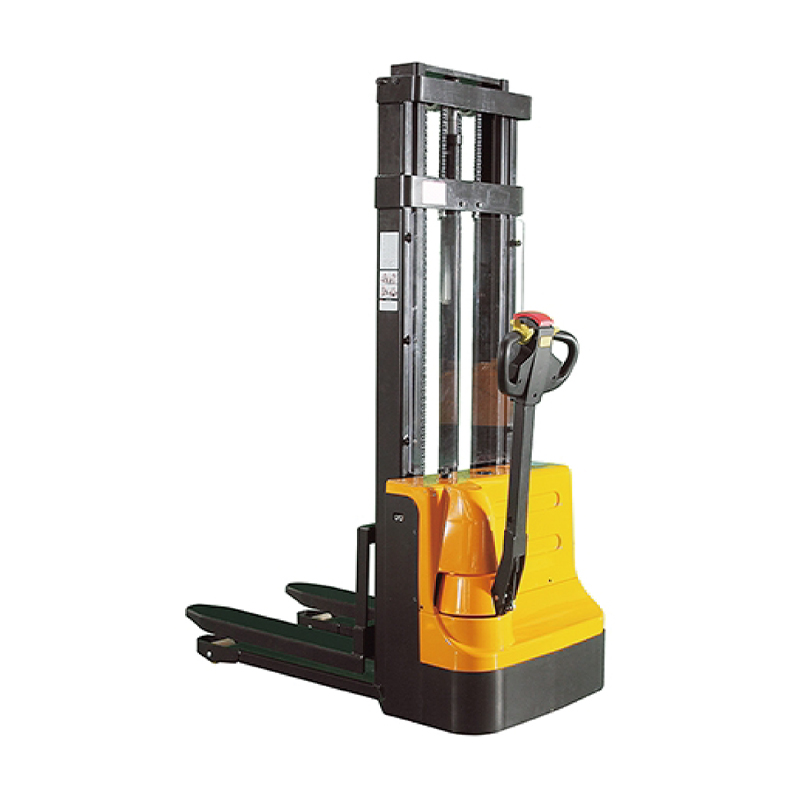

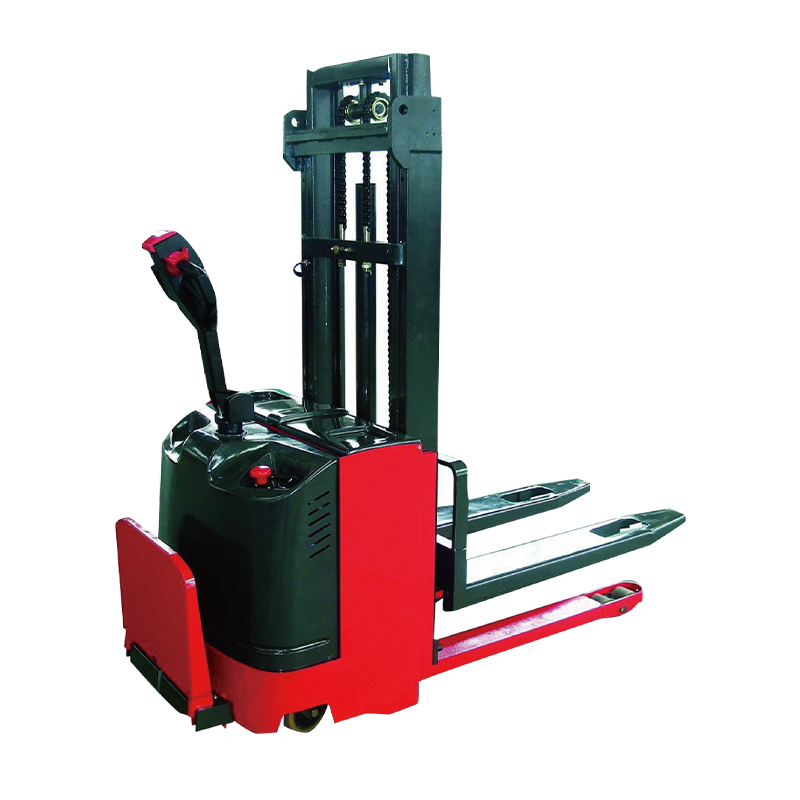

وحدة الطاقة الهيدروليكية هذه مناسبة لجميع الرافعات الكهربائية ويمكن أن توفر لهم دعمًا هيدروليكيًا مستقرًا، خاصة في بيئات العمل التي تتطلب رفعًا سريعًا وتنظيمًا مرنًا للسرعة، مما يمكن أن يحسن كفاءة العمل بشكل فعال. يضمن الجمع بين الصمام الهيدروليكي للخرطوشة ونظام التحكم في المحرك التحكم الدقيق والتشغيل الفعال للنظام الهيدروليكي، والتكيف مع أنواع مختلفة من عمليات التكديس.
ملاحظات خاصة
وحدة الطاقة هي نظام عمل S3 ولا يمكنها العمل بشكل مستمر. يبدأ خلال 10 ثوانٍ ويتوقف خلال 90 ثانية.
قبل التركيب، تأكد من أن المكونات الهيدروليكية مثل أسطوانة الزيت، وأنابيب الزيت، والمفاصل خالية من الشوائب.
يجب أن تكون لزوجة الزيت الهيدروليكي 15 - 68. يوصى بالزيت الهيدروليكي المضاد للتآكل رقم 46 في الصيف، ويوصى بالزيت الهيدروليكي ذو درجة الحرارة المنخفضة رقم 32 في الشتاء.
بعد بدء تشغيل نظام التشغيل لأول مرة، تحقق مما إذا كان الزيت الموجود في خزان الزيت كافيًا، بشكل عام 2/3 خزان الزيت.
بعد استخدام النظام لأول 100 ساعة، يجب استبدال الزيت الهيدروليكي، ثم يتم استبدال الزيت الهيدروليكي كل 3000 ساعة.

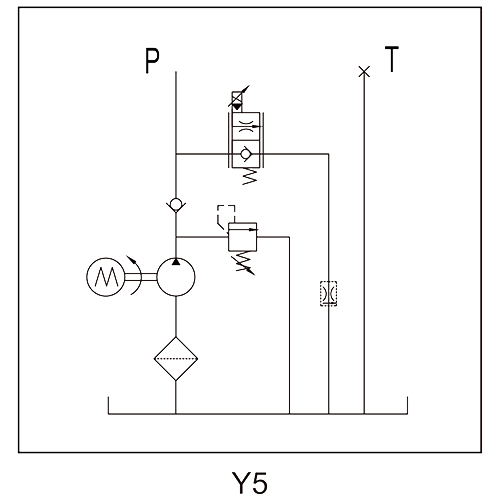

رسم تخطيطي
تحديد
(وحدة الطاقة الهيدروليكية للمعبئ الكهربائي الكامل 1)
| نموذج | فولت | قوة | سرعة | النزوح | ضغط | صهريج | الجهد صمام الملف اللولبي |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24 فولتDC | 2.2 كيلو واط | 260 دورة في الدقيقة | 2.7 سي سي/ريف | 20 ميجا باسكال | 5 لتر | 24 فولت |
| PNC-3-D24-1/3.2-20-10/L-Y4 | 3 كيلو واط | 3.2 سي سي/ريف | 10 لتر | ||||
| PNC-4-D24-1/3.5-20-10/L-Y5 | 4 كيلو واط | 350 دورة في الدقيقة | 3.5 سي سي/ريف |
(وحدة الطاقة الهيدروليكية للمعبئ الكهربائي الكامل 2)
| نموذج | فولت | قوة | سرعة | النزوح | ضغط | صهريج | الجهد صمام الملف اللولبي |
| PNC-2.2-D24-1/2.7-20-5/L-Y2 | 24 فولتDC/48VDC | 2.2 كيلو واط | 2600 دورة في الدقيقة | 2.7 سي سي/ريف | 20 ميجا باسكال | 5 لتر | 24 فولت |
| PNC-3-D48-1/3.2-20-10/L-Y4 | 3 كيلو واط | 3.2 سي سي/ريف | 10 لتر | ||||
| PNC-4-D24-1/3.5-20-10/L-Y5 | 4 كيلو واط | 3500 دورة في الدقيقة | 3.5 سي سي/ريف |
ملحوظة: إذا كنت بحاجة إلى معلمات النظام مثل المضخة، والضغط، وقوة المحرك بتدفق مختلف، فيرجى الاتصال بمندوب المبيعات لدينا.
