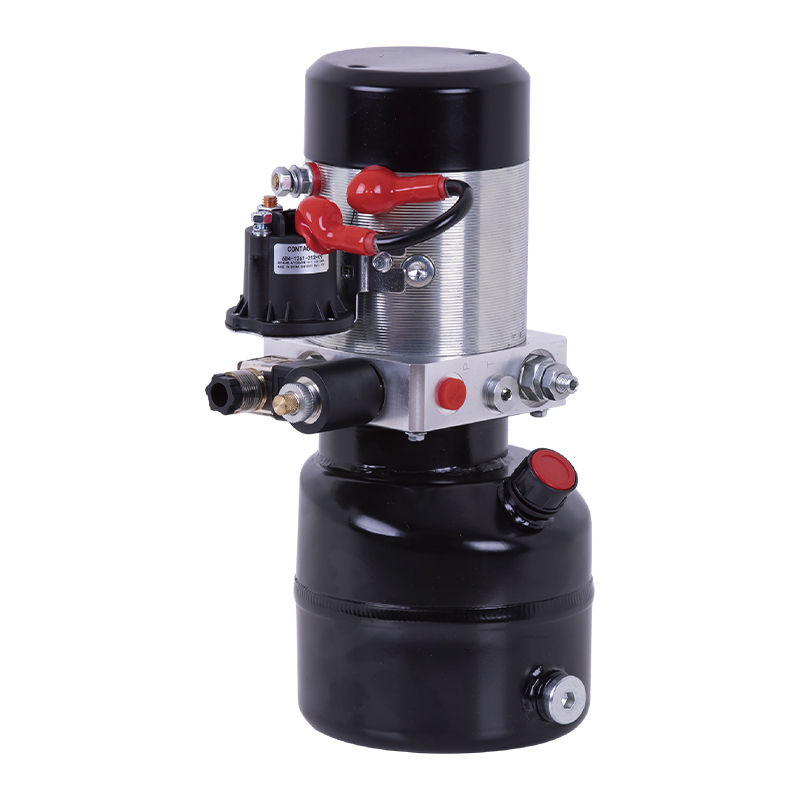

تم تصميم وحدة الطاقة الهيدروليكية هذه خصيصًا لطاولة الرفع الهيدروليكية المتنقلة، والتي تم دمجها مع مضخة تروس عالية الضغط. محرك DC ذو مغناطيس دائم، وكتلة الصمام المركزية، وصمام الخرطوشة، وخزان الزيت. قم بتشغيل المحرك للارتفاع وفتح صمام الملف اللولبي للسقوط. يتحكم صمام الخانق المدمج في تعويض الضغط في سرعة الهبوط. ويتميز بخصائص كونه خفيف الوزن ويتطلب الحد الأدنى من مساحة التثبيت. هناك محركات اختيارية بقدرة 0.8 - 1.6 كيلو وات، وفولتية اختيارية من 12 إلى 24 فولت، وخزانات زيت حديدية وبلاستيكية للاختيار من بينها.
الميزات الرئيسية تشمل:
- مضخة تروس عالية الضغط: يتم استخدام مضخة التروس ذات الضغط العالي لتوفير طاقة هيدروليكية قوية ومستقرة للرفع الهيدروليكي لضمان عملية الرفع السلسة. تتميز المضخة الترسية بمتانة قوية وإخراج تدفق هيدروليكي فعال، والذي يمكن أن يتكيف مع متطلبات العمل تحت الأحمال المختلفة.
- محرك بتيار مستمر ذو مغناطيس دائم: مجهزة بمحرك DC مغناطيسي دائم، فهي تتميز بخصائص الكفاءة العالية والاستهلاك المنخفض للطاقة. لا يمكن للمحرك المغناطيسي الدائم أن يبدأ بسرعة ويوفر طاقة كافية فحسب، بل يحافظ أيضًا على التشغيل المستقر لفترة طويلة، وهو مناسب جدًا للاستخدام عالي التردد للمصاعد الهيدروليكية المتنقلة.
- صمام الخرطوشة وكتلة الصمام المركزي: تم دمج صمام الخرطوشة وكتلة الصمام المركزي في النظام الهيدروليكي، والذي يمكنه التحكم بدقة في التدفق والضغط الهيدروليكي، وتحقيق الرفع السلس والتشغيل الآمن للمصعد. يتحكم صمام الملف اللولبي في العمل أثناء عملية الرفع، مما يحقق التحكم الدقيق في الحركة لأعلى ولأسفل.
- صمام الخانق المعوض للضغط: يمكن لصمام الخانق المدمج المعوض للضغط ضبط سرعة الهبوط، والتحكم بشكل فعال في عملية نزول منصة الرفع الهيدروليكية، وتجنب الاهتزاز أو عدم الاستقرار الناجم عن الهبوط السريع للغاية، وضمان عملية تشغيل سلسة وآمنة.
- تصميم خفيف الوزن: وحدة الطاقة لمنصة الرفع المتنقلة خفيفة الوزن وصغيرة الحجم، مما يجعل من السهل تركيبها في مساحة محدودة. إنها مناسبة بشكل خاص لمنصات الرفع الهيدروليكية المتنقلة ذات المساحة المدمجة، مما يسهل التخطيط المرن للمركبات أو المعدات.
- اختيار المحرك والجهد: قوة المحرك 0.8-1.6 كيلو واط متوفرة، تدعم تكوينات الجهد 12V و24V. يمكن للمستخدمين اختيار الطاقة والجهد الأكثر ملاءمة وفقًا لاحتياجاتهم لضمان التشغيل الفعال للنظام.
- مساحة التثبيت الصغيرة: وحدة الطاقة لمنصة الرفع المتنقلة مدمجة في التصميم ومناسبة لمساحة التركيب المحدودة. يمكنه تقليل المساحة المشغولة بشكل فعال وتحسين الكفاءة العامة للمعدات، خاصة لبيئات المعدات ذات المساحة الصغيرة.
تتميز وحدة الطاقة لمنصة الرفع المتنقلة هذه بالتكامل العالي والأداء المستقر، وهي مناسبة بشكل خاص لمنصات الرفع الهيدروليكية المتنقلة. يمكنها توفير محرك هيدروليكي فعال ومستقر. إنه يوفر دعمًا موثوقًا به لمعدات الرفع الهيدروليكية الأخرى التي تتطلب تحكمًا دقيقًا، مثل منصات الرفع، ومركبات التحميل والتفريغ، وما إلى ذلك.
ملاحظات خاصة
وحدة الطاقة تعمل بنظام s3 ولا يمكنها العمل بشكل مستمر.
يبدأ خلال 10 ثوانٍ ويتوقف خلال 90 ثانية.
قبل التركيب، تأكد من أن المكونات الهيدروليكية مثل أسطوانة الزيت وأنابيب الزيت والمفاصل خالية من الشوائب.
تكون لزوجة الزيت الهيدروليكي من 15 إلى 68 ش. يوصى باستخدام الزيت الهيدروليكي رقم 46 المضاد للتآكل في الصيف، ويوصى باستخدام الزيت الهيدروليكي رقم 32 ذو درجة الحرارة المنخفضة في الشتاء.
بعد بدء تشغيل نظام التشغيل لأول مرة، تحقق مما إذا كان الزيت الموجود في خزان الزيت كافيًا، بشكل عام 2/3 من خزان الزيت.
بعد استخدام النظام لأول 100 ساعة، يجب استبدال الزيت الهيدروليكي، ومن ثم يتم استبداله كل 3000 ساعة.

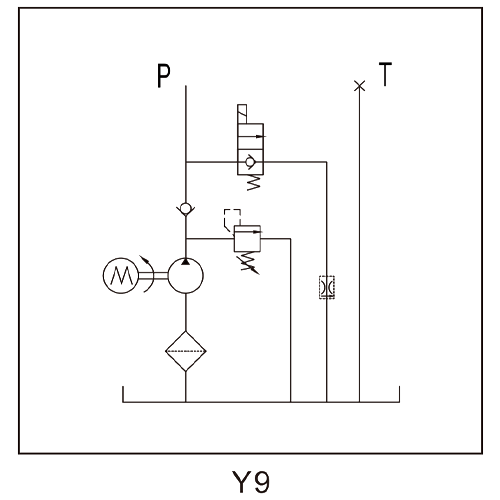

رسم تخطيطي
تحديد
| نموذج | فولت | قوة | سرعة | الإزاحة | ضغط | صهريج | الملف اللولبي فافل فولت |
| PNC-0.8-D12-0.5/0.38-20-3/L-Y2 | 12 فولت تيار مستمر | 0.8 كيلو واط | 3100 دورة في الدقيقة | 0.38 سي سي/ريف | 20 ميجا باسكال | 3 لتر | 12 فولت تيار مستمر |
| PNC-1.2-D12-0.5/0.65-20-3/L-Y2 | 24VDC | 1.2 كيلو واط | 2800 دورة في الدقيقة | 0.65 سي سي/ريف | 24VDC | ||
| PNC-1.6-D12-1/1.6-20-3/L-Y2 | 48 فولت تيار مستمر | 1.6KW | 2600 دورة في الدقيقة | 1.6 سي سي/ريف | 48 فولت تيار مستمر |
ملحوظة: إذا كنت بحاجة إلى معلمات النظام مثل المضخة، والضغط، وقوة المحرك بتدفق مختلف، فيرجى الاتصال بمندوب المبيعات لدينا.
