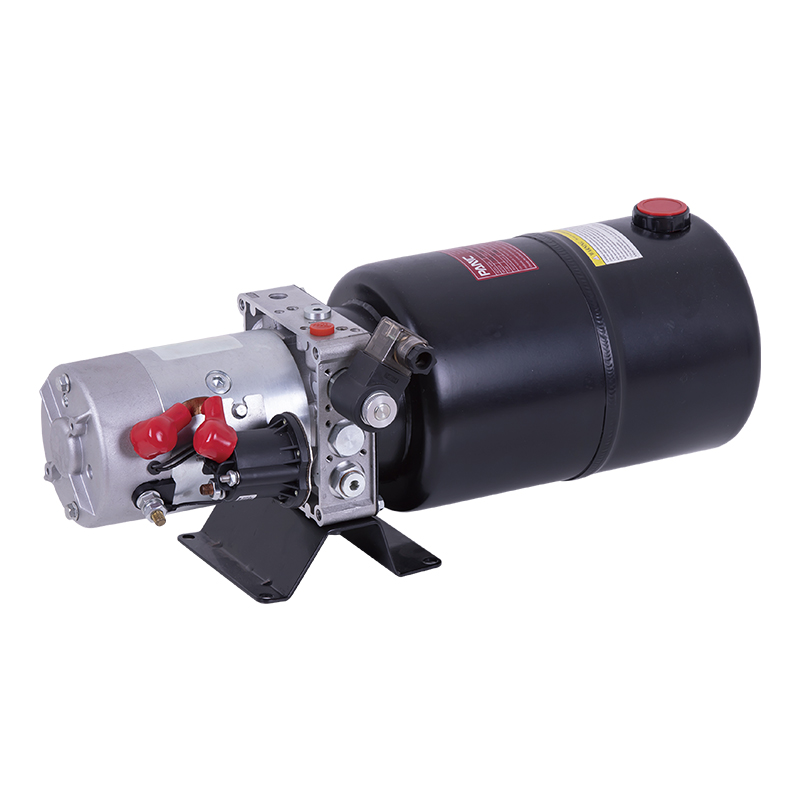

تم تصميم وحدة الطاقة ذات التمثيل الفردي DC لمنصات الرفع الهيدروليكية المتنقلة. إنه يوفر حلاً فعالاً وموثوقًا للطاقة الهيدروليكية من خلال التكامل المحكم بين مضخات التروس ذات الضغط العالي ومحركات التيار المستمر ذات المغناطيس الدائم وكتل الصمامات المركزية وصمامات الخرطوشة وخزانات الزيت والمكونات الأخرى.
يتم تطبيقه بشكل عام على الأسطوانة الهيدروليكية مزدوجة المفعول التي يمكنها تكديس القفل الهيدروليكي، وصمام تنظيم السرعة لتحقيق وظائف مختلفة، وتحقيق التبديل من خلال صمام الملف اللولبي. الأداء العام مستقر.
إنها قابلة للتطبيق على نطاق واسع في السيارات، وآلات الحدائق، والمعدات اللوجستية، وما إلى ذلك. هناك محركات اختيارية بقدرة 0.3 - 4 كيلووات، وفولتية اختيارية من 12 إلى 48 فولت، وخزانات زيت من الحديد والبلاستيك للاختيار من بينها.
الميزات الرئيسية تشمل:
- مضخة تروس عالية الضغط: تم تجهيز وحدة الطاقة ذات الفعل الفردي DC بمضخة تروس عالية الضغط يمكنها توفير تدفق هيدروليكي قوي ومستقر. سواء كانت منصة الرفع ترتفع أو تنخفض، يمكن لمضخة التروس ضمان إنتاج طاقة سلس ومستمر.
- محرك بتيار مستمر ذو مغناطيس دائم: يوفر محرك DC ذو المغناطيس الدائم خرج طاقة فعال، مع استهلاك منخفض للطاقة وعمر خدمة طويل. يدور المحرك للأمام لتحقيق ارتفاع منصة الرفع، ويعود للخلف للتحكم في الهبوط. العملية بسيطة وموثوقة، وتجنب تعقيد صمام الملف اللولبي.
- صمام ذو ملف لولبي يتحكم في الهبوط: يتم تحقيق وظيفة نزول المنصة من خلال صمام الملف اللولبي، مما يضمن التشغيل الدقيق والسلس أثناء عملية الهبوط. يمكن فتح وإغلاق صمام الملف اللولبي بدقة عند الحاجة، وضبط ضغط النظام الهيدروليكي لتجنب الاهتزاز أو مخاطر السلامة الناجمة عن الهبوط السريع جدًا.
- صمام الخانق لتعويض الضغط: يتم استخدام صمام الخانق المدمج لتعويض الضغط لضبط سرعة الهبوط. من خلال التحكم الدقيق في صمام التعويض، يتم ضمان أن تكون عملية نزول المصعد الهيدروليكي مستقرة، ولن يكون هناك نزول سريع بسبب تقلبات الضغط، مما يحسن سلامة وراحة العملية.
- اختيار قوة المحرك والجهد: توفير اختيار قوة المحرك 0.8-1.6 كيلو واط، ودعم تكوين الجهد 12 فولت و24 فولت، يمكن للمستخدمين اختيار قوة المحرك وإصدار الجهد المناسب وفقًا لاحتياجات المعدات لضمان التشغيل الفعال للنظام.

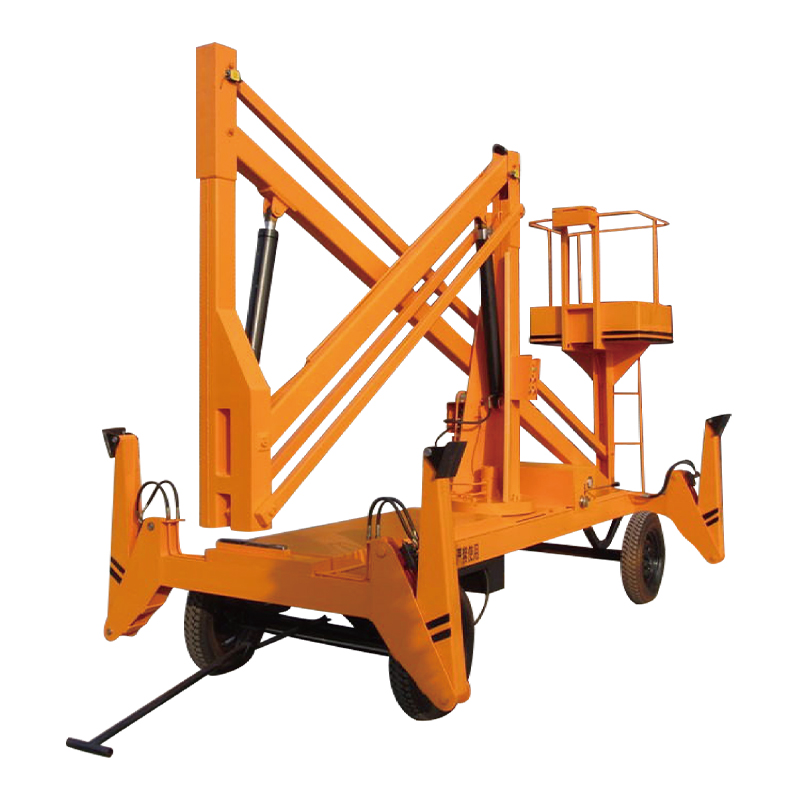

- تطبيق واسع: يتم استخدام وحدة الطاقة ذات التمثيل الفردي DC على نطاق واسع في المصاعد الهيدروليكية المتنقلة، ومعدات التخزين، ومنصات المشي، وما إلى ذلك، ويمكن أن توفر طاقة هيدروليكية مستقرة لمختلف التطبيقات الصناعية.
تتميز وحدة الطاقة ذات التمثيل الفردي DC هذه بالتحكم الهيدروليكي الفعال والمستقر والتصميم المدمج، وهو خيار الطاقة المثالي للمعدات مثل المصاعد الهيدروليكية المتنقلة. سواء كان الأمر يتعلق بالتحكم الدقيق في عمليات الرفع أو قيود المساحة الكبيرة للمعدات، فإن وحدة الطاقة ذات الفعل الفردي DC يمكنها ضمان التشغيل الفعال والسلامة للمعدات.
ملاحظات خاصة
وحدة الطاقة هي نظام عمل S3 ولا يمكنها العمل بشكل مستمر. يبدأ خلال 10 ثوانٍ ويتوقف خلال 90 ثانية.
قبل التركيب، تأكد من أن المكونات الهيدروليكية مثل أسطوانة الزيت، وأنابيب الزيت، والمفاصل خالية من الشوائب.
يجب أن تكون لزوجة الزيت الهيدروليكي 15 - 68. يوصى بالزيت الهيدروليكي المضاد للتآكل رقم 46 في الصيف، ويوصى بالزيت الهيدروليكي ذو درجة الحرارة المنخفضة رقم 32 في الشتاء.
بعد بدء تشغيل نظام التشغيل لأول مرة، تحقق مما إذا كان الزيت الموجود في خزان الزيت كافيًا، بشكل عام 2/3 من خزان الزيت.
بعد استخدام النظام لأول 100 ساعة، يجب استبدال الزيت الهيدروليكي، ثم يتم استبدال الزيت الهيدروليكي كل 3000 ساعة.

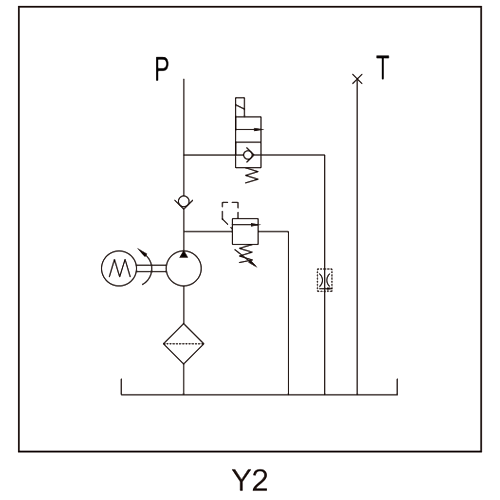

رسم تخطيطي
تحديد
| نموذج | فولت | قوة | سرعة | الإزاحة | ضغط | صهريج | الملف اللولبي فافل فولت |
| PNC-1.6-D12-1/1.6-20-5/L-Y2 | 12 فولت تيار مستمر | 1.6KW | 2800 دورة في الدقيقة | 1.6 سي سي/ريف | 18 ميجا باسكال | 5 لتر | 12 فولت تيار مستمر |
| PNC-2.2-D24-1/2.7-20-6/L-Y2 | 24VDC | 2.2 كيلو واط | 2600 دورة في الدقيقة | 2.7 سي سي/ريف | 6 لتر | 24VDC | |
| PNC-3.0-D48-1/3.2-20-8/L-Y2 | 48 فولت تيار مستمر | 3.كيلوواط | 3.2 سي سي/ريف | 8 لتر | 48 فولت تيار مستمر |
ملاحظة: إذا كنت بحاجة إلى معلمات النظام مثل المضخة والضغط وقوة المحرك بتدفق مختلف، فيرجى الاتصال بمندوب المبيعات لدينا.
