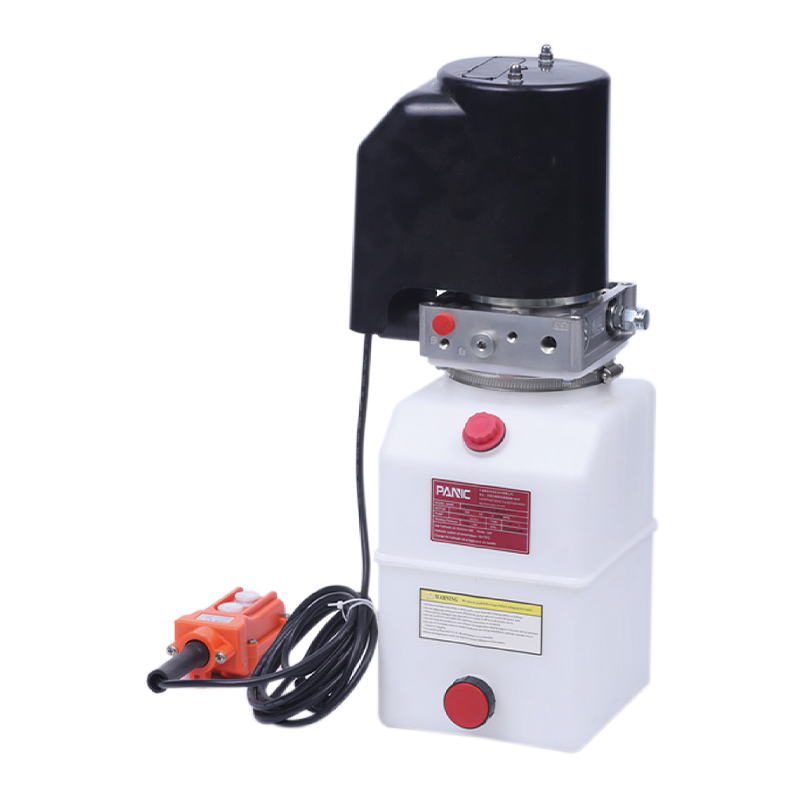

تم تصميم وحدة الطاقة الهيدروليكية هذه خصيصًا للمقطورات القلابة. يتم دمجها بواسطة مضخة تروس عالية الضغط، آلة فرشاة الكربون DC، كتلة الصمام المركزي، صمام الخرطوشة، وخزان الزيت. إنه مبدأ نموذجي أحادي الفعل يعتمد على ارتفاع قوة المحرك على تقليل الوزن الذاتي للحمل. يمكن تجهيز النظام بصمام توازن سرعة ثابت مدمج وصمام تدفق خارجي قابل للتعديل. توجد خزانات وقود حديدية وبلاستيكية للاختيار من بينها.
الميزات الرئيسية تشمل:
- مبدأ الفعل الواحد: تعتمد وحدة الطاقة للمقطورة التفريغية مبدأ الفعل الفردي النموذجي، حيث تعتمد على المحرك لتنشيط الرفع، وتقليل الوزن الساكن للحمل. هذا التصميم يجعل النظام بسيطًا وفعالًا وسهل التشغيل ومناسبًا بشكل خاص للسيناريوهات التي تتطلب تفريغًا سريعًا.
- خيارات التحكم في التدفق الداخلي والخارجي: يمكن تجهيز النظام بصمام توازن ثابت السرعة مدمج اختياري لضمان الاستقرار أثناء التفريغ وتجنب الرفع غير المتساوي للنظام الهيدروليكي بسبب تغيرات الحمل. وفي الوقت نفسه، يمكن أيضًا اختيار صمام تدفق خارجي قابل للتعديل لتوفير مرونة أكبر. يمكن للمستخدمين ضبط سرعة التدفق والرفع وفقًا للاحتياجات الفعلية لتحسين كفاءة التشغيل.
- اختيار المحرك: تم تجهيز النظام بمحرك فرشاة كربون DC، والذي يتميز بكفاءة عالية وعمر خدمة طويل، مما يضمن التشغيل المستقر للنظام الهيدروليكي. يمكن للمحرك أن يوفر قوة رفع قوية لضمان تشغيل المقطورة بسلاسة أثناء التفريغ.
- اختيار المواد لخزان الوقود: تتوفر خزانات الحديد والبلاستيك. يمكن للمستخدمين اختيار مادة الخزان المناسبة وفقًا لبيئات العمل المختلفة ومتطلبات التحميل. تعتبر الخزانات الحديدية مناسبة للأعمال ذات الأحمال العالية وتتمتع بمتانة قوية، بينما تتميز الخزانات البلاستيكية بخفة الوزن ومناسبة للسيناريوهات التي تتطلب متطلبات الوزن والمرونة.
- تصميم الصمام الهيدروليكي للخرطوشة: توفر صمامات الخرطوشة تحكمًا هيدروليكيًا دقيقًا لضمان أن يكون النظام أكثر كفاءة واستقرارًا أثناء التشغيل. سواء كان الأمر يتعلق بالرفع أو سقوط الحمولة، يمكن تعديل النظام بدقة لتجنب تقلبات الضغط وعدم الاستقرار.

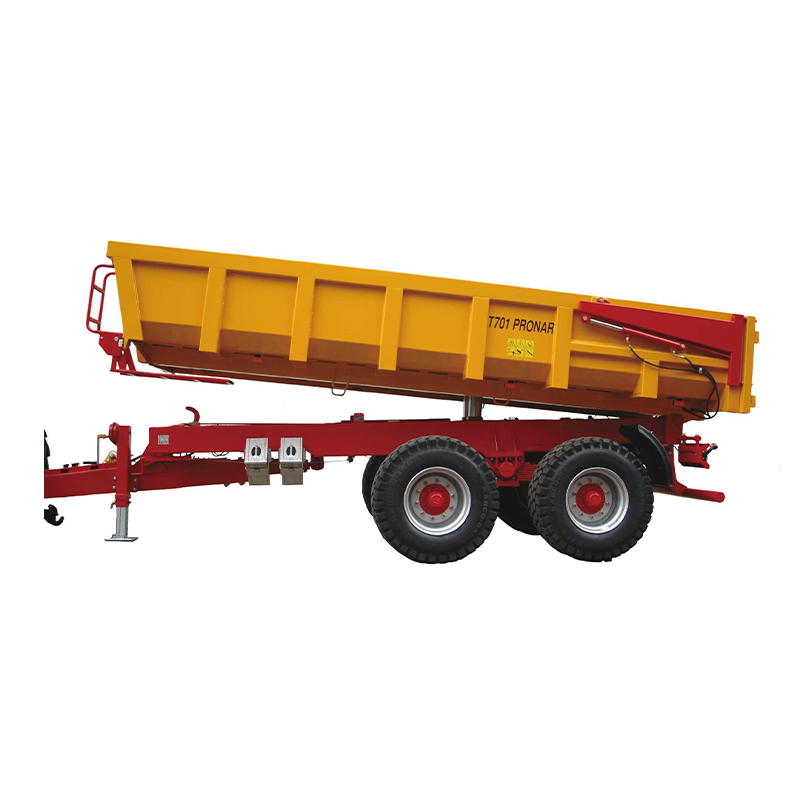

وحدة الطاقة الهيدروليكية هذه مناسبة للمقطورات القلابة ويمكن أن توفر لها دعمًا هيدروليكيًا فعالاً ومستقرًا، خاصة في التطبيقات التي تتطلب رفعًا سلسًا وتفريغًا سريعًا، مما يضمن التشغيل السلس. إن اختيار صمام توازن السرعة الثابتة المدمج وصمام التدفق الخارجي القابل للتعديل يجعل تشغيل النظام الهيدروليكي أكثر مرونة وقدرة على التكيف مع ظروف العمل المختلفة.
ملاحظات خاصة
وحدة الطاقة هي نظام عمل S3 ولا يمكنها العمل بشكل مستمر. يبدأ خلال 10 ثوانٍ ويتوقف خلال 90 ثانية.
قبل التركيب، تأكد من أن المكونات الهيدروليكية مثل أسطوانة الزيت، وأنابيب الزيت، والمفاصل خالية من الشوائب.
تكون لزوجة الزيت الهيدروليكي من 15 إلى 68. يوصى بالزيت الهيدروليكي المضاد للتآكل رقم 46 في الصيف، ويوصى بالزيت الهيدروليكي ذو درجة الحرارة المنخفضة رقم 32 في الشتاء.
بعد بدء تشغيل نظام التشغيل لأول مرة، تحقق مما إذا كان الزيت الموجود في خزان الزيت كافيًا، بشكل عام 2/3 من خزان الزيت.
بعد استخدام النظام لأول 100 ساعة، يجب استبدال الزيت الهيدروليكي، ثم يتم استبدال الزيت الهيدروليكي كل 3000 ساعة.

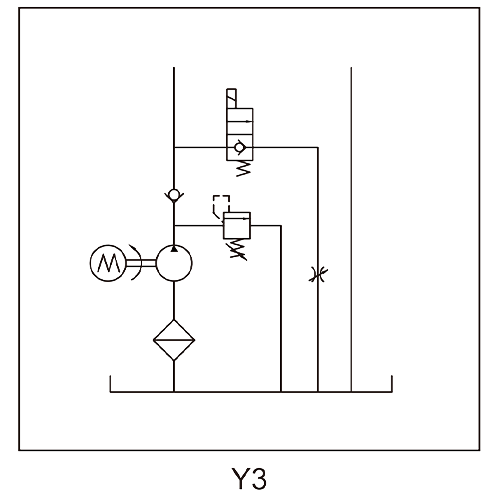

رسم تخطيطي
تحديد
| نموذج | فولت | قوة | سرعة | الإزاحة | ضغط | صهريج | الملف اللولبي فافل فولت |
| PNC-1.6-D12-1/2.1-20-8/W-Y3 | 12 فولت تيار مستمر | 1.6 كيلو واط | 2800 دورة في الدقيقة | 2.1 سي سي/ريف | 20 ميجا باسكال | 8 لتر | 12 فولت تيار مستمر |
| PNC-2.2-D24-1/2.7-20-10/W-Y3 | 24VDC | 2.2 كيلو واط | 2600 دورة في الدقيقة | 2.7 سي سي/ريف | 10 لتر | 24VDC |
ملاحظة: إذا كنت بحاجة إلى معلمات النظام مثل المضخة والضغط وقوة المحرك بتدفق مختلف، فيرجى الاتصال بمندوب المبيعات لدينا.
