ما هو HPU في النفط والغاز؟

تعريف وحدة HPU في قطاع النفط والغاز

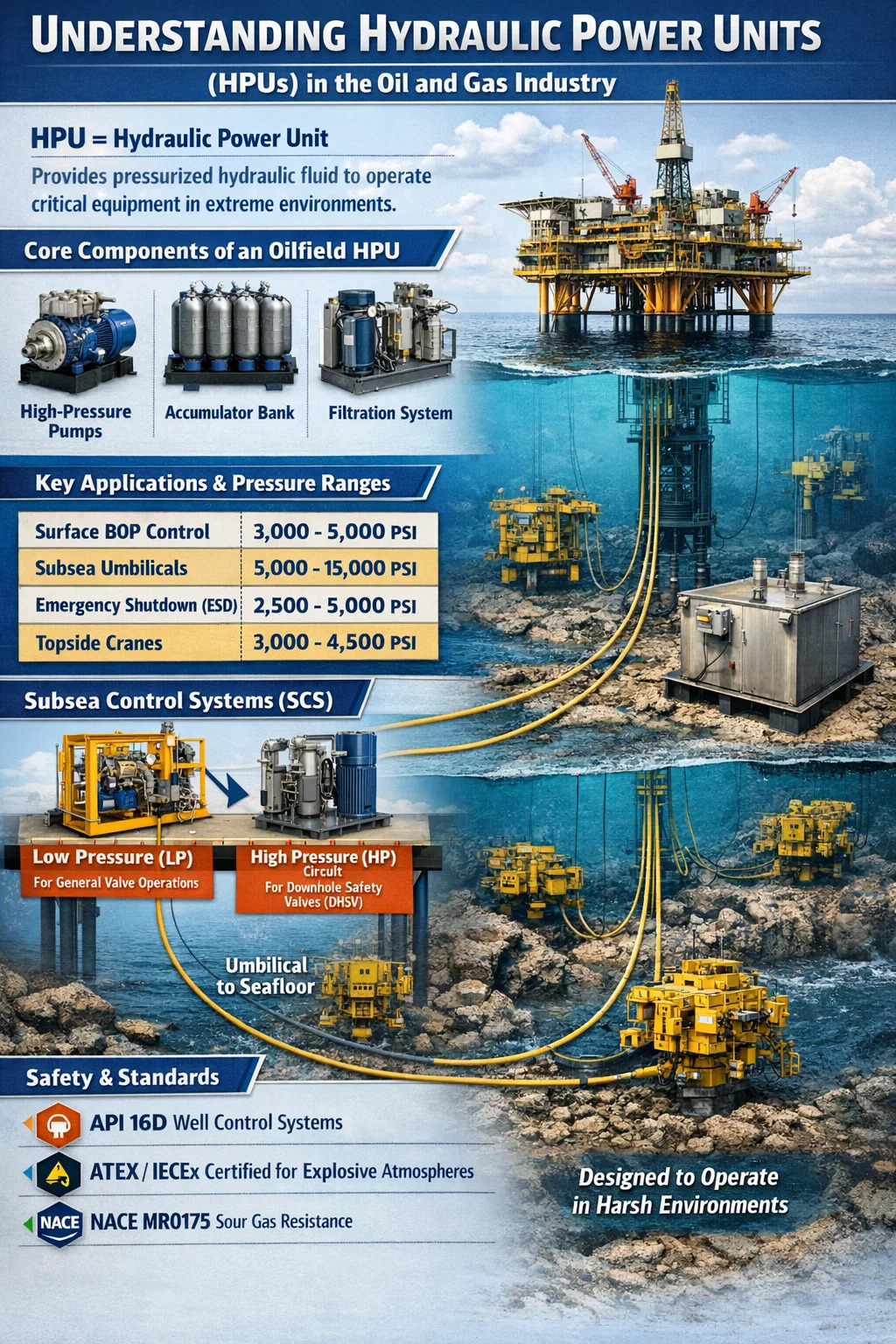

في صناعة النفط والغاز، HPU تقف على وحدة الطاقة الهيدروليكية . إنه نظام قائم بذاته مصمم لتوليد وتخزين وتوصيل السائل الهيدروليكي المضغوط لتشغيل العديد من العمليات الميكانيكية الهامة. على عكس الوحدات الصناعية القياسية، النفط والغاز وحدة الطاقة الهيدروليكية تم تصميمها لتحمل البيئات القاسية، مثل المنصات البحرية أو القوالب الموجودة في أعماق البحار، حيث تكون هناك حاجة إلى طاقة موثوقة لتشغيل صمامات الأمان، وأجهزة منع الانفجار، وخطوط التحكم السرية.

الغرض الأساسي من وحدة HPU في هذا المجال هو العمل بمثابة "قلب" أنظمة التحكم، مما يضمن أنه حتى في حالة انقطاع الطاقة الكهربائية الأولية، يمكن للطاقة المخزنة في المجمعات الهيدروليكية تنفيذ إجراءات إيقاف التشغيل في حالات الطوارئ لحماية البيئة والموظفين.

المكونات التشغيلية الأساسية لوحدة HPU لحقول النفط

النفط والغاز وحدة الطاقة الهيدروليكية يتكون من عدة مكونات شديدة التحمل تم اختيارها خصيصًا لضمان المتانة والدقة. ولأن الأعطال في حقول النفط يمكن أن تكون كارثية، فإن هذه الوحدات غالبًا ما تتميز بمستويات عالية من التكرار.

توليد الضغط وتخزينه

يستخدم النظام مضخات الضغط العالي (غالبًا أنواع المكبس أو الحجاب الحاجز) التي يتم تشغيلها بواسطة محركات كهربائية أو ضواغط الهواء. ومن السمات البارزة في هذا القطاع البنك التراكمي . هذه هي أوعية الضغط التي تخزن الطاقة الهيدروليكية باستخدام النيتروجين المضغوط. في الإعداد البحري النموذجي، أ وحدة الطاقة الهيدروليكية قد تحافظ على الضغوط بين 3,000 رطل لكل بوصة مربعة و10,000 رطل لكل بوصة مربعة مما يسمح بالتشغيل الفوري للصمامات حتى أثناء فشل المضخة بالكامل.

إدارة السوائل والترشيح

غالبًا ما يكون السائل الهيدروليكي المستخدم في وحدات HPU الخاصة بالنفط والغاز متخصصًا، مثل خليط الماء والجليكول للتطبيقات تحت سطح البحر لمنع الأضرار البيئية في حالة التسربات. عادة ما يكون الخزان مصنوعًا من الفولاذ المقاوم للصدأ 316L لمقاومة التآكل الناتج عن رش الملح، وغالبًا ما يتم تصنيف أنظمة الترشيح على أنها 3 إلى 10 ميكرون لحماية صمامات الملف اللولبي الحساسة.

التطبيقات الأساسية في البيئات البحرية وتحت سطح البحر

فائدة أ وحدة الطاقة الهيدروليكية يغطي دورة حياة البئر بأكملها، بدءًا من الحفر وحتى الإنتاج وإيقاف التشغيل في نهاية المطاف.

دور HPU في أنظمة التحكم تحت سطح البحر (SCS)

ولعل الدور الأكثر أهمية الذي يلعبه أ وحدة الطاقة الهيدروليكية تم العثور عليها في الإنتاج تحت سطح البحر. في هذا السياق، تقع وحدة HPU على الجانب العلوي (المنصة أو السفينة) وترسل السوائل عبر كابل "سري" يبلغ طوله عدة أميال إلى قاع المحيط.

وتنقسم هذه الوحدات إلى الضغط المنخفض (ليرة لبنانية) و الضغط العالي (حصان) الدوائر. تتعامل دائرة LP عادةً مع عمليات الصمامات العامة، في حين أن دائرة HP مخصصة لصمامات الأمان العميقة في قاع البئر (DHSV). يتطلب DHSV ضغطًا هيدروليكيًا ثابتًا ليظل مفتوحًا؛ إذا وحدة الطاقة الهيدروليكية عندما يفقد الضغط، يقوم زنبرك قوي في الصمام بإغلاقه تلقائيًا، مما يؤدي إلى إغلاق حفرة البئر ومنع انسكابات الزيت.

معايير التصميم والامتثال البيئي

في حقول النفط، لا تعد وحدة HPU مجرد مضخة على الخزان. ويجب أن تمتثل للمعايير الدولية الصارمة لضمان السلامة وقابلية التشغيل البيني.

• أبي 16 د: معايير أنظمة التحكم لمعدات التحكم في حفر الآبار.
• ATEX/IECEx: شهادة للمعدات المستخدمة في الأجواء المتفجرة، مما يضمن وحدة الطاقة الهيدروليكية المحرك لن يشعل الغاز الشارد.
• نيس MR0175: متطلبات المواد المقاومة للتكسير الناتج عن إجهاد الكبريتيد في بيئات "الغاز الحامض".

علاوة على ذلك، غالبًا ما يتم تركيب هذه الوحدات دنف 2.7-1 حاويات بحرية معتمدة أو "إطارات التصادم"، مما يسمح برفعها بأمان بواسطة الرافعات من قوارب الإمداد إلى منصات الحفر في البحار الهائجة دون الإضرار بالمكونات الهيدروليكية الداخلية.

مقاييس الصيانة والموثوقية

يتم قياس الموثوقية من خلال اختبارات صارمة. نموذجي وحدة الطاقة الهيدروليكية في دائرة ESD حرجة يخضع "لاختبار السكتة الجزئية" (PST) لضمان استجابة الصمامات. تتضمن الصيانة تحليلًا منتظمًا للسائل الهيدروليكي للتحقق من مستويات النظافة من فئة "NAS". إذا تجاوزت نظافة الزيت ناس 6 أو إسو 17/15/12 ، يزداد خطر التصاق الصمامات، وهو أمر غير مقبول في عمليات النفط والغاز عالية المخاطر.

من خلال توفير مصدر ثابت وموثوق للقوة، فإن وحدة الطاقة الهيدروليكية يبقى العمود الفقري للسلامة والأتمتة في استخراج الطاقة الحديثة.
