شرح التبريد السائل
ما هو تبريد CDU ولماذا هو مهم الآن
تبريد CDU - ممارسة استخدام أ وحدة توزيع سائل التبريد لتنظيم درجة الحرارة والضغط وتدفق سائل التبريد داخل مركز البيانات - انتقل من خيار متخصص إلى البنية الافتراضية لأي منشأة تتعامل مع الذكاء الاصطناعي أو أحمال عمل الحوسبة عالية الأداء. الإجابة واضحة ومباشرة: يصل تبريد الهواء إلى ما يقرب من 8 كيلووات لكل رف، في حين أن رفوف تدريب الذكاء الاصطناعي الحديثة التي تعمل بمجموعات GPU من الجيل التالي تتجاوز بشكل روتيني 130 كيلووات لكل رف، مع بعض عمليات النشر المبردة بالسوائل التي تعمل بأكثر من 250 كيلووات لكل رف (Aulank Pump، 2026). تعمل وحدة CDU على سد الفجوة بين الحرارة الناتجة عن أجهزة تكنولوجيا المعلومات ونظام المياه في المنشأة الذي يرفض في النهاية تلك الحرارة إلى العالم الخارجي.
في جوهرها، تقوم وحدة CDU بإنشاء حلقة ثانوية معزولة - منفصلة عن الماء المبرد في المنشأة - وتقوم بتدوير سائل التبريد من خلال لوحات باردة مثبتة مباشرة على وحدات المعالجة المركزية ووحدات معالجة الرسومات. تمر الحرارة التي يمتصها المبرد عبر مبادل حراري للوحة الداخلية مرة أخرى إلى حلقة المنشأة. تتعامل وحدة CDU أيضًا مع إدارة نقطة الندى، والترشيح، وموازنة التدفق، واكتشاف التسرب. بدون وحدة CDU ذات الحجم الصحيح والتشغيل، لا يمكن للحامل المبرد بالسائل أن يعمل بأمان.
1.82 مليار دولار القيمة السوقية المتوقعة لـ CDU بحلول عام 2032 (معدل نمو سنوي مركب 23.5%)
250 كيلوواط الحمل الحراري لكل حامل في مجموعات الذكاء الاصطناعي عالية الكثافة (2026)
2.6 ميجاوات السعة القصوى لمنصات CDU الجديدة على مستوى المؤسسات (DCX، 2026)
كيف يعمل تبريد CDU: الحلقة الهيدروليكية الكاملة
يتطلب فهم تبريد وحدة التحكم المركزية (CDU) فهم أن كل عملية تركيب تشتمل على دائرتين متميزتين للسوائل على الأقل. يتم توفير الدائرة الأولية، والتي تسمى غالبًا نظام مياه المرافق (FWS)، عن طريق مبردات المبنى أو أبراج التبريد. الدائرة الثانوية، التي تسمى نظام تبريد التكنولوجيا (TCS)، هي الحلقة التي تمس معدات تكنولوجيا المعلومات فعليًا. يقع CDU في الواجهة.
العلاقة الحلقة الأولية والثانوية
يتم عزل الحلقتين هيدروليكيًا بواسطة مبادل حراري من النوع اللوحي داخل وحدة CDU. هذا العزل غير قابل للتفاوض: غالبًا ما تحتوي مياه المنشأة على مواد كيميائية معالجة أو جسيمات أو اختلافات في الضغط من شأنها أن تؤدي إلى تلف الألواح الباردة أو واجهات الرقائق. يسمح المبادل الحراري للوحة الداخلية لوحدة CDU بنقل الحرارة من جانب TCS إلى جانب FWS دون أي خلط للسوائل. وفقًا لإرشادات ASHRAE المذكورة في العديد من المستندات التقنية الخاصة بالشركة المصنعة لوحدة CDU، يجب الحفاظ على درجة حرارة إمداد TCS فوق نقطة الندى لمركز البيانات لمنع التكثيف على الأجهزة الإلكترونية - عادة 17-22 درجة مئوية حسب الظروف المحيطة.
تأتي قوة الضخ التي تدفع سائل التبريد عبر الحلقة الثانوية مما يسميه المهندسون عادة بـ وحدة الطاقة الهيدروليكية العاصمة - مجموعة مدمجة تجمع بين محرك DC بدون فرش، ومضخة من النوع الدوامي أو المكره، ووحدة تحكم محرك التردد المتغير (VFD). في تصميمات وحدة CDU الحديثة داخل الحامل، يتم قياس المساحة بوحدات الحامل (U)، وتصف الملاحظات الهندسية المنشورة من Panasonic تركيب ثلاث مجموعات مضخات داخل مساحة داخلية 4U (178 مم)، مع الاستمرار في توفير 70 لترًا في الدقيقة من التدفق - وهو تحسن بنسبة 75% عن التصميمات السابقة البالغة 40 لترًا/دقيقة والتي تم تحقيقها من خلال تحليل المجال المغناطيسي وتحسين ديناميكيات الموائع (Panasonic, 2025).
يهيمن نهج وحدة الطاقة الهيدروليكية التي تعمل بالتيار المستمر على تصميمات محركات التيار المتردد في الفترة 2025-2026 لثلاثة أسباب. أولاً، تعمل محركات التيار المستمر بدون فرش على التخلص من تآكل المبدل الذي يقلل من عمر الخدمة في بيئات مراكز البيانات ذات الرطوبة العالية. ثانيًا، يتيح التحكم في السرعة المتغيرة - المتوفر عبر إشارات تناظرية PWM أو 0-10 فولت - لوحدة تحكم CDU تعديل التدفق بدقة استجابة لتغير درجات حرارة الرقاقة دون تشغيل المضخات بكامل طاقتها خلال فترات التحميل المنخفض. ثالثًا، التوافق مع ناقل 12 فولت تيار مستمر و48 فولت تيار مستمر يعني أن مجموعة المضخة يمكن أن تستمد مباشرة من توزيع الطاقة على حامل الخادم دون الحاجة إلى محول تيار متردد منفصل لخفض الطاقة (Moog CoreMotion, 2025).
أصبحت تصميمات المحركات المغناطيسية (البناء غير المحكم) إلزامية بشكل متزايد في الحلقات الثانوية المتصلة مباشرة بالرقاقة لأن أي تسرب للسوائل بجوار الأجهزة الإلكترونية الحية يعد حدثًا لفقدان الأجهزة وليس مشكلة تتعلق بالتدبير المنزلي. يوثق دليل اختيار Aulank Pump لعام 2026 أن تصميمات الطرد المركزي ذات الختم الميكانيكي "غائبة بشكل متزايد عن تصميمات CDU الجديدة" نظرًا لمعدلات فشل الختم غير المقبولة في الحلقات الثانوية المضغوطة 4-6 بار.
الترشيح وأجهزة الاستشعار والتحكم الذكي
بالإضافة إلى المضخة والمبادل الحراري، تدمج وحدة CDU عدة أنظمة فرعية. تعمل خراطيش الترشيح التي يتراوح حجمها بين 0.2 و50 ميكرون على إزالة الجسيمات التي من شأنها أن تسجل قنوات دقيقة للوحة الباردة أو تسد الفتحات المتعددة. تعمل مستشعرات الضغط ودرجة الحرارة والضغط التفاضلي الموجودة على جانبي المبادل الحراري على تغذية وحدة التحكم PLC أو وحدة التحكم المدمجة. تعمل وحدة التحكم هذه على تشغيل خوارزميات الحلقة المغلقة التي تحدد سرعة المضخة، وتعدل صمامات التحكم، وأجهزة إنذار الحريق في حالة اكتشاف رحلة أو تسرب في نقطة الندى. تدعم منصات المؤسسات مثل خط DCX ECDU واجهات OPC UA وMQTT وBACnet IP وSNMP، مما يسمح لوحدة CDU بالتكامل مباشرة مع أنظمة إدارة المباني (BMS) أو منصات إدارة البنية التحتية لمراكز البيانات (DCIM) (DCX، 2026).
أنواع تكوينات تبريد CDU
تبريد CDU ليس منتجًا واحدًا؛ فهو يغطي مجموعة واسعة من عوامل الشكل المصممة خصيصًا لكثافة الحامل، والمساحة الأرضية المتاحة، والبنية التحتية للمياه الموجودة في المنشأة. التكوينات الثلاثة السائدة في 2025-2026 هي وحدات CDU داخل الحامل، ووحدات CDU في الصف، وشرائح CDU المركزية.
■
وحدة CDU داخل الحامل
يتم تركيبه مباشرة داخل حامل الخادم، عادةً في هيكل مكون من 4 وحدات إلى 8 وحدات في الجزء السفلي أو الخلفي. مثالية للتبريد الموضعي لرف واحد. تُعد مجموعات المضخات من باناسونيك خيارًا رائدًا للمكونات لهذا التنسيق. وتتراوح القدرة عادةً بين 30 و200 كيلووات لكل وحدة. الأنسب لمستأجري المواقع المشتركة الذين لا يستطيعون تعديل البنية التحتية المشتركة للمنشأة.
■
CDU في الصف
يتم وضعها في نهاية أو بين صفوف الرفوف، وتخدم رفوفًا متعددة من خلال شبكة توزيع متعددة. هذا هو التنسيق المستخدم من قبل معظم منصات CDU للمؤسسات بما في ذلك Eaton ROL2300 (حتى 2.3 ميجاوات) وسلسلة DCX ECDU (600 كيلووات إلى 2.6 ميجاوات). تعد مجموعات المضخات الزائدة (N 1 أو 2N) قياسية. مناسبة لقاعات بيانات المؤسسات الكبيرة وضخمة الحجم.
■
انزلاق CDU المركزي
مزلقة هيدروليكية كبيرة مُجمَّعة مسبقًا يتم تركيبها في غرفة ميكانيكية أو ممر فني، وتخدم قاعة بيانات كاملة أو منطقة تبريد. على سبيل المثال، تستخدم ألواح التزلج المركزية الخاصة بشركة Supreme Integrated التكنولوجيا مجموعات محرك مضخة مزدوجة بقوة 125 حصانًا مع Danfoss VFDs ومبادلات حرارية مصممة خصيصًا لهذا الغرض. يمكن أن تصل القدرة إلى 5-8 ميجاوات عند إقرانها بوحدات توزيع المرافق (FDUs) على مستوى المنشأة. مثالي لبناء الحقول الخضراء ذات الحجم الكبير.
مقارنة أنواع تكوينات تبريد وحدة CDU حسب معلمات النشر الرئيسية | التكوين | القدرة النموذجية | أفضل تطبيق | نوع المضخة شائع | نموذج التكرار |
| وحدة CDU داخل الحامل | 30-200 كيلو واط | رف واحد، مكان مشترك | تيار مستمر بدون فرش، محرك مغناطيسي | مجموعات مضخة N 1 |
| CDU في الصف | 200 كيلوواط – 2.6 ميغاواط | متعدد الرفوف، للمؤسسات، HPC | الطرد المركزي / التحكم في VFD | 2×50% أو ن1 |
| انزلاق مركزي | 2.5 ميجاوات – 8 ميجاوات | Hyperscale، قاعات البيانات بأكملها | عالية HP الطرد المركزي، دانفوس VFD | 2N أو المسارات الأساسية المزدوجة |

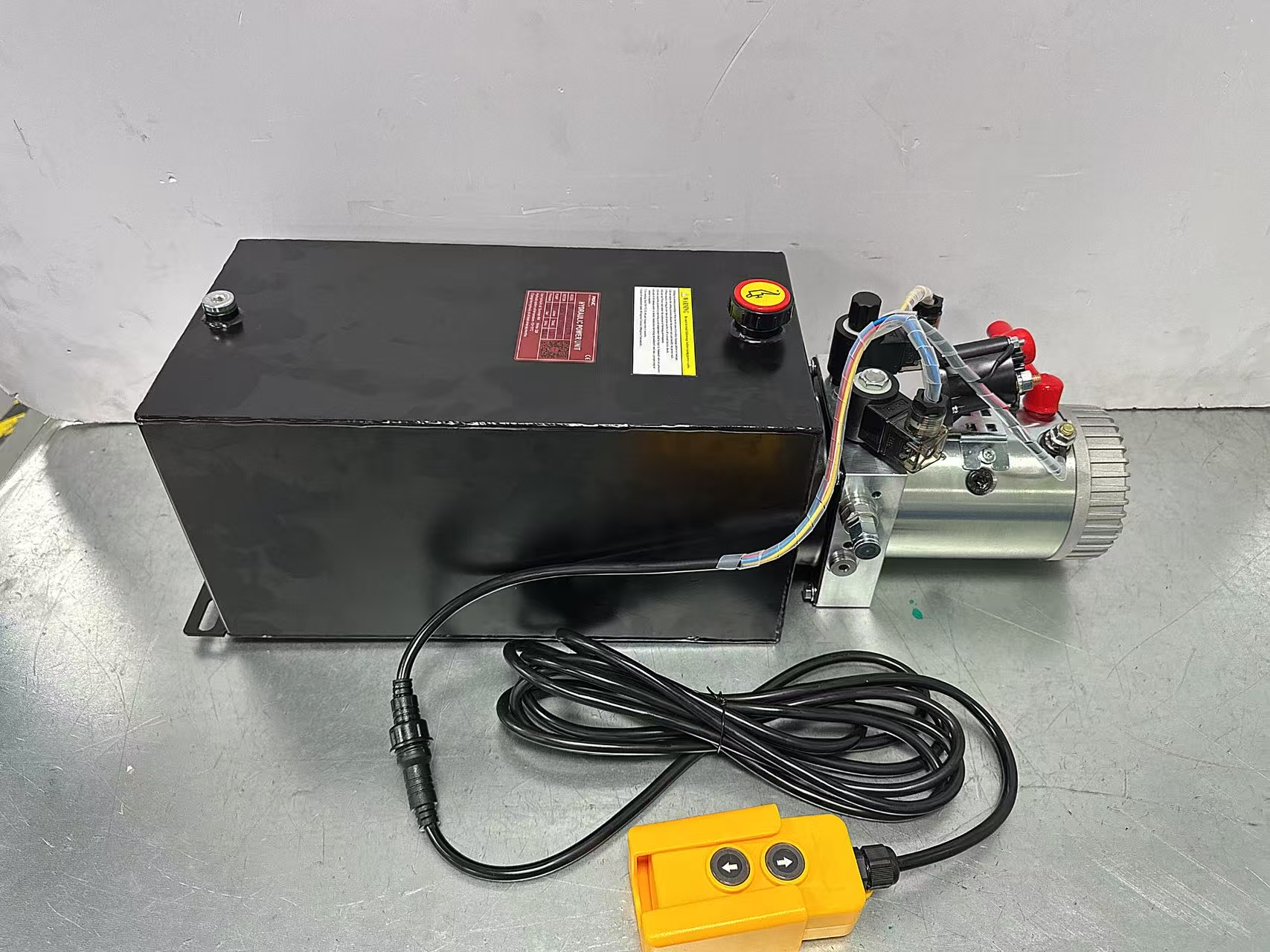

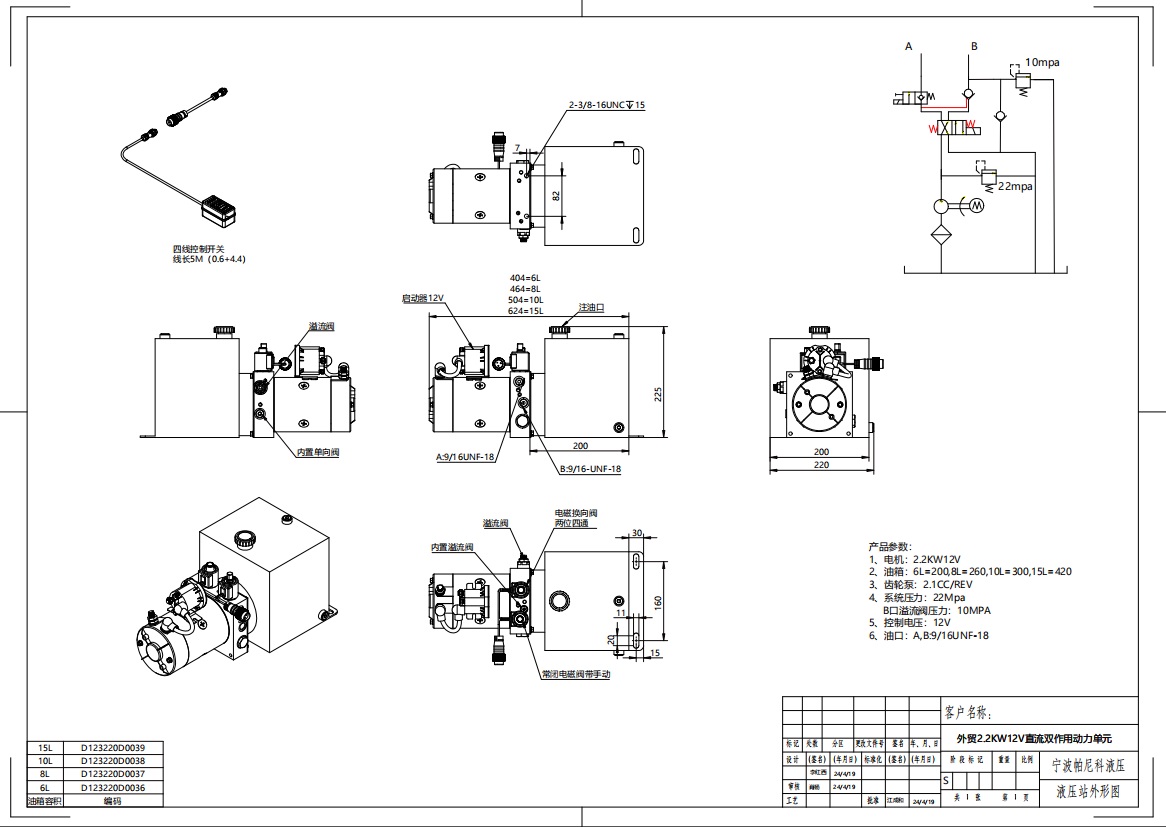

اختيار وحدة الطاقة الهيدروليكية DC لأنظمة تبريد CDU
يتضمن اختيار وحدة الطاقة الهيدروليكية DC المناسبة لتطبيق تبريد CDU موازنة خمس معلمات مترابطة: معدل التدفق، وضغط الرأس، وكفاءة المحرك، وحدود الضوضاء، وتوافق سائل التبريد. يمكن أن يؤدي ارتكاب أي خطأ من هذه الأخطاء إلى الإضرار بوقت تشغيل النظام أو تسريع تآكل المكونات.
01
متطلبات معدل التدفق
يتم تحديد معدل التدفق في حلقات CDU الثانوية بواسطة الحمل الحراري وارتفاع درجة الحرارة المسموح به عبر الألواح الباردة. نقطة التصميم الشائعة هي فرق درجة الحرارة 10-12 كلفن (deltaT) على الجانب الثانوي. بالنسبة لرف بقدرة 200 كيلووات عند دلتا 10 كلفن باستخدام الماء (الحرارة النوعية ~ 4.18 كيلوجول/كجم · كلفن)، يبلغ التدفق المطلوب حوالي 4.8 لتر/ثانية أو 288 لتر/دقيقة. تصل مجموعات وحدات الطاقة الهيدروليكية التي تعمل بالتيار المستمر داخل الحامل من باناسونيك إلى 70 لترًا/الدقيقة لكل مضخة؛ ثلاث وحدات متوازية تعطي 210 لتر/دقيقة لرف واحد - كافية لحوامل تصل إلى حوالي 150 كيلووات عند دلتا 10 كيلو.
02
ضغط الرأس وألواح التبريد Microchannel
تقدم الألواح الباردة الحديثة لوحدة معالجة الرسومات ذات القنوات الصغيرة انخفاضًا كبيرًا في الضغط - غالبًا ما يتراوح بين 0.5 إلى 1.5 بار لكل لوحة باردة - ويمكن أن يتطلب تدفق توزيع متشعب كامل الحامل إلى 8 إلى 16 لوحًا باردًا 3 إلى 5 بار من الرأس المتوفر من وحدة الطاقة الهيدروليكية التي تعمل بالتيار المستمر. توفر المكونات الهيدروليكية للمضخة الدوامية (التوربينات المتجددة) بطبيعتها ارتفاعًا عاليًا عند تدفق معتدل، وهذا هو السبب في أنها أصبحت الاختيار السائد لتطبيقات الحلقة الثانوية لوحدة CDU. يجب أن تظل مستويات النبض أقل من 2% من الذروة إلى الذروة لتجنب الاهتزاز الناجم عن التدفق على الهياكل النحاسية ذات الألواح الباردة.
03
كفاءة المحرك والتحكم في السرعة المتغيرة
يمكن لمحرك DC بدون فرش عالي الكفاءة الذي يقود دافعة مقترنة مغناطيسيًا أن يصل إلى كفاءة المحرك بنسبة 85-92٪ عبر نطاق سرعة التشغيل. يعمل تكامل VFD على تقليل سحب طاقة المضخة بنسبة 30-50% خلال فترات التحميل الجزئي مقارنة بالتشغيل ذو السرعة الثابتة. تدعم منصة CoreMotion من Moog تشغيل 12 فولت تيار مستمر، و48 فولت تيار مستمر، و230/240 فولت تيار متردد من نفس هيكل المضخة الفعلي - وهي ميزة في المنشآت التي تنتقل إلى توزيع الطاقة على حامل 48 فولت، والتي أصبحت قياسية في البيئات ذات الحجم الكبير.
04
الضوضاء والاهتزاز
يتم تركيب وحدات CDU الموجودة في الصف وفي الحامل في قاعات البيانات حيث تؤثر الانبعاثات الصوتية على ظروف عمل الفنيين. تعد وحدات الطاقة الهيدروليكية ذات المحرك المغناطيسي DC ذات البناء غير المحكم أكثر هدوءًا بشكل ملحوظ من بدائل المضخة التروسية أو مضخة الريشة لأنه لا يوجد اتصال معدني على المعدن في مسار السائل. يشير العديد من مصنعي وحدات CDU (بما في ذلك TOPSFLO) إلى مستويات ضوضاء أقل من 45 ديسيبل (A) عند التدفق المقدر - مما يتيح النشر في البيئات متعددة الاستخدام أو البيئات المجاورة للمكاتب حيث تكون وحدات تبريد الهواء القائمة على CRAC غير مقبولة.
05
توافق المبرد
تعمل معظم حلقات CDU الثانوية على تشغيل الماء منزوع الأيونات أو خليط البروبيلين جليكول والماء (عادةً PG25 — 25% بروبيلين جليكول من حيث الحجم) للحماية من التجمد. يجب أن تكون الأجزاء المبللة من الفولاذ المقاوم للصدأ 316L أو مختومة بـ EPDM/PTFE لمقاومة التآكل. تستخدم بعض المفاعلات الثانوية للتبريد بالغمر الهيدروكربونات الاصطناعية أو السوائل المفلورة ذات اللزوجة في نطاق 5-15 سنتي بواز عند درجة حرارة التشغيل؛ تتطلب هذه المضخة مضخة هيدروليكية مصممة للسوائل ذات الكثافة المنخفضة والتوتر السطحي المنخفض، ويجب أن يتطابق تصنيف حاوية محرك وحدة الطاقة الهيدروليكية DC مع فئة القابلية للاشتعال للسائل إن أمكن.
نمو سوق تبريد CDU وبيانات الصناعة
تعكس الأرقام الكامنة وراء اعتماد تبريد وحدة CDU تحولًا هيكليًا في كيفية بناء مراكز البيانات وتشغيلها. وفقًا لأبحاث السوق من Intel (2025)، تم تقييم سوق وحدات CDU العالمية عالية الطاقة 414 مليون دولار في 2024 ومن المتوقع أن تصل إلى 1.824 مليار دولار أمريكي بحلول عام 2032، وهو ما يمثل معدل نمو سنوي مركب قدره 23.5%. استحوذ القطاع واسع النطاق على 77% من حصة السوق في عام 2025، مما يؤكد أن أكبر موفري الخدمات السحابية هم القوة الأساسية وراء طلب CDU.
اعتماد قيادة كثافة الرف
العلاقة بين كثافة طاقة الحامل وضرورة وحدة CDU مباشرة. تُظهر البيانات الواردة من تقرير حالة مركز البيانات لعام 2024 الصادر عن جمعية إدارة عمليات الكمبيوتر (AFCOM) أن متوسط كثافة الحامل ارتفع من 6.1 كيلووات لكل رف في عام 2017 إلى 12.0 كيلووات لكل رف في عام 2024. ويتوقع تقرير Omdia لعام 2024 متوسط كثافات تصل إلى 20 كيلووات لكل رف بحلول عام 2030. ومع ذلك، فإن مجموعات تدريب الذكاء الاصطناعي تتجاوز هذا المنحنى بالفعل: يوثق دليل الصناعة لعام 2026 حوامل تتجاوز 130 كيلووات لعمليات نشر NVIDIA Blackwell GB200/GB300، وتتجاوز بعض التكوينات 250 كيلووات لكل حامل. عند هذه المستويات، لا يكون تبريد الهواء غير فعال فحسب، بل إنه غير كاف من الناحية المادية.
إن 55% من محترفي مراكز البيانات الذين يتوقعون استمرار نمو الكثافة (استطلاع Uptime Institute 2024، 721 مشاركًا) لا يتكهنون؛ إنهم يوثقون اتجاهًا مرئيًا بالفعل في خرائط طريق الرقائق. نشرت مسرعات الجيل التالي من NVIDIA أرقام TDP تتجاوز 700 واط لكل شريحة، وتعمل أدراج 8-GPU الكاملة بأكثر من 6 كيلو واط في هيكل يشغل 6 وحدات من مساحة الحامل - أكثر من 1 كيلو واط لكل وحدة حامل قبل إضافة وحدات التخزين أو الشبكات أو فقدان إمدادات الطاقة الزائدة.
المصدر: حالة مركز البيانات AFCOM 2024؛ دليل اختيار مضخة أولانك 2026 CDU
كفاءة تبريد وحدة CDU: تأثير PUE وساعات التبريد المجانية
أحد الأسباب الأكثر إلحاحًا لنشر تبريد CDU جنبًا إلى جنب مع وحدة الطاقة الهيدروليكية DC المختارة جيدًا هو التحسن القابل للقياس في فعالية استخدام الطاقة (PUE). PUE هي نسبة إجمالي طاقة المنشأة إلى طاقة معدات تكنولوجيا المعلومات؛ يعتبر PUE 1.0 مثاليًا، في حين أن المنشأة النموذجية المبردة بالهواء تعمل من 1.4 إلى 1.8. تحقق المرافق المبردة بالسوائل مع تركيبات CDU المحسنة بانتظام قيم PUE تتراوح بين 1.1 و1.2، وفقًا للبيانات المنشورة من كبار موردي CDU بما في ذلك Vertiv وnVent.
تبريد بالماء الدافئ وتبريد مجاني ممتد
تتيح المبادلات الحرارية اللوحية من فئة AT3 المستخدمة في منصات CDU الرائدة (بما في ذلك سلسلة ECDU من DCX) درجات حرارة اقتراب أكثر صرامة بشكل ملحوظ من التصميمات التقليدية، مما يسمح للمنشأة بإمداد المياه بأن تكون دافئة حتى 45 درجة مئوية مع الاستمرار في إزالة الحرارة من الحلقات الثانوية التي تعمل عند 35-40 درجة مئوية. وهذا أمر مهم لأنه يزيد من عدد الساعات في السنة التي خلالها أ يمكن للمبرد الجاف أو برج التبريد أن يرفض الحرارة دون تشغيل المبرد - ما يسمى بساعات التبريد المجانية. في المناخ المعتدل، يمكن لنظام CDU ذو تصنيف 45 درجة مئوية أن يعمل بدون مبرد لمدة 6000-8000 ساعة سنويًا، مقارنة بحوالي 2000 ساعة لنظام الماء المبرد التقليدي الذي يتطلب مياه إمداد بدرجة 7 درجات مئوية (وثائق DCX ECDU، 2026).
تكامل استعادة الحرارة
تذهب بعض منصات تبريد CDU إلى أبعد من ذلك من خلال دمج مبادل حراري ثالث أو مضخة حرارية لرفع درجة حرارة الحرارة المستردة لاستخدامها في التدفئة المركزية أو بناء أنظمة التدفئة والتهوية وتكييف الهواء (HVAC). تصف وثائق CDU الخاصة بشركة WKM-Michel الأنظمة القادرة على إنتاج درجات حرارة مناسبة لشبكات التدفئة ذات درجات الحرارة المنخفضة، مع تقنية المضخة الحرارية الاختيارية لتعزيز مستوى درجة الحرارة بشكل أكبر. يؤدي هذا إلى تحويل مركز البيانات من مصدر حرارة نقي إلى مزود طاقة جزئي - وهو مسار يتماشى مع توجيهات الاستدامة في الاتحاد الأوروبي التي تتطلب من مراكز البيانات التي تتجاوز حدود طاقة معينة الإبلاغ عن تصريف الحرارة المهدرة وتقليله تدريجيًا.
ترشيح التيار الجانبي وطول عمر السوائل
عامل الكفاءة الثانوي الذي غالبًا ما يتم تقليل وزنه أثناء اختيار وحدة CDU هو نظافة سائل التبريد. يمكن للجسيمات التي يزيد حجمها عن 10 ميكرونات أن تخدش أسطح الألواح الباردة ذات القنوات الدقيقة، مما يزيد من المقاومة الحرارية بمرور الوقت. تعمل منصات CDU مع الترشيح المستمر للحقن بالتيار الجانبي - كما هو مستخدم في التصميمات المنزلقة المركزية الخاصة بشركة Supreme Integrated Technology - على إبقاء أعداد الجسيمات منخفضة دون الحاجة إلى إيقاف تشغيل النظام لتغييرات الفلتر. يؤدي الانخفاض الناتج في تدهور المقاومة الحرارية إلى تمديد الفترة الفاصلة بين عمليات استبدال اللوحة الباردة ويحافظ على معاملات نقل الحرارة المصممة خلال دورة حياة الخادم.
اعتبارات تركيب وبدء تشغيل وحدة التبريد CDU
حتى نظام CDU المحدد جيدًا سيكون أداؤه ضعيفًا إذا لم يتبع التثبيت والتشغيل التسلسل الصحيح. تتضمن الأخطاء الأكثر شيوعًا في عمليات النشر الميدانية احتجاز الهواء في الحلقة الثانوية، ونقاط ضبط نقطة الندى غير الصحيحة، والتشغيل غير الكافي لمعلمات VFD لوحدة الطاقة الهيدروليكية DC.
التنظيف وتطهير الهواء
يجب شطف الحلقة الثانوية باستخدام سائل التبريد المحدد (عادة الماء منزوع الأيونات بمقاومة قياس أعلى من 0.5 ملي أوم · سم) قبل توصيل أي ألواح باردة. تخلق الجيوب الهوائية الموجودة في القنوات الدقيقة للوحة الباردة نقاطًا ساخنة ويمكن أن تسبب غليانًا محليًا حتى عندما يكون سائل التبريد أقل بكثير من درجة حرارة التشبع. يجب تثبيت نقاط نزف الهواء الأوتوماتيكية في جميع النقاط العالية في المشعب، ويجب تدوير منفذ تنفيس وحدة CDU أثناء التعبئة. تشتمل منصات CDU مسبقة الأنابيب، مثل نموذج DCX ECDU Entry، على موصلات إمداد/إرجاع مدمجة مع نقاط نزف هواء مدمجة يمكنها تقليل عمالة الأنابيب في الموقع بنسبة تصل إلى 60% مقابل إنشاءات كل مكون على حدة.
نقطة الندى المحددة للتشغيل
تأخذ خوارزمية إدارة نقطة الندى الخاصة بوحدة التحكم CDU قراءات درجة الحرارة والرطوبة النسبية من أجهزة الاستشعار الموجودة داخل قاعة البيانات وتحسب أرضية درجة حرارة إمداد سائل التبريد. إذا كانت قاعة البيانات تعمل عند درجة حرارة 24 درجة مئوية ورطوبة نسبية 45%، فإن نقطة الندى تبلغ حوالي 11.5 درجة مئوية، ويجب أن تحافظ وحدة CDU على إمدادات ثانوية أعلى من 13 درجة مئوية على الأقل مع هامش أمان مناسب. تؤدي الأخطاء في وضع المستشعر - على سبيل المثال، وضع مستشعر الرطوبة بالقرب من تدفق هواء البلاط المثقوب بدلاً من تيار الهواء الراجع - إلى إطلاق إنذارات مستمرة، أو ما هو أسوأ من ذلك، حدوث أحداث تكثيف غير مكتشفة.
وحدة الطاقة الهيدروليكية DC ضبط VFD
يجب ضبط محرك التردد المتغير الذي يتحكم في وحدة الطاقة الهيدروليكية DC الخاصة بـ CDU على المنحنى الهيدروليكي الفعلي للحلقة الثانوية المثبتة. تتسبب إعدادات السرعة الزائدة في حدوث ضغط زائد عند مداخل اللوحة الباردة، مما يعرضك لخطر بثق الختم أو تلف الموصل. تعمل إعدادات السرعة المنخفضة على تقليل التدفق وتسمح بارتفاع درجات حرارة الشريحة أثناء ذروة أحمال العمل. تتضمن معظم بروتوكولات تشغيل وحدة CDU تسجيل سرعة المضخة، والضغط التفاضلي، ودرجات حرارة المدخل/المخرج في نقاط تشغيل متعددة والتحقق من أن نقل الحرارة المحسوب يطابق نقطة التصميم الحراري للخادم في حدود ±5%.
اختبار التكرار
قبل الإعلان عن تشغيل نظام تبريد CDU، يجب تشغيل كل مجموعة مضخات زائدة بشكل منفصل. بالنسبة لتكوينات N 1، يتم إيقاف تشغيل المضخة الأساسية مع التحقق من أن الوحدة الاحتياطية تبدأ خلال وقت التغيير التلقائي (عادةً أقل من 3 ثوانٍ) وأن درجة حرارة إمداد اللوحة الباردة لا تتجاوز نقطة ضبط الرحلة أثناء الانتقال. بالنسبة لتكوينات 2N، يتم تشغيل كلا القطارين في وقت واحد للتحقق من توزيع التدفق المتوازن عبر المشعب، ثم يتم عزل كل قطار بدوره.
تبريد CDU مقابل طرق التبريد السائلة البديلة
يعد التبريد المباشر إلى الشريحة المعتمد على وحدة CDU هو الشكل الأكثر انتشارًا للتبريد السائل في مراكز البيانات، ولكنه موجود جنبًا إلى جنب مع المبادلات الحرارية للباب الخلفي (RDHx)، والغمر أحادي الطور، والغمر على مرحلتين. ولكل منها دور مختلف، وتختلف متطلبات وحدة الطاقة الهيدروليكية DC بشكل كبير عبر الأساليب.
مقارنة تكنولوجيا التبريد السائل لتطبيقات مراكز البيانات (2025-2026) | Technology | معدل التقاط الحرارة | مطلوب تعديل الخادم | دور الوحدة الهيدروليكية DC | أقصى قوة للرف مدعومة |
| CDU المباشر إلى الشريحة | 60-80% من حرارة الرف | مطلوب لوحات باردة على وحدة المعالجة المركزية/وحدة معالجة الرسومات | سائق الحلقة الثانوية الأولية | 250 كيلوواط |
| مبادل حراري للباب الخلفي (RDHx) | 40-60% من حرارة الرف | لا يوجد تعديل على الخادم | مرفق تداول المياه | ~60 كيلو واط (حدود جانب الهواء) |
| الغمر على مرحلة واحدة | ما يصل إلى 98% من حرارة الرف | لوحات عارية في خزان عازل | مضخة تداول عازلة | 300 كيلوواط |
| الغمر على مرحلتين | ما يصل إلى 98% من حرارة الرف | ألواح عارية في سائل مغلي | مضخة مكياج/مكثفات منخفضة التحمل | 500 كيلوواط |
السبب وراء هيمنة التبريد المباشر إلى الشريحة لوحدة CDU على عمليات النشر الحالية على الرغم من التقاط 60-80% فقط من حرارة الحامل (تتم معالجة الحرارة المتبقية التي تترك عبر الحمل الحراري من المكونات غير المبردة بالسائل مثل وحدات DIMM والتخزين وإمدادات الطاقة عن طريق الهواء الإضافي) هو مزيج من توافق الخادم والمعرفة التشغيلية. على عكس أنظمة الغمر، تحتفظ الرفوف المبردة بوحدة CDU بهيكل الخادم القياسي، وإجراءات الصيانة القياسية، وتغطية الضمان القياسية من مصنعي المعدات الأصلية للخادم - وهو عامل مهم للمشترين من المؤسسات ذات القواعد المثبتة الكبيرة.
صيانة أنظمة التبريد CDU ووحدات الطاقة الهيدروليكية DC
يمكن لنظام تبريد CDU المصمم جيدًا والذي يشغل وحدة طاقة هيدروليكية DC ذات حجم مناسب أن يعمل لسنوات مع الحد الأدنى من التدخل، ولكن برنامج الصيانة الوقائية المنظم ضروري لتجنب التوقف غير المخطط له.
- فحص مقاومة سائل التبريد (شهريًا): يلتقط الماء منزوع الأيونات التلوث الأيوني ببطء من جدران الأنابيب ومواد الألواح الباردة. يشير انخفاض المقاومة إلى أقل من 0.1 MΩ·cm إلى أن خرطوشة الراتنج ذات الطبقة المختلطة تحتاج إلى الاستبدال. يؤدي تشغيل مبرد منخفض المقاومة إلى تسريع التآكل الجلفاني في قنوات الألواح الباردة المصنوعة من الألومنيوم.
- فحص خرطوشة الفلتر (ربع سنوي): تعمل مرشحات التيار الجانبي التي يتراوح تصنيفها بين 0.2 و10 ميكرون على تجميع الجسيمات بمعدل يتناسب مع سرعة الحلقة ومساحة سطح الأنبوب. تشتمل معظم منصات CDU على مؤشر ضغط تفاضلي عبر غلاف الفلتر؛ يؤدي الارتفاع فوق عتبة الشركة المصنعة (عادةً 0.3-0.5 بار) إلى ظهور توصية بالتغيير. تسمح المنصات ذات أغلفة الفلتر المزدوجة بالتغيير دون مقاطعة تدفق الحلقة الثانوية.
- تحليل اهتزازات محامل المضخة (نصف سنوي): حتى وحدات الطاقة الهيدروليكية التي تعمل بالتيار المستمر ذات المحرك المغناطيسي غير المحكم لها محامل في عمود المكره تتآكل بمرور الوقت. يمكن لتحليل الاهتزاز باستخدام مقياس التسارع الموجود على غلاف المضخة اكتشاف تآكل المحمل قبل 3 إلى 6 أشهر من الفشل - وهو ما يكفي من الوقت لجدولة الاستبدال المخطط له دون إيقاف التشغيل في حالات الطوارئ. تقوم منصة التحكم ECDU الخاصة بـ DCX بتسجيل اتجاهات تيار المحرك والاهتزاز بشكل مستمر وإظهار تنبيهات الصيانة التنبؤية عبر واجهة BMS الخاصة بها.
- تقييم تلوث المبادل الحراري (السنوي): يعد سطح الجانب الأساسي (مياه المنشأة) للمبادل الحراري للوحة هو الموقع الأكثر احتمالاً لتراكم الرواسب، خاصة في المناطق التي تكون فيها مياه المنشأة ذات صلابة مرتفعة أو محتوى بيولوجي. يكتشف اختبار الأداء الحراري السنوي - مقارنة معدل نقل الحرارة الفعلي في ظروف التدفق ودرجة الحرارة المقاسة مقابل منحنى التصميم - الأوساخ قبل أن يؤدي إلى انخفاض درجات حرارة إمداد الحلقة الثانوية.
- الفحص البصري للوحة الباردة (عند تحديث الخادم): عندما يتم استبدال الخوادم أو ترقيتها، يجب فحص الألواح الباردة بصريًا للتأكد من عدم وجود حفر للتآكل، أو تسجيل، أو بثق الحلقة على شكل حرف O في تركيبات الفصل السريع. تشير وثائق CDU الخاصة بشركة Eaton إلى أن قطع الاتصال السريع للزميل الأعمى باستخدام تركيبات دوارة بزاوية 360 درجة يقلل من القوة المطبقة أثناء الاتصال وقطع الاتصال، مما يقلل من تلف الحلقة الدائرية - ولكن يظل الفحص ضروريًا.
مستقبل تبريد CDU: الاتجاهات التي تشكل الجيل القادم
ستشكل العديد من اتجاهات التكنولوجيا المتقاربة كيفية تطور أنظمة تبريد CDU ووحدات الطاقة الهيدروليكية DC الخاصة بها خلال أواخر عشرينيات القرن الحالي. يساعد فهم هذه الاتجاهات مخططي مراكز البيانات على اتخاذ قرارات الشراء التي ستظل متوافقة مع أجيال البنية التحتية المستقبلية.
48 فولت تيار مستمر هندسة الطاقة
نظرًا لأن المنشآت فائقة الحجم تعتمد توزيع حامل تيار مستمر بجهد 48 فولت لتقليل فقد النحاس، فقد تم إعادة تصميم مجموعات مضخات CDU لتعمل أصلاً عند 48 فولت. يؤدي هذا إلى إزالة وحدة إمداد طاقة التيار المتردد من البنية الكهربائية لوحدة CDU، مما يقلل من خسائر التحويل ويبسط عملية الصيانة. تسرد وثائق Moog's CoreMotion بالفعل 48V DC كجهد تشغيل مدعوم.
التحكم في التدفق القائم على الذكاء الاصطناعي
تعمل منصات التحكم في وحدة CDU من الجيل التالي على دمج خوارزميات التعلم الآلي التي تتنبأ بالطلب على التبريد بناءً على نوع عبء العمل - مع التمييز، على سبيل المثال، بين تدريب الذكاء الاصطناعي المكثف والمضاعف (طاقة الذروة المستدامة) وخدمة الاستدلال (حمل شديد التغير وشديد الاندفاع). يؤدي ضبط التدفق التنبؤي إلى تقليل طاقة المضخة بنسبة 20-40% مقارنة بحلقات التحكم التفاعلية المتناسبة والمتكاملة، وفقًا للبيانات الميدانية المبكرة من عمليات النشر واسعة النطاق.
بنية أساسية موحدة للاتصال السريع
يعمل مشروع الحوسبة المفتوحة (OCP) واتحادات الصناعة المماثلة على توحيد نقاط الاتصال المتعددة لوحدة CDU، مما يتيح للوحات الباردة متعددة البائعين الاتصال بوحدة CDU واحدة بدون تركيبات مخصصة. يوضح Eaton ROL4000، المستوحى من مواصفات الجيل الخامس من OCP Project Deschutes، كيف يمكن لملفات التوصيل القياسية أن تخدم أحمال تبريد بقدرة 2 ميجاوات عند درجة حرارة تقترب من 3 درجات مئوية - لا يمكن تحقيقها إلا باستخدام مبادلات حرارية من فئة AT3 ومخرجات وحدة الطاقة الهيدروليكية التي يتم التحكم فيها بدقة.
استرداد الحرارة المتكامل كمعيار
يعمل الضغط التنظيمي، خاصة في أوروبا، على تسريع دمج أحكام استرداد الحرارة في مواصفات وحدة CDU الأساسية. تشتمل مجموعة وحدات CDU الحالية من WKM-Michel على منفذ مبادل حراري اختياري في المصنع لاستخراج الحرارة المهدرة، مع إستراتيجية تحكم تضمن أن أداء التبريد يأخذ الأولوية الهيدروليكية المطلقة على إنتاجية استرداد الحرارة. تنتقل القدرة على تغذية شبكات التدفئة المحلية من مركز البيانات الذي يرفض الحرارة من خيار متميز إلى ميزة قياسية في إصدارات النظام الأساسي 2025-2026.
الأسئلة المتداولة حول تبريد وحدة CDU
ما الفرق بين وحدة CDU ووحدة CRAC؟
تستخدم وحدة تكييف هواء غرفة الكمبيوتر (CRAC) الماء المبرد أو المبرد لتبريد الهواء المعاد تدويره داخل قاعة البيانات. وحدة CDU عبارة عن نظام مبادل حراري من سائل إلى سائل يقوم بتوزيع سائل التبريد مباشرة على أجهزة تكنولوجيا المعلومات من خلال ألواح التبريد أو المشعبات. تعد وحدات CDU أكثر كفاءة من الناحية الحرارية للتطبيقات عالية الكثافة ولكنها تتطلب توافق اللوحة الباردة من جانب الخادم. تعمل وحدات CRAC مع الخوادم القياسية غير المعدلة وتظل ذات صلة كتبريد إضافي لمنشآت CDU التي تلتقط 60-80% من حرارة الحامل في شكل سائل، مما يترك بعض الحرارة المتبقية لإزالة الهواء.
كيف تختلف وحدة الطاقة الهيدروليكية DC عن مضخة التيار المتردد القياسية في تطبيقات CDU؟
تستخدم وحدة الطاقة الهيدروليكية DC محرك DC بدون فرش مع تخفيف إلكتروني، مما يوفر التحكم في السرعة المتغيرة، وكفاءة أعلى عند التحميل الجزئي، وانبعاثات صوتية أقل، والتوافق مع حافلات توزيع الطاقة DC (12V أو 48V). تعمل مضخة التيار المتردد القياسية بسرعة ثابتة (أو مع VFD خارجي منفصل)، وتتطلب مصدر طاقة تيار متردد، ولها خسائر أعلى في حالة عدم التحميل. بالنسبة لتطبيقات وحدات CDU داخل الحامل حيث تكون المساحة والطاقة مقيدة بشدة وتتطلب أحمال العمل المتغيرة تدفقًا متكيفًا، أصبحت وحدات الطاقة الهيدروليكية التي تعمل بالتيار المستمر الآن هي الاختيار الافتراضي بين الشركات المصنعة الرائدة بما في ذلك Panasonic، وMoog، وTOPSFLO.
ما هو المبرد الذي يجب استخدامه في حلقة CDU الثانوية؟
الخيار الأكثر شيوعًا هو الماء منزوع الأيونات مع الحفاظ على المقاومة أعلى من 0.5 متر مكعب. بالنسبة للمنشآت التي يمكن أن تنخفض فيها درجات الحرارة المحيطة إلى أقل من 10 درجات مئوية (التبريد الخارجي، مواقع الحواف)، يتم استخدام خليط البروبيلين جليكول والماء بنسبة 25-30% جليكول من حيث الحجم (PG25 أو PG30) للحماية من التجميد. يقلل البروبيلين جليكول من السعة الحرارية النوعية قليلاً ويزيد من اللزوجة، وكلاهما يزيد من طاقة الضخ المطلوبة لحمل حراري معين - وهو عامل يجب أخذه في الاعتبار عند تحديد حجم وحدة الطاقة الهيدروليكية التي تعمل بالتيار المستمر. يجب استخدام حزم المثبط المصممة خصيصًا للتوافق مع ألواح التبريد المصنوعة من الألومنيوم والنحاس، ويجب الحفاظ على درجة حموضة النظام بين 7.0 و8.5.
هل يمكن تحديث تبريد وحدة CDU في مركز بيانات قائم يتم تبريده بالهواء؟
نعم، ولكن التعقيد العملي يعتمد على ما إذا كانت مياه المنشأة متوفرة بالفعل في المساحة البيضاء. إذا كانت صوامع المياه المبردة تنتهي في الغرفة الميكانيكية ولكن ليس على أرضية قاعة البيانات، فإن وحدات CDU الموجودة في الصف والمتصلة عبر مجموعات خرطوم مرنة توفر المسار الأقل تعطيلًا. يمكن أن تظل وحدات CRAC جاهزة للعمل لإزالة الحرارة المتبقية بينما يتم توسيع تغطية وحدة CDU رفًا تلو الآخر. تم تصميم منصات CDU مدمجة في الصف خصيصًا مع وضع حالة الاستخدام هذه في الاعتبار - على سبيل المثال، يتم وصف DCX HYDRO CDU 12، على أنها مناسبة "لأي بيئة غرفة بيانات مع وضع ممر داخلي أو ممر تقني." عمالة الأنابيب هي متغير التكلفة السائد. يمكن لمنصات CDU مسبقة الأنابيب والتي تتضمن موصلات الإمداد/الإرجاع ونقاط نزف الهواء أن تقلل وقت التثبيت بشكل كبير.
ما هو مستوى التكرار المناسب لأنظمة تبريد CDU؟
يعكس مستوى التكرار المناسب متطلبات طبقة مركز البيانات الأوسع. عادةً ما تستخدم عمليات النشر المكافئة من المستوى III (وقت تشغيل بنسبة 99.982%) تكرار مضخة N 1 داخل كل وحدة CDU، جنبًا إلى جنب مع صمامات العزل المتعددة التي تسمح بفصل وحدة CDU دون اتصال بالإنترنت دون مقاطعة التدفق إلى الحوامل المجاورة. تستخدم عمليات النشر المكافئة من المستوى IV بنية 2N — قطارتان مستقلتان لوحدات CDU بحجم كل منهما للتعامل مع 100% من الحمل الحراري للحامل، مع التبديل التلقائي في حالة فشل المضخة أو صيانتها. بالنسبة لبيئات تدريب الذكاء الاصطناعي واسعة النطاق حيث يؤدي الاختناق الحراري لفترة وجيزة إلى تقليل وقت إكمال المهمة عبر الآلاف من وحدات معالجة الرسومات، تعتبر بنية 2N قياسية على الرغم من التكلفة الرأسمالية الإضافية.
كيف يؤثر تبريد CDU على PUE مقارنة بتبريد الهواء؟
يعمل نظام تبريد CDU جيد التشغيل مع مبادلات حرارية متوافقة مع الماء الدافئ ووحدة طاقة هيدروليكية DC مضبوطة بشكل مثالي على تقليل PUE للمنشأة من نطاق 1.4-1.8 النموذجي للمرافق القديمة المبردة بالهواء إلى 1.1-1.2. يأتي التحسين من ثلاثة مصادر: التخلص من معالجات هواء غرفة الكمبيوتر كثيفة الاستهلاك للطاقة، وتمديد ساعات التبريد المجانية (تشغيل المبرد) بفضل ارتفاع درجات حرارة الماء المسموح بها، وتقليل طاقة مروحة معدات تكنولوجيا المعلومات نظرًا لأن وحدات المعالجة المركزية ووحدات معالجة الرسومات المبردة بالسوائل لم تعد تتطلب نفس تدفق الهواء لرفض الحرارة. أبلغ بعض المشغلين فائقي النطاق عن أن قيم PUE تقترب من 1.05 للمرافق الجديدة المبردة بالسوائل في المناخات المعتدلة.
ما هو العمر الافتراضي لنظام التبريد CDU؟
تم تصميم المبادلات الحرارية اللوحية وأنابيب الأنابيب المتشعبة في أنظمة CDU لعمر خدمة يتراوح بين 15 إلى 20 عامًا في ظل ظروف التشغيل العادية، على افتراض الحفاظ على كيمياء سائل التبريد وبقاء ضغط النظام ضمن حدود التصميم. المكونات التي من المرجح أن تتطلب استبدالًا مبكرًا هي مجموعات المضخات (عادةً ما تكون من 5 إلى 8 سنوات لتحمل وحدات الطاقة الهيدروليكية ذات المحرك المغناطيسي، قابلة للتمديد مع الصيانة التنبؤية) والأختام المرنة في تركيبات الفصل السريع (2-5 سنوات اعتمادًا على تردد الاتصال). عادةً ما يتم ضمان إلكترونيات التحكم ووحدات الاستشعار لمدة تتراوح من 3 إلى 5 سنوات وقد تتطلب الاستبدال في دورة مدتها 7 إلى 10 سنوات مع انتهاء دعم البرامج الثابتة لأجيال الأنظمة الأساسية الأقدم.
ما هو معدل التدفق الذي تحتاجه وحدة CDU لرف خادم AI بقدرة 100 كيلووات؟
بالنسبة لرف بقدرة 100 كيلووات مع فرق درجة حرارة 10 كلفن على الجانب الثانوي باستخدام الماء كمبرد، يبلغ تدفق الكتلة المطلوب حوالي 2.4 كجم/ثانية أو 144 لتر/دقيقة. تؤدي إضافة هامش أمان بنسبة 15% لفقد توزيع التدفق في المشعب إلى رفع مواصفات وحدة الطاقة الهيدروليكية DC إلى حوالي 165 لتر/دقيقة عند منفذ CDU. عند رأس تصميم يبلغ 3 بار (مع احتساب انخفاض ضغط اللوحة الباردة والمشعب)، يتوافق هذا مع متطلبات الطاقة الهيدروليكية للمضخة التي تبلغ حوالي 820 وات. ومع كفاءة وحدة الطاقة الهيدروليكية التي تعمل بالتيار المستمر بنسبة 65-75%، فإن المدخلات الكهربائية إلى مجموعة المضخة تبلغ حوالي 1.1-1.3 كيلووات — أي أقل من 1.3% من حمل تكنولوجيا المعلومات للحامل، مما يؤكد أن الضخ العلوي للتبريد السائل لا يكاد يذكر مقارنة بفائدته الحرارية.
