تشريح محرك HPU وكيفية اتصاله بالنظام
قبل مقارنة أنواع المحركات أو تشغيل حسابات الحجم، من المفيد أن نفهم بالضبط أي أجزاء محرك HPU مهمة للأداء وأي الأجزاء مهمة فقط للتثبيت. محرك HPU ليس محركًا كهربائيًا عامًا مثبتًا بخزان هيدروليكي؛ يتم اختياره وتكوينه حول مجموعة من الواجهات الميكانيكية والكهربائية الخاصة بنقل الطاقة الهيدروليكية.
01 رمح وKeyway
يحمل عمود إخراج المحرك مسارًا رئيسيًا أو شريحة يجب أن تتطابق تمامًا مع وصلة إدخال المضخة. يعد عدم التطابق هنا هو السبب الوحيد الأكثر شيوعًا لتأخير التثبيت على أجهزة HPU الجديدة.
02 شفة التركيب
تستخدم محركات الإطار NEMA وIEC حوامل قياسية على شكل حرف C أو حافة على شكل حرف D بحيث يتم تثبيت المحرك مباشرة في مبيت الجرس بدون أقواس مخصصة، مما يحافظ على المحاذاة متسقة عبر الهيكل.
03 اللفات وفئة العزل
تحدد فئة العزل، التي يتم تصنيفها عادة B، أو F، أو H، مقدار الحرارة التي تتحملها اللفات قبل التدهور. الفئة F هي المعيار الفعلي لمعظم واجبات HPU الصناعية اليوم.
04 نوع الضميمة
تعمل العبوات TEFC (المروحة المغلقة تمامًا والمبردة) وTENV (المغلقة تمامًا وغير المهواة) على حماية اللفات من رذاذ الزيت والغبار ورذاذ الغسيل الشائع حول المعدات الهيدروليكية.
أنواع المحركات المستخدمة في تصميمات وحدات الطاقة الهيدروليكية
يعتمد تحديد نوع المحرك المناسب لوحدة الطاقة الهيدروليكية على دورة العمل، ومصدر الطاقة المتوفر، والظروف المحيطة، وعدد مرات بدء تشغيل الوحدة وتوقفها طوال نوبة العمل. فيما يلي مقارنة بين فئات المحركات الأربع الأكثر شيوعًا التي يتم إقرانها بالمضخات الهيدروليكية في المعدات الصناعية والمتنقلة، تليها نظرة فاحصة على المكان الذي تستحق فيه كل واحدة مكانها.
| نوع المحرك | نطاق الطاقة النموذجي | حالة الاستخدام المشترك | القيود الرئيسية |
| تحريض التيار المتردد على ثلاث مراحل | من 1 إلى 500 حصان | وحدات HPU الصناعية الثابتة | يتطلب العرض على ثلاث مراحل |
| تيار متردد أحادي الطور | 0.5 إلى 10 حصان | مكابس المتاجر الصغيرة والمصاعد | انخفاض عزم الدوران البداية |
| محرك العاصمة | 0.5 إلى 20 حصان | وحدات متنقلة تعمل بالبطارية | عمر الخدمة المستمر المحدود |
| يحركها المحرك (PTO) | 10 إلى 1000 حصان | الطرق الوعرة، الزراعية، البحرية | لا تعتمد على شبكة المرافق، ولكنها تحتاج إلى لوجستيات الوقود |
مقارنة أنواع المحركات المستخدمة لقيادة وحدات الطاقة الهيدروليكية عبر التطبيقات الثابتة والمتنقلة.
المحركات الحثية ذات التيار المتردد ثلاثية الطور
تهيمن المحركات ثلاثية الطور على وحدات الطاقة الهيدروليكية الصناعية الثابتة لأنها توفر عزم دوران عاليًا عند التشغيل، وتعمل بكفاءة بسرعة ثابتة، وتتمتع بعقود من الموثوقية المؤكدة في بيئات المصنع. يعمل محرك نموذجي ثلاثي الطور بإطار NEMA في هذا الدور عند 1800 أو 3600 دورة في الدقيقة، مع كون 1800 دورة في الدقيقة أكثر شيوعًا لطول عمر المضخة نظرًا لأن سرعة العمود المنخفضة تقلل من تآكل أختام ومحامل عمود المضخة.
محركات التيار المتردد أحادية الطور
تعمل المحركات أحادية الطور على سد الفجوة في المتاجر والمرافق الصغيرة حيث لم يتم تركيب الطاقة ثلاثية الطور مطلقًا. إنها تعمل بشكل جيد مع المكابس والمصاعد والاختبارات الصغيرة ذات الخدمة الخفيفة التي تقل عن 10 حصانًا تقريبًا، لكن عزم الدوران المنخفض في البداية يعني أنها تعاني من الأحمال ذات القصور الذاتي العالي أو التطبيقات التي تحتاج إلى البدء تحت ضغط كامل.

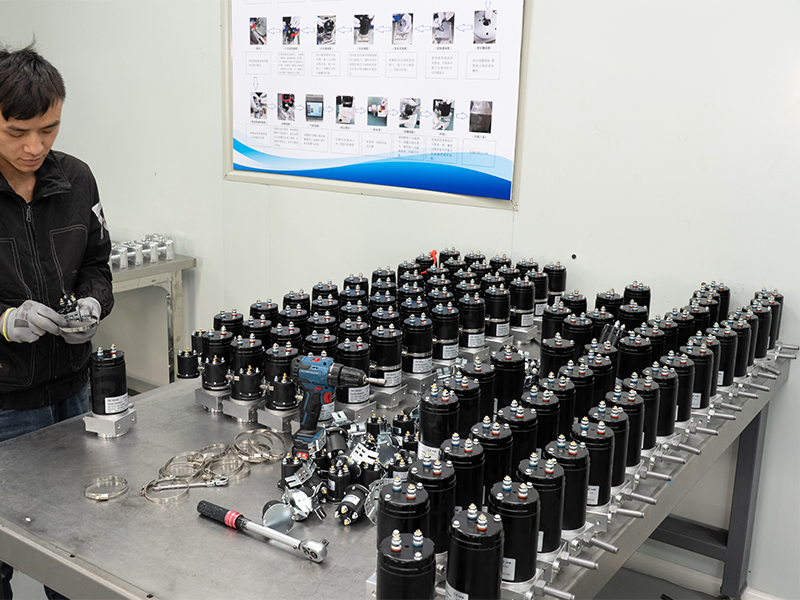

محركات التيار المستمر للوحدات المتنقلة والوحدات التي تعمل بالبطارية
تعد محركات التيار المستمر هي الاختيار القياسي لوحدات الطاقة الهيدروليكية التي تعمل بالبطارية والمستخدمة في الرافعات المقصية والمنصات المتنقلة وشاحنات العمل الكهربائية. الفولتية الشائعة هي 12 فولت، و24 فولت، و48 فولت، حيث توفر أنظمة الجهد العالي بشكل عام طاقة أكبر لسحب تيار أقل وبالتالي حرارة أقل في الأسلاك.
وحدات إقلاع الطاقة التي يحركها المحرك
عندما تحتاج وحدة الطاقة الهيدروليكية إلى العمل بعيدًا عن أي شبكة كهربائية، فإن ترتيب مأخذ الطاقة الذي يعمل بالمحرك يتولى المهمة. هذه الإعدادات شائعة في المعدات الزراعية، وأجهزة الحفر، وآلات سطح السفينة البحرية، حيث توجد محركات الديزل أو البنزين بالفعل لأغراض أخرى وتقوم المضخة الهيدروليكية ببساطة بالاستفادة من قوة العمود المتاحة.
يعد تقليل حجم محرك HPU أحد الأخطاء الأكثر شيوعًا والأكثر تكلفة في تصميم النظام الهيدروليكي. المحرك الذي لا يستطيع توفير عزم دوران كافٍ عند بدء التشغيل سوف يعطل الحماية من التحميل الزائد بشكل متكرر، ويسخن بشكل زائد، ويفشل قبل فترة الخدمة المقدرة. من ناحية أخرى، يؤدي الحجم الزائد إلى إهدار الطاقة وزيادة التكلفة الأولية دون إضافة أي أداء قابل للاستخدام، كما يمكن أن يجعل المحرك يعمل بكفاءة أقل عند التحميل الجزئي.
مثال عملت
خذ بعين الاعتبار وحدة الطاقة الهيدروليكية التي تحتاج إلى توفير 15 جالونًا في الدقيقة عند 2000 رطل لكل بوصة مربعة لتشغيل مكبس هيدروليكي. تطبيق الصيغة: 15 مضروبًا في 2000 يساوي 30000 مقسومًا على 1714 يساوي 17.5 حصان . من الناحية العملية، يقوم معظم المصممين بالتقريب إلى حجم إطار المحرك القياسي التالي، والذي سيكون محركًا بقوة 20 حصانًا، لمراعاة خسائر كفاءة المضخة ولترك مساحة للرأس لارتفاع الضغط أثناء دورة العمل.
قائمة التحقق من الحجم
- الحجم دائمًا مناسب لذروة الضغط المطلوب، وليس متوسط ضغط التشغيل
- عامل في دورة العمل، حيث أن العمل المتقطع يسمح بمحركات أصغر من العمل المستمر
- ضع في اعتبارك درجة الحرارة المحيطة، نظرًا لأن المحركات تتدهور في البيئات المغلقة أو الساخنة
- قم بمطابقة عدد دورات المحرك في الدقيقة مع تصنيف عدد دورات المحرك في الدقيقة لتجنب التجويف أو التآكل الزائد
- اترك ما لا يقل عن 10 إلى 15 بالمائة من الإرتفاع فوق الحد الأدنى المحسوب للقدرة الحصانية
دورة العمل وتأثيرها على التحجيم
تصف دورة العمل الجزء من ساعة التشغيل الذي يقضيه المحرك تحت الحمل الكامل. إن المكبس الذي يدور لمدة 8 ثوانٍ ويستقر لمدة 22 ثانية لديه دورة تشغيل تقترب من 27 بالمائة، مما يسمح بمحرك أصغر من تطبيق الخدمة المستمرة مثل مشبك صب الحقن البلاستيكي الذي يحمل الضغط لمدة دقائق في المرة الواحدة. تسرد لوحات أسماء المحرك تصنيف الخدمة على أنه S1 للخدمة المستمرة أو S3 للخدمة المتقطعة، ومطابقة هذا التصنيف مع ملف تعريف التطبيق الفعلي يمنع كلاً من السخونة الزائدة المزعجة والحجم الزائد غير الضروري.
كفاءة الطاقة ومحركات التردد المتغير
إن المحرك ذو السرعة الثابتة الذي يقوم بتشغيل مضخة هيدروليكية بأقصى سرعة بشكل مستمر، حتى عندما يحتاج النظام إلى تدفق جزئي فقط، يهدر كمية كبيرة من الطاقة كحرارة عبر صمام التنفيس. يتيح إقران محرك HPU مع محرك التردد المتغير لسرعة المحرك تتبع الطلب الفعلي للنظام بدلاً من التشغيل بمعدل دورة واحدة ثابتة في الدقيقة على مدار الساعة.
| حالة التشغيل | محرك ذو سرعة ثابتة | محرك يتم التحكم فيه بواسطة VFD |
| الخمول / الاستعداد | تم الحفاظ على سحب الطاقة الكامل | انخفضت السرعة إلى ما يقرب من الصفر |
| تحميل جزئي | يتم التخلص من التدفق الزائد من خلال صمام التنفيس | التدفق يتوافق مباشرة مع الطلب |
| بدء التشغيل Inrush | ارتفاع التيار العالي في كل بداية | المنحدر الناعم يقلل من الارتفاع الحالي |
| مستوى الضوضاء | ضوضاء ثابتة بأقصى سرعة | قطرات مع انخفاض السرعة |
اختلافات الطاقة والتحكم بين محركات HPU ذات السرعة الثابتة والمتحكم فيها بواسطة VFD.
أظهرت البيانات الميدانية التي تم جمعها عبر العديد من منشآت الضغط والحقن الصناعية توفير الطاقة بين 30 و60 بالمئة بعد التعديل التحديثي لمحركات HPU ذات السرعة الثابتة باستخدام محركات متغيرة التردد، اعتمادًا على مقدار دورة العمل التي يتم إنفاقها عند التحميل الجزئي مقابل التحميل الكامل. تميل التطبيقات ذات فترات الخمول أو السكون الطويلة، مثل محطات تثبيت قوالب حقن البلاستيك، إلى تحقيق أكبر المكاسب، في حين تشهد التطبيقات التي تعمل بالقرب من الحمل الكامل بشكل مستمر وفورات أصغر ولكن لا تزال ذات معنى.
حيث تضيف VFDs أكبر قيمة
عمليات الضغط والتثبيت، وحوامل الاختبار مع متطلبات التدفق المتغيرة، وأي وحدة HPU تقضي وقتًا كبيرًا في التباطؤ بين الدورات هي أقوى المرشحين لتعديل VFD. تطبيقات الخدمة المستمرة التي تعمل بمعدل تدفق ثابت واحد على مدار الساعة تشهد فائدة أقل، نظرًا لأن المحرك يعمل بالفعل بالقرب من النقطة الأكثر كفاءة في معظم الأوقات.
اقتران ومحاذاة المحرك إلى المضخة
يعد الاتصال بين عمود المحرك وعمود المضخة مصدرًا متكررًا للفشل المبكر الذي لا علاقة له بالتصنيف الكهربائي للمحرك. يؤدي عدم المحاذاة بين المحرك وعمود المضخة إلى ظهور حمل نصف قطري على المحامل التي لم يتم تصميمها لتحمله، مما يؤدي إلى تقصير الختم وعمر المحمل على كلا المكونين حتى عندما يعمل المحرك نفسه تمامًا كما هو محدد.
- استخدم أداة توصيل مرنة تتناسب مع عزم دوران المحرك وسرعته، وليس فقط قدرته الحصانية
- تحقق من المحاذاة الزاوية والمتوازية باستخدام مؤشر الاتصال أو أداة المحاذاة بالليزر قبل التثبيت النهائي
- تأكد من أن مبيت الجرس أو شفة التثبيت SAE تتوافق مع حجم إطار المحرك ومعيار تركيب المضخة
- أعد التحقق من المحاذاة بعد أول 100 ساعة من التشغيل، حيث يمكن أن تستقر مسامير التثبيت والوصلات المطاطية
- افحص ملحق أداة التوصيل أو عنصر المطاط الصناعي سنويًا للتأكد من عدم وجود تشققات، نظرًا لأن هذا عنصر قابل للتآكل حتى في النظام الذي تمت محاذاته بشكل صحيح
توجد معايير التركيب SAE، مثل فلنجات SAE A، وB، وC، وD، خصيصًا بحيث يمكن إقران المحركات والمضخات من الشركات المصنعة المختلفة دون الحاجة إلى تصنيع آلي مخصص. يؤدي التأكد من حجم شفة SAE وأبعاد العمود المفتاحي أو المحزوز قبل الشراء إلى تجنب عدم التطابق الذي قد يتطلب محولًا مخصصًا، مما يضيف التكلفة ونقطة إضافية من عدم المحاذاة المحتملة لنظام الدفع.
ممارسات الصيانة التي تعمل على إطالة عمر محرك HPU
يمكن لمحرك HPU الذي يتم صيانته جيدًا في بيئة صناعية نظيفة أن يعمل بشكل موثوق لمدة تتراوح من 15 إلى 20 عامًا، في حين أن المحرك المهمل في بيئة قذرة أو شديدة الحرارة يمكن أن يفشل في غضون 2 إلى 3 سنوات. يعود الاختلاف دائمًا تقريبًا إلى عدد قليل من عادات الصيانة المتكررة بدلاً من أي تدخل جذري واحد.
فحص المحمل والتشحيم
يجب فحص محامل المحرك للتأكد من عدم وجود ضوضاء أو اهتزاز أو حرارة غير عادية على فترات منتظمة، مع اتباع فترات التشحيم للوحة اسم الشركة المصنعة أو دليل الصيانة بدلاً من جدول عام. إن الإفراط في التشحيم ضار تمامًا مثل عدم التشحيم الزائد، لأنه يمكن أن يسبب ارتفاع درجة حرارة المحمل وانفجار الختم.
المراقبة الحرارية
تعد درجة حرارة لف المحرك أحد أوضح المؤشرات المبكرة للمشكلة قبل حدوث الفشل. إن درجة حرارة الملف المستمرة التي تزيد بمقدار 10 درجات مئوية عن فئة درجة الحرارة المقدرة للمحرك تؤدي إلى خفض عمر العزل المتوقع إلى النصف تقريبًا.
جودة الإمدادات الكهربائية
يمكن أن يؤدي عدم توازن الجهد عبر المراحل الثلاث لأكثر من 1 بالمائة إلى زيادة تسخين المحرك بشكل غير متناسب، ويعد عدم التوازن المستمر فوق 5 بالمائة بمثابة مقدمة شائعة لفشل اللف المبكر في محركات HPU الصناعية.
التحكم في التلوث
يجب أن تظل زعانف التبريد وفتحات التهوية والمنطقة المحيطة بالمحرك خالية من بقايا الزيت الهيدروليكي والدقائق المعدنية والغبار، نظرًا لأن تراكم التلوث يحد من تدفق الهواء ويعد أحد الأسباب الرئيسية لارتفاع درجة الحرارة البطيء الذي يصعب تشخيصه.
قائمة مراجعة الصيانة ربع السنوية
- حافظ على زعانف التبريد وفتحات التهوية خالية من الغبار والحطام
- تحقق من بقاء جهد الإمداد في حدود 10 بالمائة من تصنيف لوحة الاسم
- فحص مسامير التوصيل والتركيب بحثًا عن الارتخاء
- تتبع تيار المحرك مع مرور الوقت للقبض على تآكل المضخة في وقت مبكر
- سجل قراءات درجة الحرارة المتعرجة لاكتشاف الاتجاهات التصاعدية التدريجية
تشخيص مشاكل محرك HPU الشائعة
تعود معظم مشكلات محرك HPU التي تم الإبلاغ عنها إلى أحد الأسباب الجذرية الثلاثة: مشكلات الإمداد الكهربائي، أو مشكلات الاقتران الميكانيكي، أو الخطأ في الضغط الخلفي للنظام الهيدروليكي على أنه خطأ في المحرك. يؤدي فصل هذه العناصر مبكرًا إلى منع استبدال محرك جيد تمامًا عندما تكون المشكلة الفعلية في مكان آخر في الدائرة.
| أعراض | السبب المحتمل | التحقق الأول |
| طنين المحرك لكنه لا يدور | فقدان مرحلة واحدة أو المضخة المضبوطة | تحقق من جميع الفولتية ثلاثية الطور |
| رحلات زائدة متكررة | محرك صغير الحجم أو ارتفاع ضغط النظام | تحقق من ضبط صمام التنفيس مقابل تصنيف المحرك |
| الاهتزاز المفرط | اقتران اختلال أو محامل البالية | فحص محاذاة اقتران أولا |
| ارتفاع درجة الحرارة أثناء العمل العادي | التهوية المسدودة أو الجهد المنخفض | فتحات نظيفة وقياس الجهد العرض |
| حركة الاسطوانة بطيئة أو ضعيفة | المضخة البالية بدلاً من مشكلة المحرك | قم بقياس مخرجات التدفق الفعلي مقابل GPM المقدر |
الأعراض الحركية الشائعة لـ HPU مع الأسباب المحتملة والخطوة التشخيصية الأولى.
فصل أعطال الموتور عن أعطال الهيدروليك
إن فحص التيار البسيط يقطع شوطا طويلا نحو فصل مشكلة المحرك الحقيقية عن مشكلة النظام الهيدروليكي. إذا كان المحرك يسحب تيارًا عاديًا ولكن أداء النظام كان ضعيفًا، فعادةً ما تكون المشكلة في اتجاه مجرى النهر في المضخة أو الصمامات أو المحركات. إذا كان المحرك يسحب تيارًا زائدًا مقارنةً بتصنيف اللوحة الخاصة به، فإن الحمل على المحرك نفسه، سواء من المضخة أو من مشكلة ربط ميكانيكية، هو السبب الأكثر احتمالاً.
الأسئلة المتداولة حول HPU Motors
ما حجم المحرك الذي أحتاجه لوحدة الطاقة الهيدروليكية؟
يعتمد حجم المحرك على معدل التدفق المطلوب والحد الأقصى لضغط النظام، ويتم حسابه باستخدام الصيغة HP يساوي GPM مرات PSI مقسومًا على 1714. تتطلب المكبس الذي يحتاج إلى 15 GPM عند 2000 PSI حوالي 17.5 HP، يتم تقريبه عادةً إلى إطار محرك 20 HP لترك هامش لارتفاع الضغط.
هل يمكن لمحرك أحادي الطور تشغيل وحدة الطاقة الهيدروليكية؟
نعم، يمكن للمحركات أحادية الطور أن تقود وحدات طاقة هيدروليكية أصغر تصل إلى 10 حصان تقريبًا، ولكنها عمومًا تتمتع بعزم دوران أقل من المحركات ثلاثية الطور من نفس التصنيف، وهو أمر مهم للتطبيقات ذات حمل بدء التشغيل العالي مثل المكابس التي تبدأ تحت الضغط.
كم من الوقت يجب أن يستمر محرك HPU؟
عادة ما يستمر محرك HPU ذو الحجم المناسب والمحافظة عليه في بيئة نظيفة لمدة تتراوح من 15 إلى 20 عامًا من الخدمة، في حين أن المحركات المعرضة للحرارة أو الغبار أو عدم توازن الجهد الكهربي أو عدم المحاذاة المزمنة غالبًا ما تفشل في غضون 2 إلى 3 سنوات.
لماذا يسخن محرك HPU الخاص بي تحت الحمل العادي؟
الأسباب الأكثر شيوعًا هي فتحات التبريد المسدودة التي تحد من تدفق الهواء، أو جهد الإمداد الذي يعمل تحت تصنيف لوحة الاسم، أو المضخة التي تتطلب عزم دوران أكبر من المحرك الذي تم تصنيفه لتقديمه بشكل مستمر بسبب إعدادات صمام التنفيس كبيرة الحجم.
هل إضافة VFD إلى محرك HPU يوفر الطاقة بالفعل؟
نعم، تُظهر النتائج الميدانية عبر المنشآت الصناعية توفيرًا في الطاقة بنسبة تتراوح بين 30 و60 بالمائة بعد إضافة التحكم في محرك التردد المتغير، مع تحقيق أكبر المكاسب في التطبيقات التي تتمتع بفترات خمول طويلة أو تحميل جزئي بين دورات العمل.
ما هو الفرق بين قوة المحرك وإزاحة المضخة؟
تصف القدرة الحصانية للمحرك مقدار الطاقة الدورانية التي يمكن للمحرك توفيرها، بينما تصف إزاحة المضخة مقدار حجم السائل الذي تتحركه المضخة في كل دورة. معًا عند دورة معينة في الدقيقة، تحدد هاتان القيمتان معدل التدفق الفعلي للنظام وقدرة الضغط.
ما هي فئة العزل التي يجب أن يمتلكها محرك HPU؟
يعد العزل من الفئة F هو الاختيار القياسي لمعظم محركات HPU الصناعية اليوم، مما يوفر درجة تحمل أعلى لدرجة الحرارة من تصميمات الفئة B القديمة بينما يظل متاحًا على نطاق واسع عبر العلامات التجارية للمحركات وأحجام الإطارات.
كم مرة يجب فحص محاذاة محرك HPU؟
يجب التحقق من المحاذاة عند التثبيت، وإعادة فحصها بعد أول 100 ساعة من التشغيل مع استقرار أجهزة التثبيت، ثم فحصها أثناء الصيانة ربع السنوية الروتينية، أو قبل ذلك إذا زاد الاهتزاز أو الضوضاء بشكل ملحوظ.
