تم بناء وحدة الطاقة الهيدروليكية من ست مجموعات وظيفية تعمل معًا: أ الخزان الذي يخزن ويرطب السائل، أ مضخة الذي يحول الطاقة الميكانيكية إلى تدفق، و محرك كهربائي الذي يحرك المضخة، أ تجميع الصمام الذي يوجه وينظم الضغط، أ دائرة الترشيح الذي يحمي الأسطح الداخلية من التلوث، والأجهزة الداعمة مثل المبردات، والمراكم، والمشعبات، والأختام، والأجهزة. كل مكون من مكونات وحدة الطاقة الهيدروليكية له تأثير مباشر على استقرار ضغط النظام، وعمر السوائل، ومدة تشغيل الوحدة قبل أن تحتاج إلى الخدمة.
يعتمد حجم ودرجة كل جزء على دورة العمل، ودرجة الحرارة المحيطة، والضغط الذي تتطلبه المحركات النهائية. تحتاج الوحدة المصممة لمكبس الختم الذي يتم تشغيله كل بضع ثوانٍ إلى استجابة صمام وقدرة تبريد مختلفة عن الوحدة التي تحمل مشبكًا ثابتًا لساعات. إن مطابقة المكونات لدورة العمل الفعلية، بدلاً من التخلف عن التكوين القياسي للكتالوج، عادة ما يكون هو الفرق بين وحدة الطاقة التي تدوم لعقد من الزمن والوحدة التي تحتاج إلى إعادة البناء خلال عامين.
من المفيد أيضًا التفكير في وحدة الطاقة الهيدروليكية كحلقة مغلقة بدلاً من مجموعة من الأجزاء المنفصلة. تؤثر جودة السوائل التي يحددها الخزان ودائرة الترشيح على تآكل المضخة، ويؤثر تآكل المضخة على التسرب الداخلي وتوليد الحرارة، وتؤثر الحرارة على اللزوجة، وتؤثر اللزوجة على مدى دقة الصمامات في التحكم في التدفق. تظهر الحلقة الضعيفة في أي مجموعة مكونة منفردة في النهاية كعرض في مكان آخر في الدائرة، ولهذا السبب يجب أن تبدأ عملية استكشاف أخطاء وحدة الطاقة وإصلاحها دائمًا بحالة السوائل قبل النظر إلى أي جزء فردي.
تتناول الأقسام أدناه كل مجموعة مكونة رئيسية، وما هي التغييرات بين التكوينات والمعايير ونقاط البيانات التي يشير إليها المهندسون عادةً عند تحديد الأجزاء، وأنماط الفشل التي تظهر في أغلب الأحيان في الميدان.
يقوم الخزان بأكثر من مجرد الاحتفاظ بالزيت. فهو يستقر الهواء المحصور، ويبدد الحرارة من خلال مساحة سطحه، ويسمح للملوثات بالتسرب قبل سحب السائل مرة أخرى إلى مدخل المضخة. إن الخزان الصغير الحجم بالنسبة لمعدل تدفق المضخة الخاص به سوف يعيد تدوير السائل الساخن الهوائي، مما يؤدي إلى تسريع عملية الأكسدة وتقصير عمر الختم عبر كل مكون آخر في الدائرة.
قاعدة البدء المستخدمة على نطاق واسع تحدد حجم الخزان عند ثلاثة إلى خمسة أضعاف التدفق المقنن للمضخة بالجالون في الدقيقة ، معبرا عنها بالجالون. وبالتالي فإن الوحدة المبنية حول مضخة 20 جالونًا في الدقيقة ستستخدم عادةً خزانًا بسعة 60 إلى 100 جالون، مع حجز الطرف السفلي للوحدات التي تتضمن بالفعل تبريدًا إضافيًا.
| نوع الواجب | نسبة الخزان إلى التدفق الموصى بها | تكوين يربك نموذجي |
|---|---|---|
| التشغيل المستمر، الحمل الحراري العالي | 4:1 إلى 5:1 | لوحة حاجزة كاملة الارتفاع مع ناشر إرجاع |
| واجب متقطع، العمل الصحفي القياسي | 3:1 إلى 4:1 | حاجز جزئي يفصل بين الشفط والعودة |
| وحدات متنقلة أو محدودة المساحة | 2:1 إلى 3:1 | ناشر داخلي فقط، بدون حاجز كامل |
تحمل الخزانات أيضًا منافذ التعبئة والصرف، ومتنفسًا يحتوي على عنصر مجفف أو جسيمات، وسدادة تصريف مغناطيسية لالتقاط حطام التآكل الحديدي، وزجاج رؤية أو مقياس مستوى على شكل عائم. يعد تخطي القابس المغناطيسي اختصارًا شائعًا في وحدات الطاقة الهيدروليكية منخفضة التكلفة، وهو أحد أرخص الإضافات مقارنة بالحماية من التآكل التي توفرها.
غالبًا ما يتم التغاضي عن اللوحة الحاجزة الداخلية، لكن موضعها يحدد مقدار وقت بقاء السائل قبل سحبه مرة أخرى إلى المضخة. يؤدي وضع حاجز قريب جدًا من منفذ الشفط إلى تقصير مسافة التثبيت الفعالة ويسمح للسائل الهوائي بإعادة التدوير بشكل أسرع مما يمكنه التخلص من الغاز. يتم عادةً قطع خطوط الإرجاع بزاوية 45 درجة ويتم وضعها أسفل سطح السائل لتقليل الرش وتكوين الرغوة، كما يعمل الناشر المثبت على خط الإرجاع على توزيع التدفق عبر منطقة أوسع بدلاً من توجيه تيار عالي السرعة مباشرة إلى جدار الخزان.
يظل الفولاذ الكربوني هو مادة الخزان القياسية لأسباب تتعلق بالتكلفة، وعادة ما يتم تشطيبه بطبقة داخلية مقاومة لنوع السائل المحدد المستخدم، حيث يتفاعل كل من الزيت المعدني والماء والجليكول والسوائل القابلة للتحلل بشكل مختلف مع الفولاذ غير المعالج. تظهر خزانات الفولاذ المقاوم للصدأ على الوحدات في البيئات المخصصة للطعام أو الغسيل أو التآكل حيث قد يؤدي فشل الطلاء إلى حدوث خطر التلوث. تظهر خزانات الألمنيوم على الأجهزة المحمولة والحساسة للوزن، مما يؤدي إلى بعض مقاومة الانبعاج من أجل تقليل الوزن بشكل كبير.
السائل نفسه هو مكون عامل، وليس مجرد وسيط، واختيار الدرجة الخاطئة يقوض كل جزء آخر في الدائرة بغض النظر عن مدى جودة تحديد تلك الأجزاء.
يتم تحديد اللزوجة بشكل عام حسب درجة ISO، حيث يغطي ISO 32 وISO 46 معظم التطبيقات الصناعية ذات المناخ المعتدل وISO 68 مخصص للوحدات التي تعمل في درجات حرارة محيطة مرتفعة باستمرار. يؤدي تشغيل سائل رقيق جدًا لدرجة حرارة التشغيل إلى زيادة التسرب الداخلي عبر المضخة والصمامات، مما يقلل من الكفاءة الحجمية، في حين أن السائل السميك جدًا يزيد من قيود مدخل المضخة ويمكن أن يؤدي إلى تجويع المضخة عند بدء التشغيل في الظروف الباردة. ويشير مؤشر اللزوجة الذي يزيد عن 100 إلى أن السائل يقاوم الترقق مع ارتفاع درجة الحرارة، وهو أمر مهم أكثر بالنسبة للوحدات التي تشهد تأرجحًا موسميًا واسعًا في درجة الحرارة مقارنة بالتركيبات الداخلية التي يتم التحكم في مناخها.
تقوم المضخة بضبط معدل التدفق، بالإضافة إلى ضبط صمام التنفيس، والحد الأقصى لضغط العمل للوحدة بأكملها. تغطي ثلاث هياكل للمضخات الغالبية العظمى من وحدات الطاقة الهيدروليكية الصناعية.
توفر مضخة الإزاحة الثابتة معدل تدفق ثابت عند سرعة عمود معينة بغض النظر عن الحمل، مع تجاوز التدفق الزائد عبر صمام التنفيس كحرارة. تعمل المضخة المعوضة للضغط ذات الإزاحة المتغيرة على تقليل إنتاجها بمجرد وصول النظام إلى الضغط المحدد، مما يؤدي إلى تقليل توليد الحرارة والسحب الكهربائي بشكل كبير على الوحدات ذات فترات المكوث الطويلة. يتم استرداد التكلفة الأولية المرتفعة للمضخة المتغيرة في كثير من الأحيان في غضون بضع سنوات من خلال انخفاض تكاليف التبريد والطاقة على الوحدات التي تقضي معظم دورتها في الضغط بدلاً من التدفق المتحرك.
يتم تركيب معظم المضخات الصناعية مباشرة على المحرك من خلال مبيت الجرس والوصلة المرنة بدلاً من محرك الحزام، مما يحافظ على اتساق محاذاة العمود ويتجنب الحمل الزائد للصيانة لشد الحزام. إن اختيار مادة التوصيل مهم أكثر مما قد يبدو - فأداة التوصيل شديدة الصلابة تنقل اهتزاز المحرك مباشرة إلى عمود المضخة وتسرع من تآكل المحمل، في حين أن أداة التوصيل شديدة الليونة يمكن أن ينتهي بها الأمر تحت انعكاسات الحمل المفاجئة. عادةً ما يتم الاحتفاظ بتسامح المحاذاة بين المحرك وعمود المضخة في حدود بضعة أجزاء من الألف من البوصة، نظرًا لأن المحاذاة الخاطئة خارج هذا النطاق تظهر كتسرب سابق لأوانه لختم العمود قبل وقت طويل من تأثيره على الأداء.
تعمل مضخة المكبس الجديدة عادةً بكفاءة حجمية تتراوح من 92 إلى 97 بالمائة، مما يعني فقدان نسبة صغيرة فقط من الناتج النظري بسبب الانزلاق الداخلي. مع تآكل المضخة، يزداد هذا الانزلاق، ويظل الضغط أقل ثباتًا تحت الحمل على الرغم من أن المضخة قد تستمر في التشغيل والعمل بشكل طبيعي. إن تتبع تدفق الخرج أو اضمحلال الضغط تحت الحمل الثابت مع مرور الوقت يعطي تحذيرًا مبكرًا عن تآكل المضخة بدلاً من انتظار الفشل الكامل.
يجب أن يتوافق المحرك مع متطلبات القدرة الحصانية للمضخة عند ضغط التشغيل المقصود، وليس فقط معدل التدفق. يتم حساب القدرة الحصانية للدائرة الهيدروليكية من التدفق والضغط معًا، وبالتالي فإن المضخة التي تبدو متواضعة عند التدفق وحده يمكنها أن تتطلب محركًا كبيرًا إذا كان من المتوقع أن تتحمل الضغط العالي بشكل مستمر.
| إطار المحرك | نطاق القدرة الحصانية المشتركة | تطبيق نموذجي |
|---|---|---|
| نيما 56C / 143TC-145TC | من 1 إلى 5 حصان | وحدات متنقلة صغيرة، مصاعد ذات محرك واحد |
| 184TC-215TC | 7.5 إلى 20 حصان | المكابس والمشابك الصناعية القياسية |
| 254TC وأكبر | 25 حصان فما فوق | الآلات الصناعية للخدمة المستمرة، القولبة بالحقن |
تهيمن محركات TEFC (المغلقة تمامًا والمبردة بالمروحة) على تركيبات وحدات الطاقة الهيدروليكية الصناعية لأن طرف المضخة يتعرض لضباب الزيت والجسيمات المحمولة بالهواء. دورة العمل مهمة أيضًا هنا: المحرك المُصنف للخدمة المستمرة (S1) سوف يعمل بشكل أكثر برودة خلال نوبة عمل مدتها ثماني ساعات من المحرك المُصنف فقط للخدمة المتقطعة، حتى لو كان كلاهما يشتركان في نفس القدرة الحصانية للوحة الاسم.
يعد التشغيل المباشر على الخط أمرًا شائعًا بالنسبة للمحركات الصغيرة ولكنه ينتج تيار تدفق عدة مرات من تيار التشغيل المقدر، والذي يمكن أن يمثل مشكلة في المنشآت ذات الخدمة الكهربائية المحدودة أو في الوحدات التي تبدأ وتتوقف بشكل متكرر طوال نوبة العمل. تعمل محركات التشغيل الناعمة ومحركات التردد المتغير على تقليل هذا التدفق، كما يسمح محرك التردد المتغير بالإضافة إلى ذلك بتقليل سرعة المحرك خلال فترات انخفاض الطلب من الدورة، مما يقلل من استخدام الطاقة والضوضاء. في الوحدات التي تكون فيها المضخة ذات إزاحة ثابتة، يعد إقرانها بـ VFD أحد أكثر التغييرات التحديثية فعالية لتقليل استهلاك الطاقة الاحتياطية دون استبدال المضخة نفسها.
تفترض تقييمات لوحة اسم المحرك درجة حرارة محيطة قياسية، عادة 40 درجة مئوية. غالبًا ما تعمل الوحدات المثبتة في خزانات مغلقة أو غرف ميكانيكية ساخنة أو ضوء الشمس المباشر في بيئة محيطة أعلى من خط الأساس، ويجب تخفيض القدرة الحصانية القابلة للاستخدام للمحرك وفقًا لذلك وإلا سيعمل المحرك بشكل أكثر سخونة من فئة العزل الخاصة به، مما يؤدي إلى تقصير عمر اللف قبل حدوث أي عطل ميكانيكي.
الصمامات هي المكان الذي يتشكل فيه سلوك وحدة الطاقة الهيدروليكية فعليًا. تظهر ثلاث عائلات صمامات في كل تصميم تقريبًا، إلى جانب العديد من أنواع الصمامات المتخصصة المستخدمة في الدوائر الأكثر تطلبًا.
تعمل الصمامات الاتجاهية التي تعمل بالملف اللولبي على توجيه التدفق لتمديد المشغل أو سحبه أو تثبيته. يحدد تكوين التخزين المؤقت ما إذا كانت الدائرة مفتوحة المركز، أو مركزًا مغلقًا، أو مركزًا ترادفيًا في حالة الراحة، وهو ما يؤثر بدوره على كيفية تصرف المضخة عندما لا يتم نقل الصمام. عادةً ما يتراوح وقت الاستجابة في صمام الملف اللولبي ذو المحرك الرطب القياسي من 20 إلى 50 مللي ثانية، في حين تستبدل الصمامات الاتجاهية المتناسبة بعضًا من تلك السرعة من أجل انتقال متحكم فيه ومنحدر يقلل من تحميل الصدمات على المشغل والهيكل المتصل.
يقوم صمام التنفيس بتعيين سقف الضغط المطلق للدائرة ويحمي كل مكون في اتجاه مجرى النهر من حدث التحميل الزائد. يتم ضبطه عادةً بنسبة 10 إلى 20 بالمائة فوق أعلى ضغط عمل يحتاجه النظام، مما يوفر هامشًا دون إهدار الطاقة عبر مسار التنفيس أثناء التشغيل العادي. تتمتع صمامات التنفيس التي يتم تشغيلها بشكل تجريبي بتحمل ضغط أكثر إحكامًا في ظل تدفق متفاوت مقارنة بصمامات التنفيس ذات التأثير المباشر وهي الخيار القياسي في أي دائرة أعلى من 10 جالونًا في الدقيقة تقريبًا.
تقوم الصمامات الإبرة، وأدوات التحكم في التدفق المعوضة للضغط، ومقسمات التدفق بإدارة سرعة المحرك بشكل مستقل عن اختلاف الحمل. تحتفظ الإصدارات المعوضة للضغط بمعدل تدفق محدد حتى مع تغير ضغط الحمل، وهو أمر مهم في أي تطبيق يتطلب اتساق وقت الدورة، مثل التثبيت المتزامن.
في المحركات الرأسية، يمنع صمام الموازنة الحمل الزائد من السقوط الحر في حالة تمزق خرطوم أو فقدان صمام الاتجاه للإشارة، وذلك عن طريق الحفاظ على الضغط الخلفي على جانب مخرج المحرك حتى يتم الضغط على جانب المدخل بشكل فعال. يتم التعامل مع صمامات حمل الحمولة من هذا النوع على أنها مكونات هامة للسلامة في أي تطبيق حيث قد يؤدي الهبوط غير المتحكم فيه إلى خلق خطر، مثل منصات الرفع أو مكابس الضغط.
تجمع مشعبات الصمامات بشكل متزايد بين العديد من هذه الوظائف في كتلة مصبوبة أو محفورة واحدة، مما يقلل عدد التركيبات الخارجية ونقاط التسرب مقارنة بمجموعة الصمامات المنفصلة.
التلوث هو المسؤول عن غالبية حالات فشل المكونات الهيدروليكية غير المخطط لها، والترشيح هو الدفاع الأساسي. تستخدم وحدة الطاقة الهيدروليكية المحددة جيدًا الترشيح في أكثر من نقطة في الدائرة بدلاً من الاعتماد على موقع مرشح واحد.
| موقع التصفية | تصنيف ميكرون نموذجي | الغرض الأساسي |
|---|---|---|
| مصفاة الشفط | 100 إلى 150 ميكرون | يحمي مدخل المضخة من الحطام الكبير |
| مرشح خط الضغط | 10 إلى 25 ميكرون | يحمي الصمامات والأسطوانات أسفل المضخة |
| مرشح خط العودة | 10 إلى 25 ميكرون | يرتدي المصيد الحطام قبل أن يدخل الخزان مرة أخرى |
يتم عادةً تتبع نظافة السوائل باستخدام عد الجسيمات ISO 4406، والذي يشير إلى ثلاثة أرقام تمثل عدد الجسيمات عند 4 و6 و14 ميكرون. يعد رمز مثل 18/16/13 هدفًا واقعيًا لدائرة صناعية متوسطة الضغط، بينما تتطلب الصمامات المتناسبة والمؤازرة عمومًا رمزًا أكثر إحكامًا في نطاق 16/14/11. يتيح مؤشر الانسداد، سواء كان مرئيًا أو كهربائيًا، لموظفي الصيانة تغيير العناصر بناءً على الحالة الفعلية بدلاً من الفاصل الزمني الثابت للتقويم، مما يقلل من تغييرات العناصر المبكرة ومخاطر تجاوز سعة الفلتر.
غالبًا ما يتم التعبير عن أداء عنصر المرشح كنسبة بيتا، والتي تقارن عدد الجزيئات التي تزيد عن حجم معين عند المنبع والمصب للعنصر. تعني نسبة بيتا البالغة 200 عند 10 ميكرون أن الفلتر يزيل 199 من كل 200 جسيم بهذا الحجم أو أكبر، ويعتبر تصنيفًا عالي الكفاءة لمرشح خط الضغط. تعتبر نسبة بيتا أكثر أهمية من تصنيف الميكرون الرئيسي وحده، نظرًا لأن مرشحين تم الإعلان عنهما بنفس حجم الميكرون يمكن أن يكون لهما كفاءة التقاط فعلية مختلفة جدًا اعتمادًا على بنية الوسائط.
تضيف بعض وحدات الطاقة الهيدروليكية حلقة ترشيح مخصصة خارج الخط، تعمل بشكل مستمر من خلال مضخة مساعدة صغيرة مستقلة عن دورة عمل الدائرة الرئيسية. يحافظ ترتيب حلقة الكلى هذا على نظافة الخزان حتى أثناء الفترات التي تكون فيها المضخة الرئيسية في وضع الخمول، وهو أمر شائع في الخزانات كبيرة الحجم حيث لا يمكن للترشيح المباشر وحده أن يقلب حجم السائل بالكامل في كثير من الأحيان بما يكفي لتحقيق هدف نظافة محكم.
يقوم المركم بتخزين الطاقة الهيدروليكية تحت الضغط، باستخدام مكبس أو مثانة أو حاجز لفصل السائل عن حجم الغاز المشحون مسبقًا، وغالبًا ما يكون النيتروجين. في وحدة الطاقة الهيدروليكية، تخدم المراكم عدة أغراض متميزة.
تعد المجمعات على شكل المثانة هي الخيار الأكثر شيوعًا في الخدمات الصناعية العامة لأنها توفر توازنًا جيدًا بين سرعة الاستجابة والتكلفة. يتم عادةً ضبط ضغط ما قبل الشحن على ما يقرب من 90 بالمائة من الحد الأدنى لضغط تشغيل النظام ويجب فحصه بشكل دوري، نظرًا لأن شحنة النيتروجين تنخفض ببطء بمرور الوقت من خلال مادة المثانة.
تستخدم مراكم المكبس مكبسًا حرًا بدلاً من المثانة المرنة لفصل الغاز والسوائل، مما يسمح لها بالتعامل مع كميات أكبر ومعدلات دورات أعلى دون مخاوف التعب التي تحد من عمر المثانة في ظل التدوير السريع المستمر. وهي أكثر شيوعًا في المكابس الصناعية ومعدات الاختبار ذات الخدمة المستمرة حيث يرى المجمع آلاف دورات الشحن والتفريغ في كل نوبة عمل.
يظهر كل عدم كفاءة في الدائرة الهيدروليكية على شكل حرارة، والحرارة الزائدة هي إحدى أسرع الطرق لتحلل كل من السائل والأختام في جميع أنحاء الوحدة. تستخدم المبادلات الحرارية المبردة بالهواء قلبًا رادياتيرًا يدار بمروحة وتتناسب مع التركيبات التي يتوفر فيها الهواء المحيط ولا يتوفر الماء، بينما توفر المبادلات الحرارية المبردة بالماء تبريدًا أكثر اتساقًا في البيئات الساخنة أو المتربة ولكنها تتطلب إمدادًا بالمياه المبردة أو مرة واحدة.
تتوافق قدرة التبريد عمومًا مع الحمل الحراري الناتج عن تجاوز صمام التنفيس، وانخفاض الضغط عبر الصمامات، وعدم كفاءة المضخة، وليس فقط مع القدرة الحصانية للمحرك. الوحدات التي تعمل بمضخة ذات إزاحة ثابتة مقابل صمام مغلق المركز لفترات سكون طويلة تولد حرارة أكثر بكثير من مضخة الإزاحة المتغيرة التي تقوم بنفس الوظيفة، ويجب أن تعكس مواصفات المبرد هذا الاختلاف بدلاً من القاعدة العامة القائمة على القدرة الحصانية.
تعمل المروحة التي يتم التحكم فيها ثرموستاتيًا أو الصمام الالتفافي الموجود على الدائرة المبردة بالماء على منع درجة حرارة السائل من التأرجح كثيرًا في أي من الاتجاهين، نظرًا لأن السائل الذي يعمل بشكل بارد جدًا يزيد من اللزوجة وتقييد مدخل المضخة تمامًا كما يؤدي التشغيل الساخن جدًا إلى تقليل اللزوجة وقوة الغشاء.
تتجنب الوحدات المبردة بالهواء مشاكل السباكة ومعالجة المياه والتفريغ التي تأتي مع نظام تبريد المياه، مما يجعلها الاختيار الأبسط لمعظم المنشآت الصناعية المستقلة. وفي المقابل، تحافظ الوحدات المبردة بالماء على درجة حرارة سائلة أكثر استقرارًا بغض النظر عن ظروف الهواء المحيط وتشغل مساحة مادية أقل حول الوحدة نفسها، وهو أمر مهم في المنشآت التي تكون فيها المساحة الأرضية أو خلوص تدفق الهواء محدودًا. تستخدم بعض التركيبات الأكبر حجمًا مبرد الماء إلى الهواء ذو الحلقة المغلقة خصيصًا للحصول على استقرار تبريد الماء دون القلق بشأن استهلاك المياه وتصريفها في نظام مفتوح لمرة واحدة.
تعمل الكتل المتشعبة على دمج تركيب الصمام والنقل الداخلي في جسم واحد مصنوع آليًا أو مصبوب، مما يقلل عدد الخراطيم الخارجية ونقاط التسرب التي تأتي معها. لقد حلت الصمامات ذات نمط الخرطوشة التي يتم ربطها مباشرة في تجاويف متعددة محل مجموعات الصمامات المكدسة القديمة إلى حد كبير في وحدات الطاقة الهيدروليكية الجديدة لأنها تقلل من البصمة وعمالة التجميع.
يتم تصنيف الخرطوم من خلال ضغط العمل، وضغط الانفجار، ونصف قطر الانحناء، ويعتبر الخرطوم الأصغر حجمًا أحد الأسباب الأكثر شيوعًا لانخفاض الضغط الذي يتم تشخيصه بشكل خاطئ على أنه مشكلة في المضخة أو الصمام. يُفضل الآن ختم الوجه الدائري والتركيبات ذات الحلقة الدائرية على تركيبات التوهج القديمة في دوائر الضغط العالي لأنها تُغلق بشكل موثوق دون الاعتماد على عزم الدوران من المعدن إلى المعدن وحده، مما يقلل من تسرب البكاء عند نقاط الاتصال طوال عمر الوحدة.
يتم استخدام الأنابيب الفولاذية أو غير القابلة للصدأ بشكل عام للتشغيل الدائم بين الخزان والمضخة والمشعب على الوحدات الثابتة، حيث أن الأنابيب الصلبة تقاوم التآكل وتدوم أكثر من الخرطوم طوال عمر التركيب. يتم حجز الخرطوم المرن للتوصيلات بالمكونات المتحركة، مثل الأسطوانة التي تنتقل، أو للأقسام التي تتطلب عزل الاهتزاز عن المضخة والمحرك. إن خلط الاثنين بشكل مناسب، بدلاً من تشغيل خرطوم لدائرة ثابتة بأكملها بعيدًا عن الراحة أثناء التجميع، يؤدي إلى إطالة الفاصل الزمني للخدمة بين عمليات إصلاح التسرب.
يتم ضبط حجم الخط عمومًا للحفاظ على سرعة السوائل ضمن النطاقات المقبولة - ما يقرب من 2 إلى 4 أقدام في الثانية على خطوط الشفط، ومن 10 إلى 15 قدمًا في الثانية على خطوط الضغط، ومن 10 إلى 15 قدمًا في الثانية على خطوط العودة. تعمل الخطوط الأصغر حجمًا على زيادة السرعة خارج هذه النطاقات، مما يؤدي إلى زيادة انخفاض الضغط، وتوليد حرارة إضافية، وفي خطوط الشفط على وجه التحديد يزيد من خطر التجويف عند مدخل المضخة.
نادرًا ما تحظى موانع التسرب بنفس الاهتمام الذي تحظى به المضخات أو الصمامات عند تحديد وحدة طاقة هيدروليكية، ولكن فشل الختم هو أحد الأسباب الأكثر شيوعًا التي تؤدي إلى انتهاء الوحدة في عملية إصلاح غير مخطط لها.
يتعرض ختم العمود الدوار الموجود في عمود تشغيل المضخة لدوران مستمر وأي اختلال في محاذاة المحرك، مما يجعله أحد مواقع الختم الأكثر تآكلًا في الوحدة بأكملها. يجب أن تكون مادة ختم العمود مطابقة لنوع السائل المستخدم، نظرًا لأن مركب الختم المناسب للزيوت المعدنية يمكن أن يتحلل بسرعة عند ملامسته لبعض السوائل المقاومة للحريق أو القابلة للتحلل الحيوي.
تعتمد أسطح تركيب المتشعبات والصمامات على حلقات دائرية أو حشوات ثابتة بدلاً من الأختام الديناميكية، وهي بشكل عام تتمتع بعمر خدمة أطول لأنها لا تخضع للحركة المستمرة. غالبًا ما يرتبط فشلها بعزم دوران الترباس غير الصحيح أثناء التجميع أو إعادة استخدام الختم الذي كان يجب استبداله أثناء تبديل الصمام، بدلاً من مشكلات توافق السوائل.
| نوع السائل | مادة الختم المتوافقة بشكل شائع | ملاحظة |
|---|---|---|
| الزيوت المعدنية | النتريل (بونا-N) | الافتراضي القياسي لمعظم الدوائر الصناعية |
| جلايكول مائي مقاوم للحريق | إبدم | يتحلل النتريل في سائل جليكول الماء بمرور الوقت |
| استر الفوسفات | الفلوروكربون (فيتون) | إبدم and nitrile are both unsuitable |
تعمل الأجهزة على تحويل وحدة الطاقة الهيدروليكية من صندوق مغلق إلى شيء يمكن تشخيصه دون تفكيكه. تشتمل حزمة الأجهزة الدنيا في معظم الوحدات الصناعية على مقياس ضغط مع صمام عازل لحماية المقياس من النبض، ومقياس لمستوى السائل ودرجة الحرارة على الخزان، ومؤشر انسداد على أغطية المرشح.
| أداة | ما يراقب | لماذا يهم؟ |
|---|---|---|
| محول الضغط | ضغط النظام، قراءة كهربائيا | يتيح مراقبة PLC والأقفال المتداخلة القائمة على الضغط |
| تبديل درجة الحرارة | درجة حرارة سائل الخزان | يطلق التبريد أو الاغلاق قبل انهيار اللزوجة |
| تبديل المستوى | مستوى سائل الخزان | يمنع تجويف المضخة من انخفاض السوائل |
| مؤشر انسداد الفلتر | فرق الضغط عبر عنصر التصفية | استبدال عنصر الأعلام على أساس الحالة الفعلية |
إن إضافة المخرجات الكهربائية إلى هذه الأدوات، بدلاً من الاعتماد على المقاييس المرئية فقط، يسمح لـ PLC أو لوحة التحكم بإغلاق الوحدة تلقائيًا قبل أن تتسبب حالة المستوى المنخفض أو درجة الحرارة الزائدة في حدوث ضرر، وهو أرخص بكثير من الإصلاح الذي يتبع تحذيرًا متجاهلاً.
في المنشآت الأكبر حجمًا، تغذي الأجهزة بشكل متزايد مؤرخ البيانات أو منصة المراقبة عن بعد بدلاً من لوحة محلية وحدها، مما يسمح لموظفي الصيانة بتتبع اتجاهات الضغط ودرجة الحرارة على مدار أسابيع أو أشهر بدلاً من الاستجابة للإنذار فقط. غالبًا ما يكون الانجراف التدريجي في هذه الاتجاهات - ارتفاع درجة حرارة خط الأساس ببطء، أو صمام التنفيس الذي يتجاوز أكثر من المعتاد - هو أول تحذير متاح لتطور المضخة أو تآكل المبرد، قبل وقت طويل من إطلاق الوحدة للإنذار أو فشلها تمامًا.
لا تزال وحدات الطاقة الهيدروليكية المستقلة ذات التشغيل/الإيقاف البسيط أو التحكم اليدوي في الصمامات تشكل حصة كبيرة من التركيبات، ولكن التكامل مع PLC أو وحدة التحكم الهيدروليكية المخصصة أصبح أمرًا قياسيًا في أي تطبيق حيث يكون توقيت الدورة أو التسلسل أو أقفال الأمان أمرًا مهمًا.
يعمل نظام التحكم المنفصل على تشغيل أو إيقاف تشغيل صمامات الملف اللولبي بالكامل، وهو ما يكفي لتسلسلات السحب والسحب البسيطة. بدلاً من ذلك، يقوم التحكم النسبي والمؤازر بتعديل موضع الصمام بشكل مستمر، مما يسمح بالتحكم في التسارع والتباطؤ وتحديد موضع منتصف الشوط. يضيف التحكم النسبي تكلفة ويتطلب نظافة أكثر إحكامًا للسوائل، ولكنه هو ما يسمح لوحدة الطاقة الهيدروليكية بمطابقة الحركة السلسة والدقيقة للموضع والتي يُفترض أحيانًا أن تتعامل معها المحركات الهوائية أو الكهروميكانيكية بشكل أفضل.
عادةً ما يتم توصيل مفاتيح الضغط، وأقفال الحماية، ودوائر التوقف في حالات الطوارئ مباشرة في دائرة تشغيل المحرك ودائرة التحكم في الصمام الاتجاهي بحيث يؤدي حدث السلامة إلى إزالة كل من المحرك الكهربائي والضغط الهيدروليكي في نفس الوقت، بدلاً من الاعتماد على استجابة البرنامج فقط التي يمكن أن تتأخر بسبب خطأ في نظام التحكم.
غالبًا ما تتجاوز تكلفة الطاقة طوال عمر وحدة الطاقة الهيدروليكية سعر الشراء الأصلي للمعدات، مما يجعل الكفاءة عامل اختيار المكونات في حد ذاتها وليس اهتمامًا ثانويًا.
تتفاعل هذه الاختيارات مع بعضها البعض: يمكن لمضخة الإزاحة المتغيرة المقترنة بمحرك يعمل بـ VFD ومشعب استشعار الحمل أن تقلل الاستهلاك الكهربائي بشكل كبير مقارنةً بخط الأساس ذو الإزاحة الثابتة والسرعة الثابتة على نفس التطبيق، على الرغم من أن التوفير الفعلي يعتمد بشكل كبير على مقدار دورة العمل التي يتم إنفاقها عند الطلب الجزئي مقابل التشغيل الكامل التدفق.
تنطبق مجموعات المكونات المذكورة أعلاه على كل من وحدات الطاقة الهيدروليكية المتنقلة والثابتة، ولكن الأجهزة المحددة المختارة داخل كل مجموعة غالبًا ما تختلف بشكل كبير بين الاثنين.
| مكون | الوحدة الصناعية الثابتة | وحدة متنقلة |
|---|---|---|
| مصدر الطاقة | محرك كهربائي ثابت | PTO، أو مضخة مثبتة على المحرك، أو محرك كهربائي يعمل بالبطارية |
| مادة الخزان | الكربون أو الفولاذ المقاوم للصدأ | الألومنيوم لتخفيف الوزن |
| التبريد | مبادل حراري للهواء أو الماء | رام الهواء أو تبريد الهواء بمساعدة المروحة |
| الضميمة | إطار مفتوح أو خزانة عازلة للصوت | حجرة مختومة ومعزولة عن الاهتزاز |
يعد الاهتزاز أكبر عامل تصميم إضافي في الوحدات المتنقلة. تحتاج المكونات التي يمكن أن تبقى دون إزعاج لسنوات على أرضية صناعية ثابتة إلى غسالات قفل، ومركب قفل ملولب، ومشابك خرطوم ذات معدل اهتزاز على هيكل متحرك، نظرًا لأن الاهتزاز المستمر على الطرق أو الطرق الوعرة سيؤدي إلى فك أدوات التثبيت والتركيبات القياسية بشكل أسرع بكثير من التركيب الثابت على الإطلاق.
تعود معظم حالات فشل وحدة الطاقة الهيدروليكية إلى أحد الأسباب الجذرية الثلاثة: التلوث أو التهوية أو الحرارة. إن التعرف على الأعراض المبكرة لكل منها يتيح لموظفي الصيانة التدخل قبل أن يتعطل أحد المكونات فعليًا.
| أعراض | من المحتمل أن يتأثر المكون | السبب الجذري المشترك |
|---|---|---|
| الأنين أو ضجيج التجويف في المضخة | مضخة، مصفاة الشفط | انخفاض مستوى السوائل، أو انسداد المصفاة، أو تسرب الهواء من جهة الشفط |
| استجابة اسفنجية أو متأخرة للأسطوانة | صمام التحكم في الاتجاه أو التدفق | السوائل الهوائية أو بكرة الصمام البالية |
| انخفاض تدريجي في الضغط تحت الحمل | مضخة، صمام الإغاثة | التآكل الداخلي من السوائل الملوثة |
| ارتفاع درجة حرارة السائل خلال الوردية | برودة، صمام الإغاثة | تبريد صغير الحجم أو تجاوز مفرط للإغاثة |
| تركيبات البكاء ونهايات الخرطوم | التجهيزات، تجميعات خرطوم | إجهاد الاهتزاز أو عزم الدوران غير الصحيح عند التثبيت |
| قياس الضغط غير المنتظم أو قراءة محول الطاقة | عازل المقياس، أسلاك محول الطاقة | تلف النبض أو التوصيل الكهربائي المفكوك |
إن الجدول الوقائي المبني على أخذ عينات السوائل، وتغييرات المرشح المجدولة بناءً على مؤشرات الانسداد بدلاً من الفواصل الزمنية الثابتة، والفحوصات الدورية قبل الشحن للمراكم، تكتشف الغالبية العظمى من أنماط الفشل هذه في حين أن تصحيحها لا يزال غير مكلف.
يعد أخذ عينات السوائل ربع السنوية بمثابة خط أساس مشترك للوحدات في الخدمة الصناعية المستمرة، مع نقل العينات إلى فترة شهرية على الوحدات التي تعمل دوائر متناسبة أو مؤازرة عالية الدقة حيث يكون للزيادة الصغيرة في عدد الجسيمات تأثير كبير على استجابة الصمام. أخذ العينات من خط مباشر ومتدفق بدلاً من قاع الخزان يعطي صورة أكثر تمثيلاً لما يتم تداوله فعليًا من خلال المضخة والصمامات.
تغطي وحدات الكتالوج القياسية حصة كبيرة من التطبيقات، ولكن الإنشاءات المخصصة شائعة حيث تقع البصمة أو الضوضاء أو دورة العمل أو التعرض البيئي خارج النطاقات القياسية. هناك بعض الأسئلة العملية التي تشكل معظم المواصفات المخصصة.
يؤدي الحصول على هذه الإجابات بشكل صحيح قبل اختيار المكونات إلى تجنب أغلى أنواع إعادة العمل: اكتشاف بعد التثبيت أن المضخة أو المحرك أو حزمة التبريد كانت أصغر من الحجم المناسب لظروف التشغيل الحقيقية.
عندما توجد وحدة الطاقة الهيدروليكية بالقرب من محطة المشغل أو في منشأة حساسة للضوضاء، يمكن أن يؤدي وجود حاوية مخففة للصوت حول المضخة والمحرك إلى خفض الضوضاء الملموسة بشكل مفيد، وغالبًا ما يكون ذلك أكثر فعالية من حيث التكلفة من تبديل أنواع المضخات وحدها. يجب أن يوازن تصميم العلبة بين التخميد الصوتي والتهوية الكافية، نظرًا لأن العلبة المغلقة التي تحبس الحرارة حول المحرك والمضخة سوف تقلل من عمر المكونات حتى عندما تعمل على تهدئة الوحدة.
مع الترشيح المناسب وصيانة السوائل، تعمل المكونات الهيكلية لوحدة الطاقة الهيدروليكية عادة لمدة تتراوح بين 15 إلى 20 عامًا، على الرغم من أن المضخات والأختام والخراطيم عبارة عن عناصر قابلة للتآكل يتم إعادة بنائها أو استبدالها في دورات أقصر قبل ذلك بوقت طويل.
تعتمد فترات التغيير على درجة حرارة التشغيل والتحكم في التلوث وليس على عدد محدد من الساعات. تعمل العديد من الوحدات الصناعية على تغيرات السوائل السنوية أو كل سنتين عندما يبقي الترشيح انخفاض عدد الجسيمات وتبقى درجة الحرارة تحت السيطرة، ولكن أخذ عينات السوائل هو دليل أكثر موثوقية من تاريخ التقويم وحده.
في معظم الحالات، يتطلب ذلك استبدال المضخة وغالبًا محول التثبيت، نظرًا لأن نوعي المضخة يختلفان ميكانيكيًا وليس فقط في منطق التحكم. يعد تحديد نوع المضخة الصحيح مقدمًا بناءً على دورة العمل أكثر عملية بشكل عام بدلاً من التخطيط لترقية لاحقة.
سيظل أداء المبرد ذو الحجم الصحيح على الورق ضعيفًا إذا تم تقييد تدفق المروحة أو الماء، أو إذا كان صمام التنفيس يتجاوز التدفق أكثر من المقصود بسبب مشكلة في الصمام أو ضبط الضغط، أو إذا كانت درجة لزوجة السائل لا تتطابق مع نطاق درجة حرارة التشغيل.
تستجيب مراكمات المثانة بشكل أسرع وتكلفة أقل لامتصاص الصدمات العامة وتنعيم الضغط، بينما تتعامل مراكم المكبس مع أحجام أكبر ومعدلات دورات أعلى بشكل أكثر متانة، مما يجعلها مناسبة بشكل أفضل للتطبيقات ذات الارتفاعات المتكررة والكبيرة في الطلب.
تحمي مصفاة الشفط مدخل المضخة من الحطام الكبير وتكون خشنة عمدًا، عادةً من 100 إلى 150 ميكرون، لتجنب تقييد تدفق مدخل المضخة. يكون مرشح خط الضغط أدق بكثير، عادةً من 10 إلى 25 ميكرون، ويحمي الصمامات والأسطوانات الأكثر حساسية أسفل المضخة.
يشير الضغط الذي يظل ثابتًا بدون حمل ولكنه ينخفض بمجرد تشغيل المشغل عادةً إلى تآكل المضخة الداخلية أو صمام التنفيس الذي يفتح قبل نقطة التحديد، وكلاهما يقلل من التدفق الفعال المتاح بمجرد أن يعمل النظام فعليًا بدلاً من الخمول.
يقاوم السائل الأكثر سمكًا التدفق عبر الممرات الداخلية الصغيرة داخل الصمام الاتجاهي أو النسبي، مما يؤدي إلى إبطاء حركة التخزين المؤقت واستجابة المشغل. وهذا هو السبب وراء شيوع تأخير البدء على البارد في الوحدات التي تُركت خاملة طوال الليل في الأماكن غير المدفأة، ولماذا تضيف بعض التركيبات سخان خزان أو دورة إحماء قبل التشغيل بأقصى سرعة في الظروف الباردة.
يسمح صمام الفحص الذي يتم تشغيله بشكل تجريبي بالتدفق الحر في اتجاه واحد مع منع التدفق العكسي حتى تفتحه إشارة ضغط تجريبية بشكل متعمد، والذي يستخدم عادة لتثبيت الأسطوانة في موضعها دون انحراف حتى عندما يكون الصمام الاتجاهي في المنتصف ولا يتم تطبيق أي ضغط نشط.
تم تصميم وحدة الطاقة الهيدروليكية هذه خصيصًا لجميع شاحنات البليت الكهربائية. وهي تتكون من مضخة تروس عالية الجهد ومحرك DC مغناطيسي دائم وكتلة صمام م...
عرض التفاصيل
تجمع وحدة الطاقة الصغيرة DC هذه بين مضخات التروس ذات الضغط العالي ومحركات DC وكتل الصمامات المركزية وصمامات الخرطوشة وخزانات الزيت. إنه مدمج وقوي، ...
عرض التفاصيل
تم تصميم وحدة الطاقة الهيدروليكية هذه خصيصًا للتغذية الدوارة لآلة قطع الأنابيب. تم دمجها بواسطة مضخة تروس عالية الضغط، وكتلة الصمام المركزي لمحرك A...
عرض التفاصيل
تم تصميم وحدة الطاقة الهيدروليكية هذه خصيصًا لأعمدة الرفع الهيدروليكية المدفونة الضحلة والمقسمة. إنه يدمج مضخة تروس ثنائية الاتجاه، ومحرك مغمور بال...
عرض التفاصيل
تم تصميم وحدة الطاقة الهيدروليكية هذه لتلبية الاحتياجات الأمنية القصوى، خاصة في المناسبات الحرجة حيث يلزم منع المركبات الكبيرة مثل الشاحنات الثقيلة...
عرض التفاصيل
تم تصميم وحدة الطاقة الهيدروليكية هذه خصيصًا لمصاعد البضائع الهيدروليكية وهي مدمجة مع مضخة ريشة عالية الضغط ومحرك غمر زيت التيار المتردد وكتلة الصم...
عرض التفاصيل
تم تصميم وحدة الطاقة الهيدروليكية هذه خصيصًا لمرآب السيارات ثلاثي الأبعاد وتم دمجها بواسطة مضخة دوارة عالية الضغط، ومحرك غمر زيت التيار المتردد، وك...
عرض التفاصيل

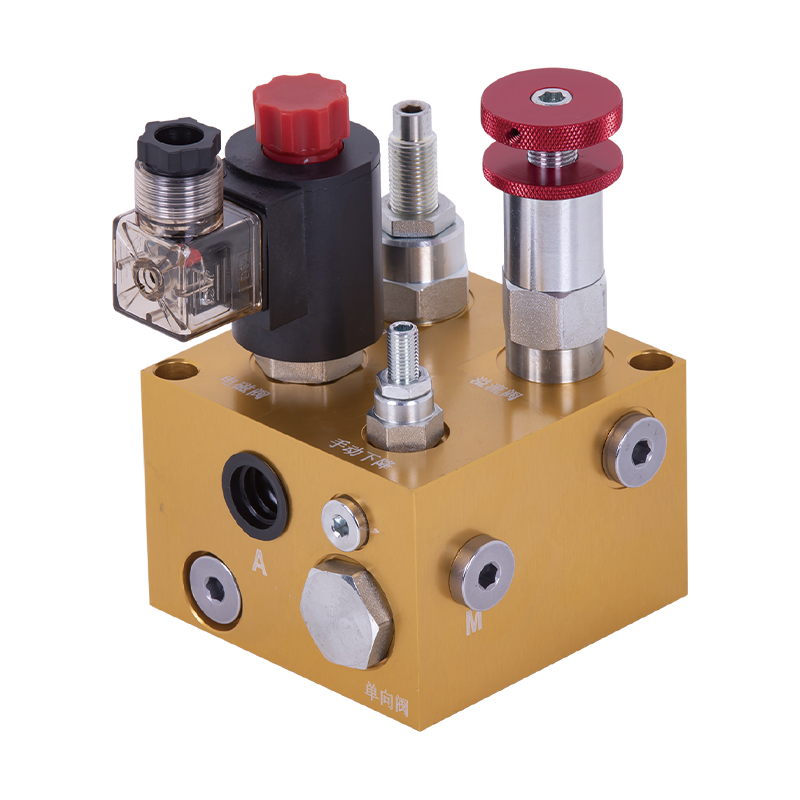

تم تصميم مجموعة صمامات منصة الرفع الهيدروليكية من سلسلة ET خصيصًا لمختلف منصات الرفع الهيدروليكية. يمكنه التحكم بدقة في عملية الرفع وضمان التشغيل ا...
