كيف يعمل الضغط الهيدروليكي؟ الدليل الكامل

كيف يعمل الضغط الهيدروليكي: الإجابة المختصرة

يعمل الضغط الهيدروليكي عن طريق نقل القوة من خلال سائل مغلق غير قابل للضغط - دائمًا ما يكون زيتًا - من نقطة إلى أخرى. عندما تدفع المضخة السائل إلى نظام مغلق، يتراكم الضغط ويعمل بالتساوي في جميع الاتجاهات على كل سطح تلامسه. ثم يتم توجيه هذا الضغط إلى أسطوانة أو محرك، حيث يتحول مرة أخرى إلى قوة ميكانيكية أو دوران. والنتيجة هي القدرة على نقل أحمال هائلة باستخدام معدات مدمجة نسبيًا.

المبدأ الأساسي هو قانون باسكال: الضغط المطبق على السائل المحصور ينتقل بشكل كامل عبر هذا السائل. من الناحية الرياضية، P = F/أ، حيث P هي الضغط بالباسكال أو psi، وF هي القوة المطبقة بالنيوتن أو الجنيه، وA هي المساحة بالمتر المربع أو البوصة المربعة. تعني هذه العلاقة أنه من خلال تغيير مساحة الأسطوانة، يمكن للنظام مضاعفة القوة أو تقليلها بشكل كبير - وهو نفس السبب الذي يجعل فنيًا يبلغ وزنه 70 كجم يضغط على مقبض مضخة صغيرة يمكنه رفع مكبس يبلغ وزنه 20 طنًا.

يعتمد كل نظام هيدروليكي صناعي - بدءًا من مكبس المصنع إلى حفارة البناء - على نفس سلسلة الأحداث: أ وحدة الطاقة الهيدروليكية (هبو) يولد سائلًا مضغوطًا، وتوجهه صمامات التحكم، وتحوله المحركات إلى شغل. يكشف فهم كل خطوة عن سبب بقاء المكونات الهيدروليكية هي الخيار المفضل عندما تكون كثافة القوة العالية والتحكم الدقيق أمرًا مهمًا.

قانون باسكال: الفيزياء وراء كل نظام هيدروليكي

صاغ بليز باسكال قانونه لميكانيكا الموائع في عام 1653، لكن آثاره الهندسية لم تصبح قابلة للاستغلال بالكامل إلا في القرنين التاسع عشر والعشرين مع تطور الأختام الدقيقة والأنابيب الفولاذية عالية القوة. الفكرة الأساسية بسيطة بشكل خادع: السوائل لا تنضغط بشكل فعال تحت ضغوط العمل العادية، لذا فإن أي قوة تدخلها عند نقطة ما تنتشر على الفور وبشكل منتظم إلى كل نقطة أخرى في النظام.

النظر في مثال أساسي من اسطوانتين. إذا قمت بتطبيق قوة مقدارها 100 نيوتن على مكبس مساحته 1 سم²، فإن الضغط الناتج يكون 100 نيوتن/سم² = 1 ميجاباسكال. قم بتوصيل تلك الأسطوانة الصغيرة عبر أنبوب مملوء بالسوائل إلى أسطوانة أكبر بمساحة 100 سم²، وسيؤثر نفس الضغط البالغ 1 ميجا باسكال على كامل الوجه الذي تبلغ مساحته 100 سم²، مما ينتج قوة خرج تبلغ 10000 نيوتن. قام النظام بمضاعفة القوة بعامل 100 دون أي مدخلات طاقة إضافية. والمقايضة هي الإزاحة: يجب أن يتحرك المكبس الصغير مسافة 100 ملم لتحريك المكبس الكبير مسافة 1 ملم فقط. يتم الحفاظ على الطاقة. يتم تضخيم القوة على حساب السرعة والسكتة الدماغية.

مبدأ مضاعفة القوة هذا هو سبب ظهور المكونات الهيدروليكية حيثما يكون للوزن والاكتناز أهمية معًا. تنتج أسطوانة هوائية تعمل عند ضغط 8 بار (0.8 ميجا باسكال) قوة متواضعة لأن ضغط الهواء محدود. تعمل الأسطوانة الهيدروليكية بضغط 250 بار (25 ميجاباسكال) — وهو ضغط تشغيل صناعي نموذجي — توفر قوة أكبر بنحو 30 مرة من نفس حجم التجويف.

المكونات الأساسية للنظام الهيدروليكي

تتكون الدائرة الهيدروليكية الكاملة من عدة مكونات مترابطة. ويلعب كل واحد منها دورًا محددًا، كما أن الضعف في أي حلقة - مثل الختم البالي، أو الصمام الصغير، أو الخزان الملوث - يؤدي إلى تدهور الأداء عبر النظام بأكمله.

الخزان

يقوم الخزان بتخزين سائل العمل ويسمح بتبدد فقاعات الهواء والحرارة قبل إعادة تدوير السائل. يبلغ حجم الخزانات الصناعية ما يقرب من 2-3 أضعاف معدل تدفق المضخة في الدقيقة لتوفير وقت سكن مناسب. عادةً ما تقترن مضخة سعة 50 لترًا في الدقيقة بخزان سعة 100-150 لترًا. يحتوي الخزان أيضًا على مرشحات للتنفس، وزجاج رؤية مستوي، وسدادات تصريف، وغالبًا ما يكون مقياسًا لدرجة الحرارة - مما يجعله مركز مراقبة الحالة الصحية للدائرة.

مضخة هيدروليكية

المضخة لا تخلق الضغط مباشرة؛ يخلق التدفق. يتطور الضغط فقط عندما يلتقي هذا التدفق بمقاومة - حمل، أو صمام، أو مسار مسدود. هناك ثلاثة أنواع من المضخات تهيمن على التطبيقات الصناعية والمتنقلة:

• مضخات والعتاد - بسيطة ومنخفضة التكلفة ومناسبة لضغوط تصل إلى حوالي 250 بار. الإزاحة الثابتة فقط.
• مضخات ريشة — أكثر هدوءًا من المضخات الترسية، وضغوط معتدلة تصل إلى 175 بار تقريبًا، وكفاءة حجمية جيدة.
• مضخات المكبس — أعلى كفاءة، قادر على ضغط 350-700 بار، إزاحة متغيرة ممكنة، مفضل للاستخدام الصناعي والمتنقل المتطلب.

تعتبر مضخات المكبس ذات الإزاحة المتغيرة ذات قيمة خاصة في وحدة الطاقة الهيدروليكية لأنها تقلل الإنتاج تلقائيًا عند انخفاض الطلب، مما يقلل من استهلاك الطاقة وتوليد الحرارة أثناء دورات التحميل الجزئي.

صمامات التحكم

الصمامات هي الجهاز العصبي للدائرة الهيدروليكية. تتدفق صمامات التحكم الاتجاهية (DCVs) إلى أي مشغل يحتاج إليه. تعمل صمامات تخفيف الضغط (PRVs) على الحد الأقصى لضغط النظام — الذي يتم ضبطه عادةً بنسبة 10-15% أعلى من ضغط التشغيل الأقصى — لحماية المكونات من التحميل الزائد. تقوم صمامات التحكم في التدفق بقياس معدل دخول السائل أو خروجه من المشغل، مما يتحكم بشكل مباشر في سرعة المشغل. صمامات الفحص تمنع التدفق العكسي. تضيف الصمامات التناسبية والمؤازرة تحكمًا إلكترونيًا دقيقًا، مما يتيح وضع الحلقة المغلقة أو تنظيم القوة مع إمكانية تكرار تحديد الموضع بشكل أفضل من 0.01 مم في التطبيقات الدقيقة.

المحركات

تقوم المحركات بتحويل الطاقة الهيدروليكية مرة أخرى إلى عمل ميكانيكي. تنتج الأسطوانات الخطية قوة دفع أو سحب؛ تنتج المحركات الهيدروليكية الدوارة عزم الدوران والدوران. يتم حساب قوة خرج الأسطوانة على أنها F = P × A، وبالتالي يتم تطوير أسطوانة ذات تجويف 100 مم (مساحة ≈ 78.5 سم²) تعمل عند ضغط 200 بار (20 ميجاباسكال) ما يقرب من 157000 نيوتن - أو 16 طنًا - من قوة الدفع . إن هذا المستوى من القوة من محرك سيرفو كهربائي ذي حجم مكافئ سيتطلب محركًا أكبر وأثقل بعدة مرات.

المرشحات وتكييف السوائل

يعد التلوث أكبر سبب منفرد لفشل المكونات الهيدروليكية - وهو المسؤول عن ما يقدر بنحو 70-80% من جميع حالات الفشل المبكرة وفقًا لبيانات صناعة طاقة الموائع. تحافظ مرشحات خط الإرجاع، ومصافي الشفط، وأنظمة الترشيح خارج الخط على مستويات النظافة. تتطلب تطبيقات الصمامات المؤازرة عادةً فئة نظافة ISO 16/14/11 أو أفضل، مما يعني وجود أقل من 1300 جسيم أكبر من 4 ميكرومتر لكل ملليلتر من السائل.

ما هي وحدة الطاقة الهيدروليكية ولماذا هي مهمة؟

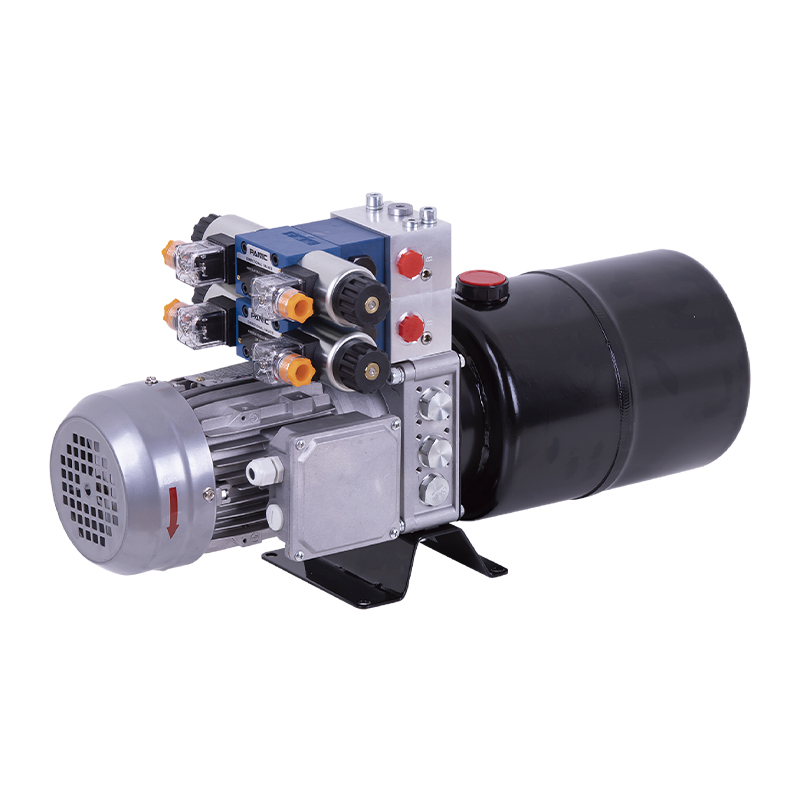

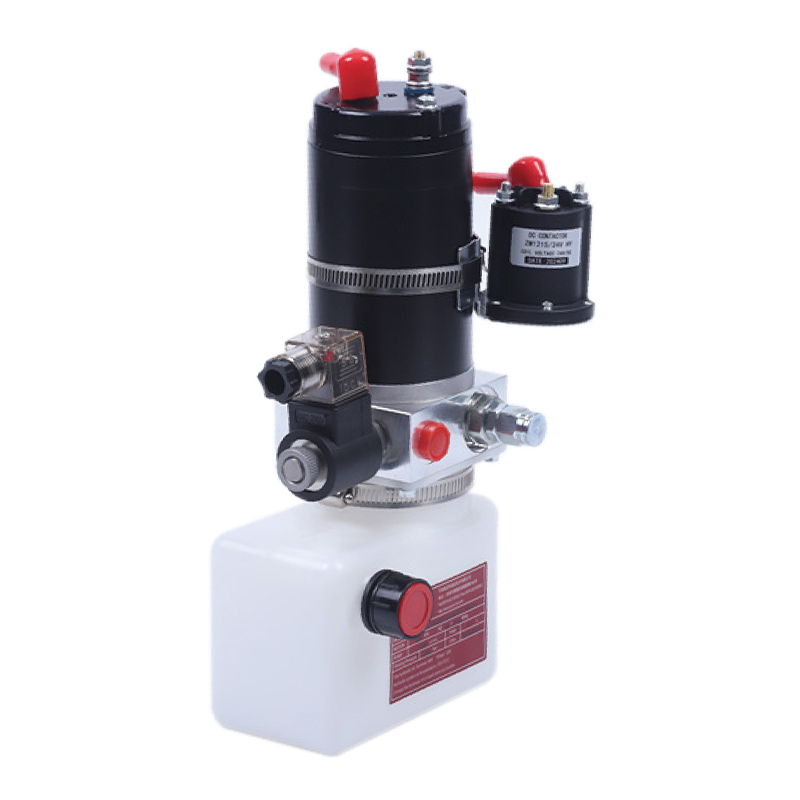

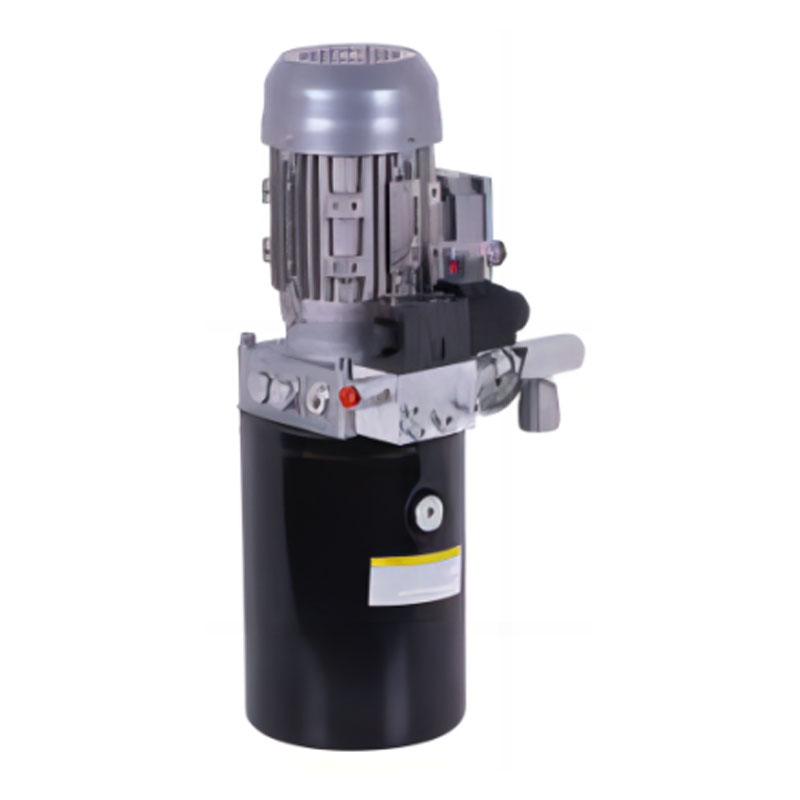

A وحدة الطاقة الهيدروليكية (HPU) — تسمى أحيانًا حزمة الطاقة الهيدروليكية — عبارة عن مجموعة قائمة بذاتها تدمج الخزان، والمضخة، والمحرك الرئيسي (المحرك الكهربائي أو محرك الاحتراق)، وصمام تخفيف الضغط، والفلتر، والمبادل الحراري، والأجهزة في وحدة مجمعة واحدة. وبدلاً من تشتيت هذه المكونات عبر إطار الآلة، تقوم وحدة HPU بدمجها في نظام هندسي واحد يمكن تثبيته وصيانته وتبديله كوحدة واحدة.

تتراوح وحدات HPU من وحدات الطاولة المدمجة التي تنتج 1-5 كيلووات وتعمل عند 70-150 بار إلى وحدات الطاقة الصناعية متعددة ميجاوات التي تعمل على تشغيل مكابس مصانع الصلب عند ضغوط أعلى من 400 بار. قد تقوم وحدة الطاقة الهيدروليكية الصناعية متوسطة المدى بإقران محرك كهربائي بقدرة 30 كيلووات مع مضخة مكبس محورية بقدرة 45 سم مكعب/دورة، وخزان سعة 200 لتر، ومبادل حراري مبرد بالماء يحافظ على درجة حرارة الزيت عند 45-55 درجة مئوية، وفلتر خط إرجاع 10 ميكرومتر - جميعها مثبتة على إطار قاعدة فولاذي مطلي بالمسحوق مع صينية تنقيط مدمجة.

المواصفات الأساسية التي يجب تقييمها عند اختيار HPU

يتضمن تصميم HPU أيضًا خيارات حول التكرار. غالبًا ما تستخدم العمليات الحرجة - أنظمة التحكم في المنصات البحرية، ومصانع الصلب، ومعدات الدعم الأرضي للطائرات - وحدات الطاقة الهيدروليكية المزدوجة ذات مضختين، حيث تعمل إحداهما والأخرى تقف في وضع الاستعداد عند التبديل التلقائي. يمكن أن تتجاوز تكاليف التوقف في تلك البيئات عشرات الآلاف من الدولارات في الساعة، مما يجعل التكرار منطقيًا اقتصاديًا حتى بتكلفة رأسمالية كبيرة.

كيف ينشأ الضغط ويستقر ويتم التحكم فيه

يعد فهم السلوك الديناميكي للضغط - وليس فقط الصيغة الثابتة - أمرًا ضروريًا لأي شخص يقوم بتصميم الأنظمة الهيدروليكية أو استكشاف الأخطاء وإصلاحها. لا يتم تشغيل الضغط ببساطة. يرتفع ويصل إلى الذروة ويتأرجح ويستقر في أنماط تعتمد على نوع المضخة وسرعة استجابة الصمام وأطوال الخطوط وقابلية ضغط السوائل.

مسامير الضغط ومطرقة المياه

عندما ينغلق الصمام الاتجاهي بسرعة، فإن زخم السائل المتحرك ليس له مكان يذهب إليه. والنتيجة هي ضغط عابر - ارتفاع - يمكن أن يصل إلى 2-5 أضعاف ضغط التشغيل في الحالة المستقرة في أقل من 5 مللي ثانية. يمكن للنظام الذي يعمل عند 200 بار أن يرى قممًا عابرة أعلى من 500 بار. تعمل هذه المسامير على إجهاد تركيبات الخراطيم، وتشقق الكتل المتشعبة، وتدمير الأختام خلال الدورات المتكررة. ويواجهها المصممون بمراكم الضغط (التي تمتص ارتفاع الطاقة)، ​​أو صمامات بطيئة الإغلاق، أو صمامات فحص يتم تشغيلها بشكل تجريبي مع معدلات فتح يمكن التحكم فيها.

دور صمام تخفيف الضغط

يجب أن يحتوي كل نظام هيدروليكي على صمام تخفيف الضغط (PRV) المضبوط تحت الضغط المقدر للمكونات الأضعف. إذا وصل المشغل إلى نهاية الشوط مع استمرار تشغيل المضخة، فإن الضغط قد يرتفع حتى يتمزق شيء ما. يفتح صمام PRV عندما يتجاوز الضغط النقطة المحددة له، متجاوزًا التدفق الراجع إلى الخزان. هذه ليست حالة تشغيل عادية - فجهاز PRV الذي يفتح بشكل مستمر يهدر الطاقة على شكل حرارة ويشير إلى وجود تصميم للنظام أو مشكلة تشغيلية. يقوم التصميم الصحيح بتوجيه تدفق PRV فقط أثناء أحداث التحميل الزائد الحقيقية، مما يبقيه مغلقًا في الغالبية العظمى من الوقت.

المراكم: تخزين الطاقة الهيدروليكية

المركم الهيدروليكي عبارة عن وعاء ضغط يحتوي على غاز مشحون مسبقًا (غالبًا ما يكون نيتروجين) مفصولًا عن السائل الهيدروليكي بواسطة المثانة أو المكبس أو الحجاب الحاجز. عندما يتجاوز ضغط النظام الشحن المسبق للغاز، يقوم السائل بضغط الغاز وتخزين الطاقة. عندما ينخفض ​​الضغط - أثناء ارتفاع الطلب أو فشل المضخة - يتوسع الغاز ويدفع السائل مرة أخرى إلى الدائرة. تخدم المراكم ثلاث وظائف رئيسية: تخزين الطاقة لتكملة الطلب في أوقات الذروة، وإمداد الضغط في حالات الطوارئ لتشغيل إيقاف التشغيل الآمن، وتخميد النبض. يمكن لمراكم المثانة سعة 20 لترًا المشحون مسبقًا حتى 150 بار أن يوفر تدفقًا إضافيًا قصيرًا يبلغ 8-12 لترًا عند ضغط النظام - وهو ما يكفي لإكمال حركة الصمام الحرجة للسلامة حتى بعد فقدان المضخة.

السائل الهيدروليكي: الوسيط الذي يجعل كل شيء يعمل

إن السائل الموجود في النظام الهيدروليكي ليس مجرد وسيلة لنقل القوة. فهو يقوم في الوقت نفسه بتشحيم كل سطح متحرك داخل المضخة والصمامات والمحركات، ويحمل الحرارة بعيدًا عن النقاط الساخنة، ويحمي الأسطح المعدنية من التآكل، ويعلق جزيئات التلوث حتى تصل إلى المرشح. يؤدي اختيار السائل الخطأ أو السماح له بالتحلل إلى تدمير المكونات بشكل أسرع من أي عامل منفرد آخر تقريبًا.

اللزوجة واعتمادها على درجة الحرارة

اللزوجة هي خاصية السوائل الأكثر أهمية. تحدد معظم وحدات الطاقة الهيدروليكية الصناعية الزيوت المعدنية ISO VG 46 — وهي درجة لزوجة تبلغ 46 سنتستوكس (cSt) عند 40 درجة مئوية. ومع ارتفاع درجة الحرارة إلى 80 درجة مئوية، تنخفض اللزوجة إلى حوالي 12 درجة مئوية؛ عند 20 درجة مئوية قد تصل إلى 100 سنتي ستوك أو أعلى. يؤدي التشغيل تحت الحد الأدنى من اللزوجة إلى تلامس المعدن مع المعدن والتآكل السريع؛ يؤدي التشغيل فوق الحد الأقصى من اللزوجة إلى التجويف والاستجابة البطيئة والفراغ العالي لمدخل المضخة. تستهدف معظم الأنظمة 25-54 سنتًا عند مدخل المضخة لتحقيق التوازن الأمثل.

أنواع السوائل وتطبيقاتها

• الزيوت المعدنية (ISO VG 32–68) — الأكثر شيوعا، مداهنة جيدة والاستقرار، وفعالة من حيث التكلفة، وليس مقاومة للحريق.
• ماء جلايكول (HF-C) — مقاوم للحريق، يُستخدم بالقرب من الأفران وآلات الصب، ويقلل من عمر المضخة بنسبة 30-40% مقارنة بالزيوت المعدنية.
• استر الفوسفات (HF-D) - مقاومة ممتازة للحريق، وتستخدم في الطائرات وتوليد الطاقة؛ يتطلب مواد مانعة للتسرب خاصة (EPDM، PTFE) ومعالجة مخصصة للسوائل.
• استرات قابلة للتحلل (HETG، HEES) — تستخدم في المناطق الحساسة بيئيًا مثل الغابات والبحرية وتجهيز الأغذية؛ يتحلل بيولوجيًا على مدى 28 يومًا في التربة؛ عادة 3-5 × تكلفة الزيوت المعدنية.
• سوائل تحتوي على نسبة عالية من الماء (HWCF، 95% ماء) - تكلفة منخفضة للغاية ومقاومة للحريق، ولكن سوء التشحيم يتطلب تقليل المكونات واستبدال السوائل بشكل متكرر.

تلوث السوائل ومراقبتها

يتم الآن تركيب عدادات الجسيمات وأجهزة استشعار الرطوبة وأجهزة تحليل اللزوجة بشكل روتيني على وحدات الطاقة الهيدروليكية الأكبر حجمًا كجزء من برامج مراقبة الحالة. يمكن لعدادات الجسيمات عبر الإنترنت التي تأخذ عينات من سائل خط الإرجاع أن تكتشف المضخة المتدهورة قبل أسابيع من تعطلها بشكل كارثي - مما يترجم إلى فترات صيانة مخططة بدلاً من إيقاف التشغيل في حالات الطوارئ. محتوى الماء الذي يزيد عن 0.05% في الزيوت المعدنية يستحلب السائل، ويدمر طبقة الزيت على الأسطح الحاملة، ويعزز الصدأ. لقد ثبت أن حتى 500 جزء في المليون (0.05%) من الماء تقلل من عمر إجهاد محمل الأسطوانة بنسبة تصل إلى 75%.

أنواع الأنظمة الهيدروليكية وكيف تختلف

لا يتم تكوين جميع الأنظمة الهيدروليكية بنفس الطريقة. تحدد بنية الدائرة مدى كفاءة استخدام الطاقة، ومدى استجابة النظام، وكيفية تعامله مع الطلبات المتزامنة من مشغلات متعددة.

أنظمة المركز المفتوح مقابل أنظمة المركز المغلق

في النظام مفتوح المركز، يدور السائل بشكل مستمر عائداً إلى الخزان من خلال الصمامات الاتجاهية عندما لا يتحرك أي مشغل. وهذا أمر بسيط ورخيص ولكنه يهدر الطاقة بشكل مستمر. في نظام مغلق المركز، لا يكون خرج المضخة مفيدًا في أي مكان عندما تكون المحركات في وضع الخمول - لذا يجب إما تفريغ المضخة، أو إيقافها، أو تزويد النظام بمضخة متغيرة الإزاحة معوضة للضغط تقلل الإنتاج إلى تدفق قريب من الصفر. تستخدم وحدات HPU الصناعية الحديثة بشكل حصري تقريبًا دوائر مغلقة المركز مع مضخات متغيرة الإزاحة ، مما يقلل من استهلاك الطاقة الخاملة بنسبة 60-85٪ مقارنة بالبدائل ذات المركز المفتوح ذات الإزاحة الثابتة.

أنظمة استشعار الحمل

يقوم النظام الهيدروليكي المستشعر للحمل (LS) بمراقبة الضغط الذي يتطلبه المشغل ذو الطلب الأعلى بشكل مستمر ويأمر المضخة بتوفير ما يكفي من الضغط والتدفق لتلبية هذا الطلب بالإضافة إلى هامش صغير (عادةً 15-25 بار فوق ضغط الحمل). لا تعمل المضخة أبدًا بقوة أكبر من اللازم. تعد أنظمة استشعار الحمل قياسية في المعدات المتنقلة الحديثة - الحفارات والرافعات والآلات الزراعية - حيث يختلف الحمل بشكل كبير من ثانية إلى ثانية وتؤثر كفاءة استهلاك الوقود بشكل مباشر على اقتصاديات التشغيل. يمكن أن يستهلك الحفار المستشعر للحمل وقودًا أقل بنسبة 15-25% من أي آلة ضغط ثابت مكافئة في نفس دورة العمل.

الأنظمة الكهروهيدروليكية

تحل الأنظمة الكهروهيدروليكية محل تشغيل الصمامات الميكانيكية أو الهيدروليكية التجريبية بملفات لولبية إلكترونية، أو صمامات تناسبية، أو صمامات مؤازرة يتم التحكم فيها بواسطة PLCs أو وحدات تحكم الحركة المخصصة. يتيح ذلك ملفات تعريف القوة والموضع القابلة للبرمجة، وتسجيل البيانات، وتشخيص الأخطاء، والتكامل مع شبكات التشغيل الآلي للصناعة. في ماكينات القولبة بالحقن، يحافظ التحكم المؤازر الكهروهيدروليكي على ضغط الحقن ضمن ±1 بار من نقطة الضبط والموضع في حدود 0.05 مم - وهي إمكانات تعمل على تغيير جودة المنتج وقابلية التكرار. تشتمل وحدة الطاقة الهيدروليكية في هذه التركيبات عادةً على محركات متغيرة السرعة (VSD)، حيث تتبع سرعة المحرك الكهربائي الطلب مباشرة، مما يؤدي إلى تقليل استخدام الطاقة بنسبة 30-50% مقارنة بتصميمات HPU ذات السرعة الثابتة.

تطبيقات العالم الحقيقي حيث لا غنى عن الضغط الهيدروليكي

يظهر الضغط الهيدروليكي عبر نطاق أوسع من الصناعات مما يدركه معظم الناس. إن كثافة القوة وإمكانية التحكم التي توفرها المكونات الهيدروليكية لا يمكن تكرارها ببساطة بواسطة أي تقنية أخرى بتكلفة وحجم مماثلين.

• البناء وتحريك التربة — يستخدم الحفار الذي يبلغ وزنه 20 طنًا ضغطًا هيدروليكيًا عند 350 بارًا لبذل ما يزيد عن 150 كيلو نيوتن من قوة الحفر. يتم تشغيل مجموعة وظائف ذراع الرافعة والذراع والجرافة والتأرجح بالكامل بواسطة وحدة طاقة هيدروليكية واحدة مدمجة في هيكل الماكينة.
• الضغط والتشكيل الصناعي — تعمل مكابس تشكيل المعادن الهيدروليكية بقوة تتراوح من 100 إلى 80 ألف طن. إن مكبس الحدادة بوزن 5000 طن أمر مستحيل ماديًا مع أي تقنية أخرى بنفس الحجم.
• النفط والغاز البحري — تعمل أنظمة التحكم الهيدروليكية تحت سطح البحر على ضغط يصل إلى 690 بارًا لتفعيل أجهزة منع الانفجار وصمامات شجرة عيد الميلاد في أعماق المياه التي تتجاوز 3000 متر. تم تصميم وحدة HPU السطحية بتكرار كامل ومراقبة مستمرة.
• الطيران والفضاء — تعمل الأنظمة الهيدروليكية للطائرات التجارية عادةً عند ضغط 207 بار (3000 رطل لكل بوصة مربعة)، مع انتقال طائرات الجيل التالي إلى 345 بار (5000 رطل لكل بوصة مربعة) لتقليل وزن الأنابيب والمشغل. تعتمد أسطح التحكم في الطيران ومعدات الهبوط والفرامل على الضغط الهيدروليكي.
• معالجة الصلب والمعادن — تستخدم مصانع الدرفلة التحكم في الفجوة الهيدروليكية (HGC) للحفاظ على فجوة اللفة في حدود 10 ميكرومتر، مع التحكم المباشر في سمك الشريط. يمكن لوحدات HPU الخاصة بمصانع الدرفلة توفير 1000-5000 لتر/دقيقة عند 250-350 بار.
• البحرية وبناء السفن — تستخدم أنظمة تروس التوجيه في السفن الكبيرة مكابس هيدروليكية لتدوير الدفات التي تزن مئات الأطنان. يتم تشغيل غطاء الفتحة وأنظمة الرافعة في سفن الشحن هيدروليكيًا بالكامل.
• صب الحقن — تصل قوى التثبيت الهيدروليكي في ماكينات القولبة بالحقن الكبيرة إلى 5000 طن أو أكثر، مما يحافظ على أنصاف القالب مغلقة في مواجهة ضغط حقن البلاستيك المنصهر الذي يصل إلى 2000 بار.

مشاكل الضغط الهيدروليكي الشائعة وأسبابها الجذرية

عندما يفشل النظام الهيدروليكي أو يفشل، غالبًا ما تبدو الأعراض متشابهة على السطح - المحركات البطيئة، والحركة غير المنتظمة، والضوضاء المفرطة، وارتفاع درجة الحرارة - ولكن الأسباب الجذرية تختلف. يؤدي التشخيص الخاطئ إلى استبدال المكونات باهظة الثمن التي لا تمثل المشكلة الفعلية.

الضغط المنخفض أو غير المستقر

تشمل الأسباب المحتملة مضخة مهترئة ذات تسرب داخلي مرتفع (تحقق من الكفاءة الحجمية - أي شيء أقل من 85% في مضخة المكبس يشير إلى تآكل)، أو ضبط صمام تخفيف الضغط على مستوى منخفض جدًا أو عالق مفتوح جزئيًا، أو تآكل بكرة الصمام الداخلي مما يسمح بالتسرب عبر المنفذ، أو فشل ختم الأسطوانة في تجاوز السائل من جانب المكبس عالي الضغط إلى جانب القضيب. يؤدي اختبار الضغط المنهجي في كل مرحلة من مراحل الدائرة - مخرج المضخة، والصمام اللاحق، والمشغل - إلى عزل الخلل بسرعة.

الحرارة المفرطة

يتحلل السائل الهيدروليكي الذي تزيد درجة حرارته عن 65-70 درجة مئوية بسرعة. وتنخفض مدة حياة السوائل إلى النصف مع كل ارتفاع بمقدار 10 درجات مئوية فوق 60 درجة مئوية. يحدث توليد الحرارة دائمًا بسبب انخفاض الضغط عبر أحد القيود - صمام مغلق جزئيًا، أو مرشح مسدود، أو خط صغير الحجم، أو صمام تنفيس يفتح كثيرًا. إذا كان المبادل الحراري يعمل بشكل مستمر بقدرته، فإن النظام يواجه مشكلة أساسية في كفاءة استخدام الطاقة وليست مجرد مشكلة تبريد. تعالج المضخات ذات الإزاحة المتغيرة، وأدوات التحكم في استشعار الحمل، والخطوط ذات الحجم المناسب السبب الجذري؛ إضافة مبرد أكبر يعالج الأعراض فقط.

التجويف والتهوية

يحدث التجويف عندما ينخفض ضغط السائل المحلي إلى ما دون ضغط البخار، مما يشكل فقاعات بخار تنفجر بعنف عندما يتعافى الضغط، مما يولد ضوضاء مثل الحصى في علبة من الصفيح ويؤدي إلى تآكل الأسطح المعدنية بمعدلات عدة ميكرونات في الساعة. تؤدي عملية التهوية إلى ظهور فقاعات هواء من رغوة الخزان، أو تسريب في وصلة خط الشفط، أو انخفاض مستوى السائل. كلا الحالتين تدمران المضخات بسرعة وتتسببان في سلوك المشغل الإسفنجي الذي لا يمكن التنبؤ به. يعد فراغ مدخل المضخة الذي يزيد عن 0.3 بار (225 مم زئبق) مؤشرًا موثوقًا للإنذار المبكر لخطر التجويف الأولي.

التسرب الخارجي

يعد فشل الختم في أختام قضبان الأسطوانة، وتركيبات الخراطيم، ووجوه جسم الصمام هي المشكلة الهيدروليكية الأكثر وضوحًا. وحتى التسرب الخارجي الصغير - قطرة واحدة في الثانية - يبلغ حوالي 2-3 لترًا يوميًا وأكثر من 700 لترًا سنويًا. بالإضافة إلى تكلفة السوائل، تؤدي التسربات الخارجية إلى مخاطر الحريق (يشتعل الزيت المذرى على سطح ساخن عند حوالي 150 درجة مئوية بالنسبة للزيوت المعدنية)، والتلوث البيئي، ومخاطر الانزلاق. ترجع معظم حالات فشل الختم إلى الضغط الزائد العابر، أو السوائل الملوثة التي تهاجم المطاط الصناعي للختم، أو الاختيار غير الصحيح لمواد الختم لنوع السائل.

كفاءة الطاقة في وحدات الطاقة الهيدروليكية الحديثة

تعرضت المكونات الهيدروليكية تاريخيًا لانتقادات بسبب ضعف كفاءة الطاقة مقارنة بالمحركات الكهربائية. كان هذا النقد صالحًا للأنظمة ذات الإزاحة الثابتة والسرعة الثابتة حيث تعمل المضخة بكامل طاقتها بغض النظر عن الطلب. لقد نجحت تصميمات وحدات الطاقة الهيدروليكية الحديثة في سد هذه الفجوة بشكل كبير من خلال المضخات ذات الإزاحة المتغيرة، ومحركات الدفع ذات السرعة المتغيرة، وأدوات التحكم في استشعار الحمل، والدوائر المتجددة.

يمكن للمحرك الهيدروليكي متغير السرعة الذي يتم التحكم فيه مؤازرًا - والذي يجمع بين محرك مؤازر ومضخة الإزاحة الثابتة - أن يطابق كفاءة استخدام الطاقة للمحرك الكهربائي المباشر في العديد من دورات العمل مع الحفاظ على كثافة القوة، والامتثال، وتحمل التحميل الزائد للمكونات الهيدروليكية. في قولبة الحقن، تُظهر مشاريع التعديل التحديثي VSD-HPU باستمرار توفيرًا في الطاقة بنسبة 40-60% مقارنة بتركيبات HPU القديمة ذات السرعة الثابتة، مع فترات استرداد تتراوح من 18 إلى 36 شهرًا.

تستعيد الدوائر الهيدروليكية المتجددة الطاقة أثناء تراجع الأسطوانة - وهي ذات قيمة خاصة في تطبيقات الضغط العمودي حيث ينزل المكبس الثقيل تحت الجاذبية. من خلال توجيه تدفق العودة من خلال محرك هيدروليكي متصل بعمود المضخة، تستعيد الأنظمة ما بين 20 إلى 40% من الطاقة الكامنة التي قد تتخلص منها الدائرة التقليدية ببساطة عبر صمام التنفيس على شكل حرارة.

يلعب المجمع الهيدروليكي أيضًا دورًا في الكفاءة: من خلال تخزين الطاقة أثناء فترات انخفاض الطلب وإطلاقها أثناء ذروة الطلب، يسمح المجمع ذو الحجم المناسب لوحدة HPU أصغر حجمًا وأكثر كفاءة بخدمة نفس حمل الذروة - مما يقلل من تكلفة رأس المال وتكلفة تشغيل الطاقة في وقت واحد.

ممارسات الصيانة التي تعمل على إطالة عمر النظام الهيدروليكي

يحقق النظام الهيدروليكي الذي يتم صيانته جيدًا بانتظام 20-30 عامًا من العمر الإنتاجي. تفشل الأنظمة المهملة قبل الأوان، وغالبًا ما يكون ذلك مصحوبًا بأضرار جانبية باهظة الثمن - مضخة تجويفية تدمر الصمامات السفلية في نفس حدث الفشل، أو صمام مؤازر ملوث يحفر تجويفه ويمرر مادة كاشطة إلى المكون التالي.

1. أخذ عينات السوائل وتحليلها كل 500-1000 ساعة تشغيل - عدد الجسيمات، ومحتوى الماء، واللزوجة، والرقم الحمضي، وتركيزات التآكل المعدنية تحكي قصة الحالة الكاملة قبل أن تتحول المشاكل إلى فشل.
2. استبدال عنصر الفلتر عند مؤشر الضغط التفاضلي، وليس فقط وفقًا لجدول زمني — قد يعمل النظام ذو التحميل الخفيف لمدة 2000 ساعة بين التغييرات؛ قد يحتاج النظام المحمل بكثافة إلى تغييرات خلال 500 ساعة.
3. الخزان inspection and cleaning at every major fluid change — تتراكم الحمأة والورنيش على جدران الخزان وسدادات التصريف، مما يؤدي إلى إطلاق الجزيئات إلى سائل جديد.
4. فحص الخراطيم كل 6 أشهر — يتميز الخرطوم الهيدروليكي بعمر كلال محدود بغض النظر عن مظهر الحالة. توصي معظم الشركات المصنعة بحد أقصى لعمر الخدمة يبلغ 6 سنوات من تاريخ التصنيع أو 4 سنوات من الخدمة، أيهما يأتي أولاً.
5. اختبار صمام تخفيف الضغط سنويًا - يمكن لمركبات PRV أن تنجرف أو تلتصق أو تثرثر. إن PRV الذي يفتح 20 بارًا أقل من النقطة المحددة يهدر الطاقة ويحد من أداء النظام؛ يسمح النظام الذي يظل مغلقًا بالضغط الزائد للنظام أثناء توقف المحرك.
6. التصوير الحراري أثناء التشغيل - تحدد كاميرات الأشعة تحت الحمراء بسرعة النقاط الساخنة في الصمامات المسدودة جزئيًا، أو التركيبات عالية المقاومة، أو قاذورات المبادل الحراري التي لا تستطيع أجهزة قياس درجة الحرارة وحدها تحديد موقعها.

تكون الصيانة الاستباقية لوحدة الطاقة الهيدروليكية دائمًا أرخص من الإصلاح التفاعلي. قد يكلف استبدال المضخة على وحدة HPU بقدرة 200 كيلووات ما بين 8000 إلى 15000 جنيه إسترليني من قطع الغيار والعمالة. يتجاوز الإنتاج المفقود أثناء فترات التوقف غير المخطط لها أثناء انتظار قطع الغيار والمهندسين عادةً 50000 جنيه إسترليني يوميًا في الصناعات ذات العمليات المستمرة - مما يجعل برامج الصيانة الوقائية القوية فعالة للغاية من حيث التكلفة.
