كيف يعمل النظام الهيدروليكي؟ الدليل الكامل

كيف يعمل النظام الهيدروليكي: الإجابة المختصرة

يعمل النظام الهيدروليكي باستخدام سائل مضغوط - الزيت دائمًا - لنقل القوة من نقطة إلى أخرى. عندما تضغط المضخة على السائل، يعمل هذا الضغط بالتساوي في جميع الاتجاهات عبر دائرة مغلقة. تقوم المحركات مثل الأسطوانات أو المحركات بتحويل ضغط السائل إلى قوة ميكانيكية أو حركة. والنتيجة هي نظام قادر على نقل أحمال هائلة مع التحكم الدقيق، وذلك باستخدام مكونات مدمجة نسبيا.

يرتكز هذا المبدأ على قانون باسكال، الذي ينص على أن الضغط المطبق على السائل المحصور ينتقل بشكل كامل في جميع الاتجاهات. قوة عادلة 100 ن مطبق على مساحة 1 سم² يخلق ضغطًا قدره 10 ميجا باسكال - وهذا الضغط نفسه الذي يعمل على سطح أسطوانة مساحته 100 سم² يولد 100000 نيوتن من قوة الخرج. إن تضاعف القوة هذا هو بالضبط سبب سيطرة المكونات الهيدروليكية على الصناعات الثقيلة، ومعدات البناء، والفضاء، والتصنيع.

يشترك كل نظام هيدروليكي، بدءًا من مكبس الورشة البسيط وحتى آلية معدات هبوط الطائرات المعقدة، في نفس البنية الأساسية: مصدر الطاقة، والمضخة، وخزان السوائل، وصمامات التحكم، والمحركات، ومسار العودة. إن فهم كل عنصر يشرح سبب موثوقية الأنظمة الهيدروليكية وسبب بقائها الحل المفضل عند الحاجة إلى كثافة قوة عالية وإمكانية التحكم.

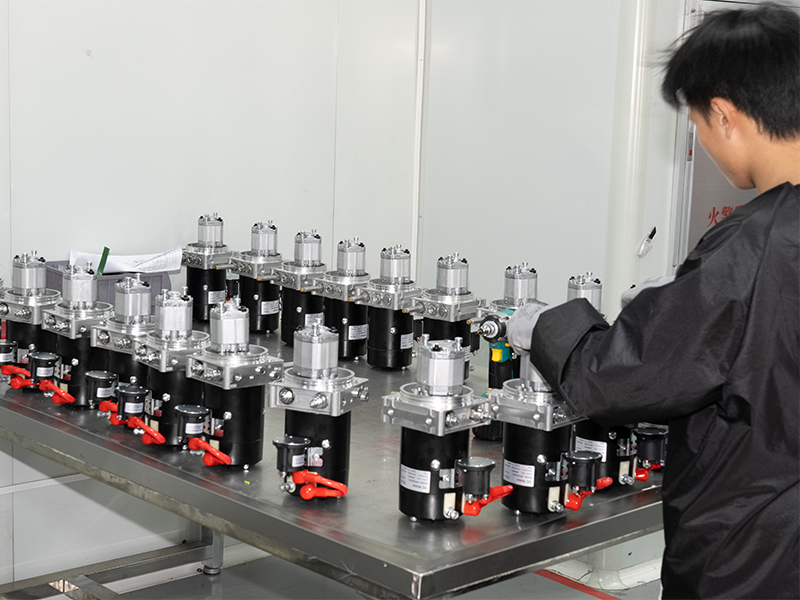

دور وحدة الطاقة الهيدروليكية

ال وحدة الطاقة الهيدروليكية (HPU) هو قلب أي نظام هيدروليكي. إنها عبارة عن مجموعة قائمة بذاتها تقوم بتوليد وتهيئة وتزويد السائل الهيدروليكي المضغوط لبقية الدائرة. تجمع وحدة الطاقة الهيدروليكية القياسية بين خزان السوائل، ومحرك كهربائي أو محرك احتراق، ومضخة هيدروليكية، وصمام تخفيف الضغط، ومرشح، وأجهزة - جميعها مثبتة على لوحة أساسية أو إطار واحد.

عندما يقوم المحرك بتشغيل المضخة، يتم سحب السائل من الخزان وضغطه قبل إرساله إلى خط إمداد النظام. يعمل صمام التنفيس كسقف أمان، حيث يمنع الضغط من تجاوز تصنيف تصميم النظام - عادةً بين 150 بار (2175 رطل لكل بوصة مربعة) و350 بار (5075 رطل لكل بوصة مربعة) بالنسبة لوحدات HPU الصناعية، على الرغم من أن الوحدات المتخصصة يمكن أن تصل إلى 700 بار أو أكثر. إذا انخفض الطلب على المشغل، فإن المضخة المعوضة للضغط تقلل من إنتاجها تلقائيًا، مما يوفر الطاقة ويقلل توليد الحرارة.

ال reservoir in a Hydraulic Power Unit serves more than simple storage. It allows entrained air to separate from the fluid, dissipates heat, and provides a gravity-assisted return flow. Reservoir volume is typically sized at مرتين إلى ثلاث مرات معدل تدفق المضخة في الدقيقة - لذا فإن مضخة 20 لترًا / دقيقة سوف تقترن بخزان 40-60 لترًا كخط أساس. الأحمال الحرارية الأكبر أو تطبيقات دورة العمل العالية تدفع هذه النسبة إلى الأعلى.

تشتمل وحدات الطاقة الهيدروليكية الحديثة بشكل متزايد على محركات متغيرة السرعة (VSD). من خلال مطابقة سرعة المحرك مع الطلب الفعلي للنظام، يمكن لوحدة HPU المجهزة بـ VSD تقليل استهلاك الطاقة عن طريق 30 إلى 60 بالمائة مقارنة بوحدة ذات سرعة ثابتة تعمل تحت ضغط ثابت. بالنسبة للمنشآت التي تقوم بتشغيل الأنظمة الهيدروليكية لعدة نوبات عمل في اليوم، فإن ذلك يُترجم إلى توفير كبير في تكاليف التشغيل على مدار عمر خدمة الماكينة.

المكونات الرئيسية الموجودة داخل وحدة الطاقة الهيدروليكية

• الخزان: يخزن السوائل، ويسمح بفصل الهواء، ويساعد على التحكم الحراري.
• مضخة: يحول الطاقة الميكانيكية إلى تدفق السوائل والضغط - أنواع التروس أو الريشة أو المكبس حسب متطلبات الضغط والتدفق.
• المحرك الرئيسي: محرك كهربائي أو محرك يحرك عمود المضخة.
• صمام تخفيف الضغط: يفتح لتحويل التدفق الزائد إلى الخزان عندما يتجاوز ضغط النظام النقطة المحددة.
• تجميع المرشح: يزيل التلوث بالجسيمات، التي يتراوح حجمها عادةً بين 10-25 ميكرون للخدمة الصناعية القياسية.
• مبادل حراري (اختياري): وحدة مبردة بالهواء أو مبردة بالماء تحافظ على درجة حرارة السائل ضمن نطاق التشغيل الموصى به، عادة 40-60 درجة مئوية.
• الأجهزة: توفر أجهزة قياس الضغط، وأجهزة استشعار درجة الحرارة، ومؤشرات المستوى، ومؤشرات الضغط التفاضلي للمرشح للمشغلين إمكانية الرؤية في الوقت الفعلي.

قانون باسكال: الفيزياء وراء كل نظام هيدروليكي

صاغ بليز باسكال مبدأه في القرن السابع عشر، ولا يزال يمثل الفيزياء الأساسية لكل نظام هيدروليكي يعمل اليوم. ينص القانون على أن الضغط الذي يمارس في أي مكان في السائل المحصور غير القابل للضغط ينتقل بالتساوي وغير منقوص في كل اتجاه في جميع أنحاء السائل.

من الناحية العملية، هذا يعني أن مضخة صغيرة ومحركًا يمكن أن يولدا ضغطًا خطيًا كافيًا لتشغيل أسطوانة ذات مساحة سطحية أكبر بمئات المرات. خذ بعين الاعتبار مثالًا أساسيًا: توفر المضخة سائلًا عند 200 بار (20 ميجا باسكال). تحتوي الأسطوانة التي يبلغ قطر تجويفها 100 مم على مساحة مكبس تبلغ حوالي 78.5 سم². ناتج القوة يساوي الضغط مضروبًا في المساحة - 20 ميجا باسكال × 78.5 سم² = 157000 نيوتن، أو ما يقرب من 16 طنًا من قوة الدفع . قد تزن هذه الأسطوانة 15 كجم فقط ويمكن وضعها في مساحة أصغر من حقيبة اليد.

نسبة القوة إلى الحجم هذه لا مثيل لها من خلال البدائل الهوائية أو الكهروميكانيكية عند الأحمال المكافئة. سيتطلب المحرك الخطي الكهربائي ذو التصنيف المماثل مجموعة تروس محرك أثقل وأكبر بكثير. ستحتاج الأسطوانات الهوائية التي تعمل عند ضغط هواء المتجر النموذجي (6-8 بار) إلى أقطار تجويف أكبر بعدة مرات لتحقيق نفس قوة الخرج. إن ميزة الكثافة الهيدروليكية هي السبب في أن الحفارات، وآلات القولبة بالحقن، وأجهزة التحكم في طيران الطائرات، والمكابس الهيدروليكية تظل جميعها تعمل بالطاقة الهيدروليكية لعقود بعد أن أصبحت البدائل الكهربائية قابلة للتطبيق للمهام الخفيفة.

أنواع المضخات الهيدروليكية وكيفية توليد الضغط

ال pump is the only active energy-conversion component in a hydraulic circuit. Its job is straightforward: create flow. Pressure only develops when that flow encounters resistance — from actuator loads, valve restrictions, or line friction. Understanding pump types clarifies a lot about system performance and design choices.

مضخات والعتاد

مضخات التروس الخارجية هي أبسط المضخات الهيدروليكية وأكثرها فعالية من حيث التكلفة. يدور ترسان متشابكان داخل مبيت شديد التحمل. يملأ السائل الفراغات بين أسنان التروس على جانب المدخل، ويتم حمله حول محيط المبيت، ويتم ضغطه للخارج على جانب المخرج بينما تتشابك الأسنان مرة أخرى. المضخات الترسية هي أجهزة ذات إزاحة ثابتة، فهي تتحرك بنفس الحجم في كل دورة بغض النظر عن الضغط. أنها تعمل بشكل موثوق يصل إلى حوالي 250 بار وتستخدم على نطاق واسع في الآلات الزراعية، وأجهزة تقسيم الأخشاب، والمعدات المتنقلة حيث تكون التكلفة والبساطة أكثر أهمية.

مضخات ريشة

تستخدم مضخات الريشة دوارات محملة بنابض أو محملة بالضغط والتي تنزلق داخل وخارج الفتحات في الدوار الدوار. عندما يدور الدوار داخل حلقة الكامة اللامركزية، تتوسع الغرف الموجودة بين الريش على جانب المدخل (سحب السائل) وتتقلص على جانب المخرج (طرد السائل). توفر مضخات الريشة تدفقًا أكثر سلاسة وأقل ضوضاء من المضخات الترسية وهي شائعة في الأدوات الآلية والمكابس الصناعية التي تعمل في ما يصل إلى 175 بار .

مضخات المكبس

تعتبر المضخات المكبسية المحورية والشعاعية من المضخات عالية الأداء للمكونات الهيدروليكية الصناعية والمتنقلة. يتم ترتيب المكابس المتعددة حول عمود مركزي بشكل متبادل أثناء دوران العمود، مما يؤدي إلى سحب السائل إلى الداخل في شوطة الظهر وطرده في الشوط الأمامي. يمكن لمضخات المكبس المحوري ذات الإزاحة المتغيرة ضبط إنتاجها عن طريق تغيير زاوية لوحة التأرجح، مما يجعلها مثالية لاستشعار الحمل والدوائر المعوضة للضغط. أنها تعمل بشكل موثوق في 350-500 بار وتقدم كفاءات حجمية تزيد عن 95 بالمائة. إنها الاختيار القياسي للحفارات، وآلات القولبة بالحقن، وتركيبات وحدات الطاقة الهيدروليكية التي تتطلب تحكمًا دقيقًا.

الصمامات الهيدروليكية: التحكم في الاتجاه والضغط والتدفق

تتحكم الصمامات في ما يحدث بين وحدة الطاقة الهيدروليكية والمحركات. فهي تحدد أي مشغل يتلقى التدفق، وبأي ضغط، وبأي معدل. بدون الصمامات، لن يكون للنظام الهيدروليكي أي إمكانية للتحكم - فقط قوة خام وغير موجهة.

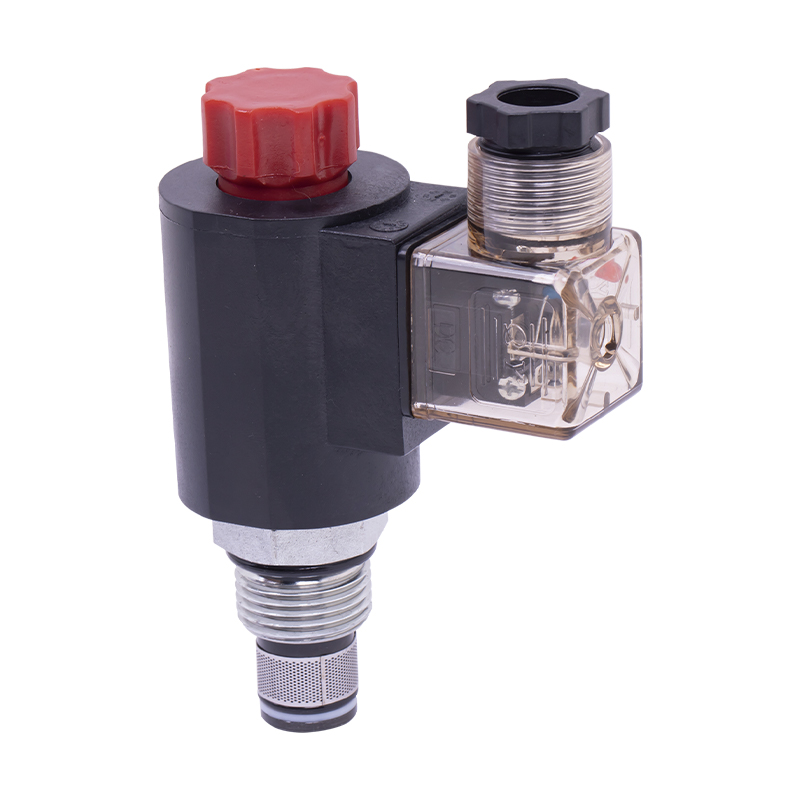

صمامات التحكم الاتجاهية

تقوم صمامات التحكم الاتجاهية (DCVs) بتوجيه السائل المضغوط إلى المنفذ المطلوب للأسطوانة أو المحرك. يعد الصمام الاتجاهي 4/3 — أربعة منافذ وثلاثة مواضع — هو النوع الأكثر شيوعًا في المكونات الهيدروليكية الصناعية. في موضعه المركزي (المحايد)، يمكن حظر التدفق، أو توجيهه إلى الخزان، أو السماح له بالطفو، اعتمادًا على تكوين المركز المختار. يتم تشغيل DCVs التي تعمل بالملف اللولبي 15-50 مللي ثانية مما يجعلها مناسبة للدورات الآلية السريعة والمتكررة. تقوم DCVs المتناسبة بتعديل موضع التخزين المؤقت بشكل مستمر، مما يتيح التحكم السلس في السرعة بدلاً من التبديل المفاجئ للتشغيل/الإيقاف.

صمامات التحكم في الضغط

تحدد صمامات التنفيس الحد الأقصى لسقف ضغط النظام. تحافظ صمامات التخفيض على ضغط ثابت أقل في الدائرة الثانوية. تقوم صمامات التسلسل بتشغيل مشغل ثانٍ فقط بعد وصول الدائرة الأولى إلى الضغط المحدد - وهو مفيد في التثبيت وتشكيل التسلسلات. تحافظ صمامات الموازنة على الحمل في موضعه عن طريق طلب الحد الأدنى من الضغط التجريبي قبل السماح للمشغل بالانخفاض، مما يمنع الهبوط غير المتحكم فيه تحت الجاذبية.

صمامات التحكم في التدفق

تعمل صمامات التحكم في التدفق على تقييد تدفق السوائل لتنظيم سرعة المحرك. صمام إبرة بسيط يخلق فتحة قابلة للتعديل. تحافظ أدوات التحكم في التدفق المعوض بالضغط على معدل تدفق ثابت بغض النظر عن اختلافات الحمل - إذا زاد الحمل وارتفع ضغط النظام، يتم ضبط المعوض تلقائيًا للحفاظ على التدفق (وبالتالي سرعة المحرك) ثابتًا. يعد هذا أمرًا بالغ الأهمية في تطبيقات مثل محاور تغذية الضغط أو محركات الناقل حيث تكون السرعة الثابتة مهمة بغض النظر عن تقلبات الحمل.

المحركات الهيدروليكية: تحويل ضغط السوائل إلى عمل

المحركات هي المكان الذي تصبح فيه الطاقة الهيدروليكية عملاً ميكانيكيًا مفيدًا. تغطي فئتان رئيسيتان الغالبية العظمى من التطبيقات: المحركات الخطية (الأسطوانات) والمحركات الدوارة (المحركات الهيدروليكية).

الاسطوانات الهيدروليكية

تقوم الأسطوانة الهيدروليكية بتحويل ضغط السائل إلى قوة وحركة خطية. يدخل السائل المضغوط إلى نهاية الغطاء، ويدفع المكبس ويمتد القضيب. للتراجع، يدخل السائل إلى نهاية القضيب. لأن القضيب يشغل جزءًا من مساحة نهاية القضيب، قوة التمديد دائما تتجاوز قوة التراجع عند نفس الضغط - وهو أحد اعتبارات التصميم التي يجب مراعاتها في تطبيقات التثبيت والتشكيل والرفع.

تشمل أنواع الأسطوانات أسطوانات قضيب الربط (سهلة الخدمة، ومتوفرة على نطاق واسع بأحجام التجويف القياسية من 25 مم إلى 200 مم)، والأسطوانات الملحومة (مدمجة، ومعدلات ضغط أعلى)، والأسطوانات المتداخلة (مراحل متداخلة متعددة للسكتة الدماغية الطويلة بطول مطوي قصير، شائعة في الشاحنات القلابة والمقطورات القلابة). يتم التعامل بشكل روتيني مع الأسطوانات الثقيلة المستخدمة في المكابس الهيدروليكية قوات تتجاوز 500 طن .

المحركات الهيدروليكية

تقوم المحركات الهيدروليكية بتحويل تدفق السوائل والضغط إلى حركة دورانية مستمرة. تعكس محركات التروس ومحركات الريشة والمحركات المكبسية نظيراتها من المضخات في التصميم ولكنها تعمل في تحويل الطاقة العكسي. يتم استخدام محركات المكبس الشعاعي ذات عزم الدوران العالي والسرعة المنخفضة في محركات العجلات والرافعات ومحركات النقل حيث يؤدي الاقتران المباشر بالحمل إلى إلغاء علب التروس. قد يقوم محرك عجلة على شاحنة نقل تعدين كبيرة بالتسليم أكثر من 10000 نيوتن متر من عزم الدوران من العبوة التي يتم وضعها داخل محور العجلة نفسه.

السائل الهيدروليكي: لماذا هو مهم أكثر مما يدركه معظم الناس

السائل الهيدروليكي ليس مجرد الوسيط الذي يحمل الضغط، بل هو في نفس الوقت مادة التشحيم لكل مضخة، وصمام، ومشغل في الدائرة. يؤثر اختياره بشكل مباشر على كفاءة النظام وعمر المكونات ومخاطر الفشل. يعد استخدام السائل الخاطئ، أو السماح لسائل جيد بالتحلل، أحد الأسباب الرئيسية لفشل النظام الهيدروليكي في الميدان.

تُستخدم السوائل المعتمدة على الزيوت المعدنية (درجات ISO VG 46 وISO VG 68 هي الأكثر شيوعًا) في غالبية الأنظمة الهيدروليكية الصناعية والمتنقلة. إنها توفر مداهنة ممتازة واستقرارًا حراريًا جيدًا وتوافرًا تجاريًا واسعًا. يعد ISO VG 46 هو الخيار الافتراضي لمعظم تركيبات HPU الصناعية التي تعمل في درجة حرارة محيطة تتراوح بين 20 إلى 50 درجة مئوية.

في التطبيقات القريبة من اللهب المكشوف، أو الأسطح الساخنة، أو في البيئات التي يكون فيها خطر الحريق مصدر قلق تنظيمي - مصانع الصلب، وصب القوالب، والتعدين تحت الأرض - تكون السوائل المقاومة للحريق إلزامية. تشمل الخيارات خلطات الماء والجليكول (HFC)، واسترات الفوسفات (HFD)، والسوائل النباتية القابلة للتحلل. يأتي كل منها مع متطلبات توافق محددة للأختام والطلاءات والمعادن. على سبيل المثال، تهاجم سوائل إستر الفوسفات موانع التسرب من مادة البولي يوريثين وتتطلب تنظيف النظام بالكامل واستبدال الختم عند التبديل من الزيوت المعدنية.

يسبب تلوث السوائل ما يقدر بنحو 70-80 بالمائة من فشل النظام الهيدروليكي. يعمل التلوث الجسيمي — حطام التآكل المعدني، والأوساخ المبتلعة، ورمال الصب — كمادة كاشطة في خلوص المضخة والصمام المقاس بالميكرونات. تصنف رموز النظافة ISO (ISO 4406) مستويات التلوث حسب عدد الجسيمات لكل مليلتر في ثلاثة نطاقات حجمية. تتطلب معظم الشركات المصنعة لمضخات المكبس نظافة السوائل ISO 16/14/11 أو أفضل للحفاظ على صلاحية الضمان. ويتطلب تحقيق هذا المستوى والحفاظ عليه استخدام مرشحات خط العودة عالية الكفاءة، ومرشحات الاستراحة على نقاط ملء الخزان، وبرامج منتظمة لأخذ عينات الزيت.

كيف تعمل الدائرة الهيدروليكية الكاملة خطوة بخطوة

إن تتبع السائل من خلال دائرة عمل كاملة يجعل التفاعل بين جميع المكونات واضحًا. فيما يلي وصف لنظام هيدروليكي صناعي نموذجي مفتوح المركز مدعوم بوحدة طاقة هيدروليكية تقود أسطوانة مزدوجة الفعل.

1. السوائل في حالة الراحة في الخزان. ال HPU motor is off. Fluid sits in the tank at atmospheric pressure, conditioned and filtered from the previous cycle.
2. يبدأ المحرك، وتسحب المضخة السائل. ال electric motor drives the pump shaft. The pump creates a low-pressure zone at its inlet, drawing fluid through the suction strainer and into the pump housing.
3. المضخة تضغط على خط الإمداد. ال pump displaces fluid into the pressure line. Because the directional valve is in its neutral (center) position, flow circulates back to tank through the unloaded center passage at low pressure — minimizing energy consumption during standby.
4. يشير المشغل أو نظام التحكم إلى صمام الاتجاه. يقوم الملف اللولبي بنقل بكرة الصمام، وربط خط إمداد المضخة بمنفذ نهاية غطاء الأسطوانة وتوصيل منفذ نهاية القضيب بخط الإرجاع.
5. تمتد الاسطوانة تحت الحمل. يدخل السائل المضغوط إلى نهاية الغطاء، مما يؤدي إلى بناء القوة على وجه المكبس. تمتد الأسطوانة، مما يؤدي إلى إزاحة السائل من نهاية القضيب عبر الصمام إلى خط العودة.
6. يرتفع ضغط النظام لتلبية مقاومة الحمل. إذا كان الحمل ثقيلا، فإن ضغط النظام يرتفع حتى يتم استيفاء توازن القوة. إذا تجاوز الطلب نقطة ضبط صمام التنفيس، يفتح صمام التنفيس ويحول التدفق الزائد إلى الخزان، مما يمنع الضغط الزائد.
7. يمر السائل العائد عبر الفلتر والمبادل الحراري. يمر السائل العائد من المشغل عبر مرشح خط العودة، مما يزيل التلوث المكتسب أثناء دورة العمل. إذا تم تركيب مبادل حراري، تتم إدارة درجة حرارة السائل هنا.
8. يعود السائل إلى الخزان، وتتكرر الدورة. يعود السائل المكيف إلى الخزان، ويتم فصل الهواء، ويصبح السائل جاهزًا للطلب التالي.

الأنظمة الهيدروليكية ذات المركز المفتوح مقابل الأنظمة الهيدروليكية ذات المركز المغلق

ال terms open-center and closed-center describe what happens to flow when all directional valves are in their neutral (unactuated) position. This distinction has significant consequences for system efficiency, response, and design complexity.

أنظمة المركز المفتوح

في نظام مفتوح المركز، يتم تدوير تدفق المضخة مرة أخرى إلى الخزان من خلال الممرات المركزية المفتوحة للصمامات الاتجاهية عندما لا يكون هناك مشغل قيد الاستخدام. تعمل المضخة عند ضغط منخفض في وضع الاستعداد، مما يقلل من توليد الحرارة وتآكل المضخة. تعتبر مضخات التروس ذات الإزاحة الثابتة مناسبة تمامًا للدوائر ذات المركز المفتوح. هذه هي الهندسة المعمارية السائدة في الجرارات الزراعية والرافعات الشوكية والمعدات المتنقلة الأبسط.

أنظمة المركز المغلق

في نظام مغلق المركز، يتم حظر جميع منافذ الصمامات في الوضع المحايد. يجب أن تكون المضخة ذات إزاحة متغيرة (أو تستخدم مركمًا) لتجنب توقف الحركة عند الضغط الكامل مقابل المنافذ المسدودة. تعتبر مضخات المكبس المتغيرة المعوضة للضغط هي الاقتران القياسي - فهي تدمر التدفق إلى ما يقرب من الصفر عند عدم وجود طلب على المشغل، مما يحافظ على الضغط المحدد بأقل تكلفة للطاقة. تدعم أنظمة المركز المغلق العديد من المحركات المستقلة التي تعمل في وقت واحد عند ضغوط مختلفة، مما يجعلها المعيار في الآلات الصناعية المعقدة، وأنظمة الاختبار الهيدروليكية المؤازرة، وتصميمات وحدات الطاقة الهيدروليكية المتقدمة لأتمتة التصنيع.

تطبيقات العالم الحقيقي التي تعتمد على الأنظمة الهيدروليكية

ال diversity of hydraulic applications reflects the technology's unique combination of high force density, controllability, and reliability in harsh environments.

معدات البناء ونقل التربة

قد يكون لدى الحفار الذي يبلغ وزنه 30 طنًا خمس دوائر هيدروليكية أو أكثر يتم التحكم فيها بشكل مستقل - ذراع الرافعة، والذراع، والدلو، والتأرجح، والسير - يتم توفيرها جميعها بواسطة وحدة أو اثنتين من وحدات HPU تنتج تدفقات مجمعة من أكثر من 400 لتر/دقيقة عند 350 بار . يمكّن النظام الهيدروليكي المشغلين من تأرجح الهيكل العلوي في نفس الوقت أثناء خفض ذراع الرافعة ولف الجرافة - وهي حركة منسقة ثلاثية المحاور تكاد تكون مستحيلة مع الوصلات الميكانيكية. تعتمد الجرافات الزاحفة، والجرافات ذات العجلات، والممهدات، وكسارات الصخور الهيدروليكية على نفس المبادئ الهيدروليكية الأساسية.

المكابس الصناعية وآلات التشكيل

تعتمد مكابس ختم المعادن، ومطارق الحدادة، ومكابس السحب العميق، ومكابس صب ضغط المطاط على الأنظمة الهيدروليكية لتوليد القوة الأولية. قد يتم تطوير مكبس تزوير هيدروليكي كبير 80.000 كيلو نيوتن (8000 طن) من تشكيل القوة. تعد وحدة الطاقة الهيدروليكية لمثل هذه المكبس تركيبًا كبيرًا - غالبًا ما تكون مجموعات مضخات متعددة مع تصنيفات محرك مجمعة تتجاوز 1000 كيلووات - ومع ذلك يمكن التحكم في سرعة شوط المكبس وقوته بدقة مستوى المليمتر من خلال دوائر الصمامات المتناسبة المؤازرة.

ماكينات قولبة الحقن

تستخدم آلات القولبة بالحقن الهيدروليكية التقليدية وحدة HPU مركزية لتشغيل تسلسلات التثبيت والحقن ودوران اللولب والإخراج. تتطلب آلة قوة التثبيت بقدرة 1000 طن نظامًا هيدروليكيًا قادرًا على توليد تلك القوة بشكل متكرر في أوقات دورات قصيرة تصل إلى 10-15 ثانية. توفر وحدات HPU لمضخة الإزاحة المتغيرة مع محاور حقن الصمام المؤازر مزيجًا من قوة التثبيت العالية والتوصيف الدقيق لسرعة الحقن التي تتطلبها جودة الأجزاء البلاستيكية الحديثة.

أنظمة الفضاء والطائرات

تستخدم الطائرات التجارية أنظمة هيدروليكية تعمل في 3000-5000 رطل لكل بوصة مربعة (207-345 بار) لتشغيل أسطح التحكم في الطيران، ومعدات الهبوط، ومكابح العجلات، وعواكس الدفع. تحتوي طائرة بوينج 737 على ثلاثة أنظمة هيدروليكية مستقلة بسعة سوائل مجمعة تبلغ حوالي 90 لترًا. تضمن بنية التكرار عدم وجود أي فشل يمكن أن يحرم الطائرة من الطاقة الهيدروليكية للأسطح الحرجة. تستخدم وحدات HPU للطائرات (وتسمى حزم الطاقة الهيدروليكية في الطيران) المضخات التي تعمل بمحرك، ومضخات المحركات الكهربائية، وتوربينات الهواء كمصادر احتياطية.

التطبيقات البحرية والبحرية

تستخدم موانع الانفجار تحت سطح البحر (BOPs) في آبار النفط والغاز مركمات هيدروليكية مشحونة مسبقًا لإغلاق عناصر الختم الحلقية الضخمة في حالات الطوارئ. تعمل الأنظمة الهيدروليكية الموجودة على الرافعات البحرية، ورافعات الإرساء، وشدادات مد الأنابيب في ظل رذاذ الملح، والاهتزاز، ودرجات الحرارة القصوى التي من شأنها أن تؤدي إلى تدهور البدائل الكهربائية بسرعة. إن طبيعة التشحيم الذاتي للسائل الهيدروليكي وتحمل المكونات الهيدروليكية لأحمال الصدمات تجعل المكونات الهيدروليكية هي الخيار العملي الوحيد في هذه البيئات.

أخطاء النظام الهيدروليكي الشائعة وكيفية تشخيصها

حتى الأنظمة الهيدروليكية التي يتم صيانتها جيدًا تتطور إلى أخطاء. إن معرفة الأعراض التي تشير إلى الأسباب الجذرية يؤدي إلى تقصير وقت استكشاف الأخطاء وإصلاحها بشكل كبير.

أداء المحرك بطيء أو ضعيف

إذا امتدت الأسطوانة ببطء أو كان المحرك يعمل بأقل من السرعة المقدرة، فتحقق من تدفق خرج المضخة والضغط أولاً. قد تفقد مضخة التروس البالية 15-25 بالمائة من التدفق المقدر من خلال التسرب الداخلي قبل أن يلاحظ المشغل الأعراض الواضحة. تشير قراءات مقياس الضغط الأقل من نقطة ضبط صمام التنفيس تحت الحمل إلى تآكل المضخة أو صمام التنفيس المفتوح جزئيًا. يؤدي التسرب الداخلي في الأسطوانة (تجاوز أختام المكبس) إلى الزحف تحت الحمل المستمر - وهو أمر يمكن اختباره من خلال تطبيق الضغط الكامل وقياس ما إذا كانت الأسطوانة تنجرف مع انسداد الصمام الاتجاهي.

توليد الحرارة المفرطة

تعمل درجة حرارة التشغيل التي تزيد عن 60-70 درجة مئوية على تسريع تحلل السوائل وتدهور الختم وتآكل المضخة. تشمل الأسباب الشائعة وضع صمام تخفيف قريبًا جدًا من ضغط العمل (مما يتسبب في التخلص المستمر من التدفق الزائد)، أو مبادل حراري مسدود أو صغير الحجم، أو حجم خزان غير كافي، أو سائل ملوث ذو لزوجة متدهورة. سوف يستهلك النظام الذي يعمل ساخنًا بشكل مستمر مجموعة من الأختام في جزء صغير من عمر الخدمة العادي.

تشغيل المضخة الصاخبة

التجويف - تكوين وانهيار فقاعات البخار في مدخل المضخة - ينتج عنه ضوضاء مميزة أو طحن ويسبب تآكلًا شديدًا للأجزاء الداخلية للمضخة. ويحدث ذلك بسبب وجود خط شفط مقيد، أو مصفاة شفط مسدودة، أو سائل بارد ولزج جدًا، أو مستوى الخزان منخفض جدًا. التهوية، حيث يتم ابتلاع الهواء من خلال سدادة العمود المتسربة أو تركيبات الشفط السائبة، تنتج صوتًا عالي النبرة أو رغوة في الخزان. يجب تصحيح كلا الشرطين على الفور لتجنب تدمير المضخة.

التسرب الخارجي

يمثل تسرب السوائل الهيدروليكية مشكلة تشغيلية وخطرًا على البيئة والحرائق. غالبًا ما يتم إرجاع تسربات التركيب إلى التجميع غير الصحيح - الوصلات الملولبة ذات عزم الدوران المفرط أو المنخفض، أو وجوه الختم التالفة، أو أشكال الخيوط غير الصحيحة (خلط NPT وBSP، على سبيل المثال). تشير تسربات ختم قضيب الأسطوانة إلى أختام القضيب البالية أو التالفة، أو أسطح القضبان المسجلة، أو التحميل الجانبي المفرط على القضيب. وفي كل حالة، يكون الإصلاح سهلاً بمجرد تحديد المصدر بشكل صحيح.

أفضل ممارسات صيانة النظام الهيدروليكي

ال majority of hydraulic system failures are preventable with structured maintenance. The following practices, applied consistently, will extend component life and reduce unplanned downtime.

• أخذ عينات النفط وتحليلها: خذ عينة من السوائل من نقطة مضطربة حية في الدائرة كل 500-1000 ساعة تشغيل. يُبلغ التحليل المختبري عن عدد الجسيمات واللزوجة والمحتوى المائي والرقم الحمضي ومعادن التآكل العنصرية. تكتشف النتائج الشائعة عبر عينات متعددة المشكلات قبل أن تتسبب في الفشل.
• استبدال الفلتر في الموعد المحدد: اتبع الفواصل الزمنية للشركة المصنعة، أو من الأفضل استبدال المرشحات وفقًا لحالة مؤشر الضغط التفاضلي. يعني ظهور مؤشر الالتفافية أن السائل الملوث قد تم تداوله دون تصفية - وهو حدث خطير يتطلب التحقيق في السبب الجذري.
• مستوى الخزان وصيانة التنفس: تحقق من المستوى يوميًا على الأجهزة ذات دورة الخدمة العالية. استبدل مرشحات تهوية الخزان وفقًا لجدول الشركة المصنعة - يؤدي جهاز التنفس المسدود إلى إنشاء فراغ في الخزان يساعد على التجويف. يجب استبدال معظم أجهزة التنفس كل يوم 1000-2000 ساعة في البيئات الصناعية العادية.
• اقتران ومحاذاة المحرك: يؤدي عدم المحاذاة بين محرك HPU والمضخة إلى إنشاء أحمال جانبية شعاعية على محمل عمود المضخة، وهو غير مصمم لها. حتى 0.1 ملم من المحاذاة المتوازية يمكن أن تقلل من عمر المحمل إلى النصف. تعتبر محاذاة الليزر أثناء التثبيت وبعد استبدال أي محرك أو مضخة هي أفضل الممارسات.
• فحص الخراطيم والتركيبات: تتمتع الخراطيم الهيدروليكية بعمر خدمة محدود بغض النظر عن المظهر. يوصي العديد من الشركات المصنعة باستبدال الخراطيم على أ دورة مدتها ست سنوات في التطبيقات الصناعية. افحص الخراطيم كل ثلاثة أشهر بحثًا عن التآكل والالتواء وتشقق الغطاء وسلامتها. يعد فشل الخرطوم عند 350 بار حدثًا خطيرًا للسلامة.
• التحقق من صمام الإغاثة: تحقق من ضغط صدع صمام التنفيس سنويًا باستخدام مقياس اختبار معاير ومقياس تدفق. إن صمام التنفيس الذي انجرف إلى ما دون نقطة التحديد سيحد من قوة النظام القصوى؛ الشخص الذي تم فتحه سيمنع أي تراكم للضغط على الإطلاق.

الهيدروليكية مقابل علم الخصائص الميكانيكية مقابل الكهروميكانيكية: متى تختار كل منهما

تقوم جميع التقنيات الثلاث بنقل الطاقة والتحكم فيها، ولكن لكل منها غلاف أداء حيث يكون أفضل بشكل واضح عن التقنيات الأخرى.

تستخدم الأنظمة الهوائية الهواء المضغوط بضغط 6-12 بار، وهي مثالية للتشغيل الخطي عالي الدورة والخفيف: التثبيت، ونقل الأجزاء، والمكابس الصغيرة، والأدوات الهوائية. مزاياها هي النظافة (عدم التلوث بالزيت)، وأوقات الدورات السريعة، والتكلفة المنخفضة للمكونات. وتتمثل حدودها في القوة الناتجة - حيث توفر الأسطوانة الهوائية ذات التجويف 63 مم عند 6 بار حوالي 1870 نيوتن، وهو جزء صغير من قدرة نظيرتها الهيدروليكية بنفس حجم التجويف.

توفر المحركات الكهروميكانيكية (البرغي الكروي للمحرك المؤازر أو علبة التروس للمحرك المؤازر) أعلى دقة لتحديد المواقع ومراقبة الطاقة بشكل مباشر. إنهم يتنافسون بشكل متزايد مع المكونات الهيدروليكية في نطاقات قوة تصل إلى حوالي 200 كيلو نيوتن للمحاور الخطية. وفوق هذا الحد، تصبح أحجام المحرك وعلبة التروس غير عملية، وتظل الأسطوانات الهيدروليكية متفوقة تقنيًا واقتصاديًا.

تظل المكونات الهيدروليكية هي الخيار الواضح عندما تتجاوز متطلبات القوة 200 كيلو نيوتن، وعندما تكون أحمال الصدمات وتحمل الحمل الزائد أمرًا بالغ الأهمية، وعندما يجب أن يظل المشغل في موضعه تحت حمل مستمر دون سحب مستمر للطاقة، أو عندما تستبعد بيئة التشغيل - الحرارة، والاهتزاز، والغسيل، ومخاطر الانفجار - الحلول الكهربائية أو تعقدها. إن قدرة وحدة الطاقة الهيدروليكية على توفير مشغلات متعددة بضغوط وتدفقات مختلفة من مصدر طاقة واحد توفر أيضًا مزايا بنية النظام التي يصعب تكرارها باستخدام محركات كهروميكانيكية موزعة.
