كيف تعمل وحدة الطاقة الهيدروليكية: الدليل الكامل

كيف تعمل وحدة الطاقة الهيدروليكية: الإجابة المختصرة

أ وحدة الطاقة الهيدروليكية (HPU) يعمل باستخدام محرك كهربائي أو محرك احتراق لتشغيل مضخة هيدروليكية، والتي تسحب السائل من الخزان وتضغط عليه. يتم بعد ذلك توجيه هذا السائل المضغوط من خلال صمامات التحكم إلى المحركات - الأسطوانات أو المحركات الهيدروليكية - التي تحول طاقة السائل إلى قوة ميكانيكية أو حركة. وبمجرد أن يكمل السائل عمله، يعود إلى الخزان، حيث يتم تصفيته وتبريده قبل أن تتكرر الدورة.

تسمح عملية الحلقة المغلقة هذه للوحدة المدمجة بتوليد قوة هائلة. وحدة HPU صناعية قياسية تعمل في 3000 رطل لكل بوصة مربعة (207 بار) يمكن أن توفر عشرات الآلاف من الأرطال من قوة الدفع أو السحب من خلال أسطوانة صغيرة نسبيًا، ولهذا السبب تظل الأنظمة الهيدروليكية هي الخيار السائد في المعدات الثقيلة، ومكابس التصنيع، والدعم الأرضي الفضائي، والتطبيقات البحرية.

المكونات الأساسية ل وحدة الطاقة الهيدروليكية

إن فهم كيفية عمل وحدة الطاقة الهيدروليكية يبدأ بمعرفة ما يفعله كل مكون رئيسي. تحتوي كل وحدة HPU - بدءًا من وحدة سطحية سعة 1 جالونًا إلى وحدة طاقة صناعية سعة 500 جالون - على نفس العناصر الأساسية.

الخزان (الخزان الهيدروليكي)

يقوم الخزان بتخزين إمدادات السوائل الهيدروليكية. إنها ليست مجرد حاوية سلبية. يسمح الخزان المصمم جيدًا للهواء المحبوس بالهروب من السائل العائد، ويوفر مساحة سطحية كافية لتبديد الحرارة، ويستخدم حواجز داخلية لفصل خط الإرجاع عن مدخل شفط المضخة. يمنع هذا الفصل سائل العودة الساخن والمهوى من الدخول مرة أخرى إلى المضخة على الفور. تشير قواعد تغيير حجم الخزان إلى أن حجم السائل يساوي ثلاثة إلى خمسة أضعاف معدل تدفق المضخة في الدقيقة ، على الرغم من أن أنظمة دورة العمل العالية تتطلب في كثير من الأحيان المزيد.

المحرك الرئيسي (محرك كهربائي أو محرك)

يوفر المحرك الرئيسي الطاقة الميكانيكية التي تحرك المضخة. في التطبيقات الصناعية والثابتة، أ محرك كهربائي AC ثلاثي الطور هو معيار، ويتراوح عادةً من 1 حصان لمكابس المتاجر الصغيرة إلى أكثر من 200 حصان لخطوط الضغط الهيدروليكي الكبيرة أو ماكينات القولبة بالحقن. تستخدم المعدات المتنقلة - الحفارات، والمقود المنزلق، والرافعات - محرك الديزل الخاص بالمركبة باعتباره المحرك الرئيسي، مع مأخذ الطاقة (PTO) الذي يربطه بالمضخة الهيدروليكية.

مضخة هيدروليكية

المضخة هي قلب وحدة الطاقة الهيدروليكية. إنه لا يخلق ضغطًا، بل يخلق تدفقًا. يتطور الضغط فقط عندما يلتقي هذا التدفق بالمقاومة (الحمل). تهيمن ثلاثة أنواع من المضخات:

• مضخات والعتاد: بسيطة، وبأسعار معقولة، ومتسامحة مع التلوث. النزوح الثابت. شائع في أجهزة تقطيع جذوع الأشجار والشاحنات القلابة وحزم الطاقة منخفضة التكلفة. الكفاءة النموذجية: 80-85%.
• مضخات ريشة: عملية أكثر هدوءًا وكفاءة حجمية جيدة. يستخدم في الأدوات الآلية والمعدات الصناعية التي تتطلب أداءً سلسًا ومنخفض الضوضاء.
• مضخات المكبس: قدرة الضغط العالي (تصل إلى 6000 رطل لكل بوصة مربعة وما فوق)، وخيارات الإزاحة المتغيرة، والكفاءة العالية (90-95%). الاختيار القياسي للتطبيقات كثيرة المتطلبات مثل المكابس الهيدروليكية، وقولبة الحقن، والفضاء.

صمامات التحكم

تتحكم صمامات التحكم في المكان الذي يذهب إليه السائل، ومدى سرعة تحركه، ومقدار الضغط المسموح به. الفئات الثلاث الرئيسية هي:

• صمامات التحكم الاتجاهي (DCVs): حدد أي منفذ تشغيل يستقبل السائل المضغوط وأي منفذ يعود إلى الخزان. تسمح DCVs التي يتم تشغيلها بملف لولبي بالتحكم عن بعد أو الآلي.
• صمامات التحكم في الضغط: تشمل صمامات التنفيس (التي تحدد الحد الأقصى للضغط للنظام)، وصمامات خفض الضغط، وصمامات التسلسل. يعد صمام التنفيس أحد أجهزة الأمان المهمة - وبدونه، يمكن للمشغل المسدود أن يزيد الضغط حتى يفشل شيء ما بشكل كارثي.
• صمامات التحكم في التدفق: تنظيم سرعة المحرك عن طريق تقييد أو قياس تدفق السوائل. هذه هي الطريقة التي يتحكم بها المشغلون في سرعة تمديد وسحب الأسطوانات.

أctuators

أctuators are the output devices that convert hydraulic fluid power back into mechanical work. اسطوانات هيدروليكية إنتاج قوة وحركة خطية - تمديد أو سحب القضيب. المحركات الهيدروليكية إنتاج الحركة الدوارة وعزم الدوران. يعتمد الاختيار كليًا على نوع الحركة التي يتطلبها التطبيق.

نظام الترشيح

التلوث هو السبب الأول لفشل المكونات الهيدروليكية، وهو ما تنسبه الدراسات الاستقصائية الصناعية باستمرار 70-80% من الأعطال الهيدروليكية لتلوث السوائل. يتم وضع المرشحات عند الشفط (لحماية المضخة)، والضغط (لحماية المكونات النهائية)، والعودة (لتنظيف السائل قبل دخوله مرة أخرى إلى الخزان). يتم التعبير عن تقييمات المرشح بالميكرونات؛ تستهدف معظم الأنظمة مستوى نظافة ISO 4406 Class 16/14/11 أو أفضل.

مبادل حراري أو مبرد

تولد الأنظمة الهيدروليكية الحرارة تقريبًا 25-30% من طاقة الإدخال عادة ما يتم فقدانه كحرارة في النظام القياسي. يتحلل السائل الذي يعمل فوق 180 درجة فهرنهايت (82 درجة مئوية) بسرعة، مما يؤدي إلى تسريع تآكل الختم والأكسدة. تحافظ مبردات الهواء أو المبادلات الحرارية المبردة بالماء على درجة حرارة السائل ضمن نطاق التشغيل الموصى به عادةً 100 درجة فهرنهايت إلى 140 درجة فهرنهايت (38 درجة مئوية إلى 60 درجة مئوية) .

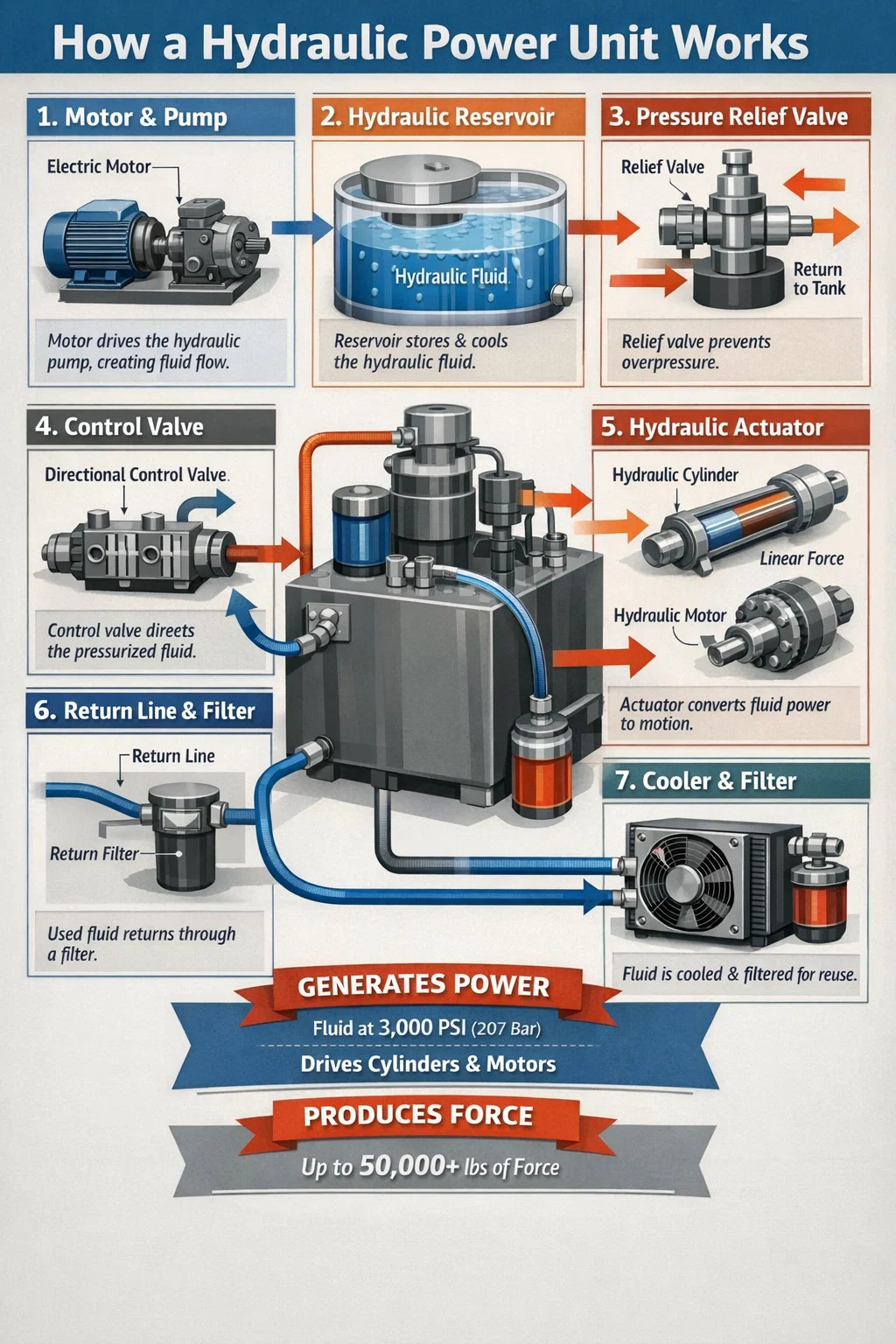

دورة التشغيل خطوة بخطوة لوحدة الطاقة الهيدروليكية

إن تقسيم دورة التشغيل يوضح بالضبط كيفية عمل وحدة الطاقة الهيدروليكية من البداية إلى النهاية:

1. يبدأ المحرك، وتدور المضخة: المحرك الرئيسي يدور المضخة. تعمل هندسة المضخة الداخلية - أسنان التروس المتشابكة، أو المكابس الدوارة، أو الدوارات المنزلقة - على إنشاء غرف متوسعة ومتقلصة تسحب السائل من الخزان عبر خط الشفط.
2. ضغط السوائل: تقوم المضخة بدفع السائل إلى خط الضغط بمعدل تدفق يحدده إزاحة المضخة وعدد الدورات في الدقيقة. يتزايد الضغط عندما يواجه السائل مقاومة — مثل وزن الحمل، أو الصمام المغلق، أو القوة المطلوبة لتحريك المشغل.
3. يحافظ صمام الإغاثة على حد النظام: إذا تجاوز الضغط إعداد صمام التنفيس (على سبيل المثال، 3000 رطل لكل بوصة مربعة)، يفتح الصمام ويتجاوز التدفق الزائد إلى الخزان، مما يحمي جميع المكونات.
4. يوجه الصمام الاتجاهي السوائل: أn operator or control system energizes a solenoid, shifting the directional valve. Pressurized fluid is directed to one port of a cylinder or motor.
5. أctuator moves: يؤدي ضغط السوائل المؤثر على منطقة المكبس إلى خلق قوة (القوة = الضغط × المساحة). تنتج الأسطوانة ذات التجويف مقاس 4 بوصات عند 2500 رطل لكل بوصة مربعة تقريبًا 31400 رطل من قوة الدفع .
6. عودة تدفق السوائل مرة أخرى: ينتقل السائل المزاح من الجانب الآخر للمشغل إلى الخلف عبر الصمام الاتجاهي وخط العودة إلى الخزان، ويمر عبر مرشح العودة.
7. يتم تبريد السوائل وتصفيتها: في الخزان، يستقر السائل، ويطلق الهواء المحصور، ويتم تبريده. ومن ثم يصبح جاهزًا للسحب مرة أخرى إلى خط الشفط للدورة التالية.

أنواع وحدات الطاقة الهيدروليكية واختلافات تشغيلها

لا تعمل جميع وحدات الطاقة الهيدروليكية بنفس الطريقة داخليًا. تؤثر اختيارات التصميم بشكل كبير على الأداء والكفاءة وملاءمة التطبيق.

أنظمة مضخات الإزاحة المتغيرة

في وحدة HPU ذات الإزاحة المتغيرة، تقوم المضخة تلقائيًا بضبط تدفق الإخراج الخاص بها لتتناسب مع طلب النظام. عندما يظل المشغل في موضعه ولا تكون هناك حاجة إلى الحركة، تتوقف المضخة عن العمل وتوفر تدفقًا كافيًا فقط للحفاظ على الضغط. وهذا يقلل بشكل كبير من توليد الحرارة واستهلاك الطاقة مقارنة بأنظمة الإزاحة الثابتة التي تتجاوز التدفق الزائد بشكل مستمر عبر صمام التنفيس. يمكن لأنظمة الإزاحة المتغيرة المنفذة جيدًا أن تقلل من استهلاك الطاقة بنسبة 30-50% مقابل تصاميم قابلة للمقارنة ذات الإزاحة الثابتة.

وحدات HPU ذات محرك متغير السرعة

بدلاً من تغيير إزاحة المضخة، تقوم وحدة الطاقة الهيدروليكية VSD بتغيير سرعة المحرك عبر محرك التردد المتغير (VFD). عندما ينخفض ​​الطلب، يتباطأ المحرك بدلاً من تجاوز تدفق المضخة. تحظى هذه الأنظمة بشعبية متزايدة في المنشآت الصناعية الحديثة لأنها تقلل من تكاليف الطاقة ومستويات الضوضاء - يمكن لوحدة HPU التي تعتمد على VSD أن تعمل في وضع الخمول أقل من 65 ديسيبل (أ) ، مقارنة بـ 75-80 ديسيبل (A) للوحدة التقليدية بأقصى سرعة.

السائل الهيدروليكي: الوسيط الذي يجعل كل شيء يعمل

يقوم السائل الهيدروليكي بأكثر من مجرد نقل الضغط. فهو يقوم بتشحيم كل مضخة داخلية ومكونات المحرك، ويحمل الحرارة بعيدًا عن نقاط الاحتكاك، ويمنع التآكل، ويغلق الفجوات بين الأجزاء المتحركة. إن اختيار السائل المناسب والحفاظ عليه لا يقل أهمية عن اختيار المضخة المناسبة.

اللزوجة وتأثيرها

اللزوجة هي خاصية السائل الأكثر أهمية في النظام الهيدروليكي. ايزو في جي 46 يعد الزيت المعدني هو الخيار الأكثر شيوعًا لوحدات HPU الصناعية التي تعمل في بيئات درجة الحرارة العادية. تؤدي اللزوجة المنخفضة جدًا إلى زيادة تسرب المضخة الداخلية والتآكل المتسارع. اللزوجة العالية جدًا تزيد من المقاومة، وتولد المزيد من الحرارة، ويمكن أن تؤدي إلى تجويع المضخة عند التشغيل البارد. تحدد معظم الأنظمة نطاق اللزوجة 25-54 سنتي ستوك عند درجة حرارة التشغيل .

أنواع السوائل المستخدمة في وحدات الطاقة الهيدروليكية

• الزيوت المعدنية: معيار لمعظم التطبيقات الصناعية والمحمولة. مداهنة جيدة، متاحة على نطاق واسع، وفعالة من حيث التكلفة. غير مناسب عندما يكون خطر الحريق كبيرًا.
• السوائل المقاومة للحريق (HFA، HFB، HFC، HFD): مطلوب في مصانع الصلب، وعمليات الصب، وغيرها من البيئات ذات درجة الحرارة العالية. تعد أنواع جلايكول الماء والإستر الاصطناعي الأكثر شيوعًا.
• السوائل القابلة للتحلل: إستر نباتي أو بولي ألكيلين جلايكول (PAG). مطلوب في التطبيقات الحساسة بيئيًا - معدات الغابات، والمنصات البحرية، وبناء الممرات المائية.
• سوائل استر الفوسفات: يُستخدم في الأنظمة الهيدروليكية للطيران التجاري لمقاومته الممتازة للحريق واستقراره عند ضغوط التشغيل العالية (ما يصل إلى 3000 رطل لكل بوصة مربعة في أنظمة الطائرات).

التطبيقات الشائعة التي تعتمد على وحدات الطاقة الهيدروليكية

يرجع سبب استخدام وحدات الطاقة الهيدروليكية في العديد من الصناعات إلى ميزة أساسية واحدة: لا توجد تقنية أخرى توفر كثافة قوة مماثلة بنفس التكلفة . يمكن لوحدة الطاقة الهيدروليكية بقوة 10 حصان أن تولد أكثر من 50000 رطل من القوة من خلال أسطوانة متواضعة. سيكلف المحرك الخطي الكهربائي ذو قدرة القوة المكافئة عدة مرات أكثر ويشغل مساحة أكبر بكثير.

التصنيع الصناعي

آلات الضغط الهيدروليكي هي العمود الفقري لختم المعادن وتزويرها وتشكيلها. تستخدم المكبس الهيدروليكي سعة 500 طن وحدة HPU لتوصيل التدفق بمعدل 3000-5000 رطل لكل بوصة مربعة لتطوير الحمولة اللازمة لتشكيل المكونات الفولاذية. تستخدم آلات القولبة بالحقن وحدات HPU لتوليد قوة التثبيت — عادةً 100 إلى 6000 طن - الذي يجمع نصفي القالب معًا أثناء حقن البلاستيك.

معدات البناء والمتنقلة

تعتمد كل حفارة وجرافة ورافعة على الطاقة الهيدروليكية. عادةً ما يحمل الحفار متوسط الحجم (فئة 20 طنًا) وحدة HPU 50-80 جالونًا في الدقيقة عند 5000 رطل لكل بوصة مربعة لتشغيل وظائف ذراع الرافعة والذراع والدلو والتأرجح في وقت واحد. تسمح الحزمة المدمجة لوحدة HPU بتعبئة كل هذه الطاقة داخل إطار التأرجح الخاص بالجهاز.

أerospace and Defense

تستخدم الطائرات التجارية وحدات الطاقة الهيدروليكية الموجودة على متن الطائرة - والتي تسمى غالبًا حزم الطاقة الهيدروليكية - لتشغيل أسطح التحكم في الطيران، ومعدات الهبوط، وعاكسات الدفع. يعمل النظام الهيدروليكي لطائرة Boeing 737 في 3,000 رطل لكل بوصة مربعة ويستخدم نظامي مضخات مستقلين يعملان بمحرك بالإضافة إلى مضخات احتياطية كهربائية. تستخدم المركبات العسكرية وحدات HPU لتدوير البرج وتسوية التعليق وتحديد موضع نظام الأسلحة.

البحرية والبحرية

تستخدم أنظمة توجيه السفن (تروس التوجيه الهيدروليكية من نوع الكبش)، ورافعات سطح السفينة، ورافعات المرساة، وأنظمة منع الانفجار البحري (BOP) جميعها وحدات HPU مخصصة. تستخدم أنظمة التحكم في مانع الانفجار BOP تحت سطح البحر وحدات HPU قادرة على العمل في 5,000 رطل لكل بوصة مربعة ، مع ضمان البنوك المجمعة القدرة على الإغلاق في حالات الطوارئ حتى في حالة فشل مصدر الطاقة الرئيسي.

مناولة المواد ورفعها

تستخدم أدوات تسوية الرصيف، والرافعات المقصية، ورافعات المركبات، وضاغطات شاحنات القمامة جميعها وحدات HPU صغيرة إلى متوسطة الحجم. عادةً ما يستخدم مصعد السيارات ذو العمودين الذي يبلغ وزنه 10000 رطل أ 2 حصان، 2 جالون HPU تعمل عند 2500-3000 رطل لكل بوصة مربعة - مما يوضح كيف يمكن لوحدة متواضعة التعامل مع الأحمال الكبيرة عند تطبيق الحجم المناسب للأسطوانة.

الضغط والتدفق والطاقة: الفيزياء وراء القوة الهيدروليكية

أ practical grasp of the underlying physics helps operators and engineers size systems correctly and diagnose problems effectively.

قانون باسكال هو المبدأ الأساسي: ينتقل الضغط المطبق على السائل المحصور بالتساوي في جميع الاتجاهات في جميع أنحاء السائل. وهذا ما يسمح لمضخة صغيرة بتوليد قوة هائلة من خلال أسطوانة كبيرة التجويف - الضغط هو نفسه عند مخرج المضخة وعند وجه مكبس الأسطوانة، ولكن القوة تتضاعف في المساحة الأكبر.

الصيغ الهيدروليكية الرئيسية التي تحكم كيفية عمل وحدة الطاقة الهيدروليكية:

• القوة (رطل) = الضغط (PSI) × المساحة (بوصة²): أ 5-inch bore cylinder (area = 19.6 in²) at 3,000 PSI generates 58,800 lbf of push force.
• التدفق (GPM) = الإزاحة (بوصة/دورة) × دورة في الدقيقة ÷ 231: أ gear pump with 1.5 in³/rev displacement at 1,800 RPM delivers approximately 11.7 GPM.
• القدرة الحصانية الهيدروليكية = الضغط (PSI) × التدفق (GPM) ÷ 1,714: أ system running at 3,000 PSI and 10 GPM requires approximately 17.5 hydraulic horsepower. With typical pump and motor efficiencies, the actual motor draw is roughly 20–22 HP.
• سرعة الأسطوانة (بوصة/دقيقة) = التدفق (بوصة³/دقيقة) ÷ المساحة (بوصة²): التدفق العالي يعني حركة أسرع للمشغل؛ تتحرك الأسطوانات الأكبر حجمًا بشكل أبطأ لنفس معدل التدفق.

مشاكل وحدة الطاقة الهيدروليكية الشائعة وأسبابها

حتى HPU المصممة جيدًا ستطور المشكلات بمرور الوقت. معرفة الأعراض والأسباب الجذرية تسرع التشخيص وتقلل من وقت التوقف عن العمل.

ارتفاع درجة الحرارة

تتجاوز درجة حرارة السوائل 180 درجة فهرنهايت (82 درجة مئوية) هي المشكلة التشغيلية الأكثر شيوعا. تشمل الأسباب انخفاض حجم المبرد، أو انسداد زعانف المبرد، أو التسرب الداخلي المفرط عبر المكونات البالية (مما يحول طاقة الضغط إلى حرارة)، أو ضبط صمام التنفيس على مستوى مرتفع جدًا بحيث لا يسمح بالتشغيل المستمر. كل ارتفاع بمقدار 18 درجة فهرنهايت (10 درجات مئوية) فوق نطاق درجة الحرارة الموصى به يضاعف تقريبًا معدل أكسدة السوائل وتدهور الختم.

أداء المحرك بطيء أو ضعيف

عادةً ما يشير امتداد الأسطوانة البطيء مع ضغط النظام الطبيعي إلى وجود مشكلة في التدفق - مضخة مهترئة، أو مصفاة شفط مسدودة، أو صمام إغلاق شفط مغلق جزئيًا. تشير القوة الضعيفة عند التدفق الطبيعي إلى عدم كفاية الضغط — تحقق من إعداد صمام التنفيس وابحث عن تجاوز الأسطوانة الداخلي (أختام المكبس البالية). تسليم مضخة أقل من 85% من التدفق المقدر عند ضغط التشغيل يكون عادةً بسبب الاستبدال أو إعادة البناء.

الضوضاء المفرطة

يؤدي التجويف — حيث لا تستطيع المضخة الحصول على إمدادات كافية من السوائل — إلى إصدار صوت صراخ أو طحن مميز. يسبب تلفًا سريعًا للمضخة. تشمل الأسباب انسداد مرشح الشفط، أو ارتفاع لزوجة السائل بدرجة كبيرة بالنسبة للظروف (خاصة في حالة التشغيل البارد)، أو أن يكون خط الشفط صغيرًا جدًا أو طويلًا جدًا. تنتج التهوية، الناتجة عن دخول الهواء من خلال تركيبات فضفاضة على جانب الشفط، صوتًا مختلفًا - أقرب إلى الأنين أو الخشخشة - وتتسبب في سلوك المشغل الإسفنجي.

التسرب الخارجي

يمثل تسرب السوائل الهيدروليكية مشكلة صيانة وخطرًا على السلامة. تتصلب الأختام وتتشقق عند تعرضها للحرارة والسوائل الملوثة. يتم حقن السائل الهيدروليكي عالي الضغط عبر الجلد من خلال ثقب صغير في خرطوم الطوارئ الطبية — يمكن أن يسبب تدميرًا خطيرًا للأنسجة حتى عندما يبدو الجرح الأولي بسيطًا. يعد الفحص المنتظم للخرطوم واستبداله على أساس مجدول (عادةً كل 4-6 سنوات بغض النظر عن المظهر) ممارسة قياسية في برامج الصيانة المسؤولة.

الضغط لا يصل إلى النقطة المحددة

إذا لم يتمكن النظام من الوصول إلى إعداد الضغط الخاص به، فقد يكون صمام التنفيس عالقًا مفتوحًا، أو تم ضبطه بشكل غير صحيح، أو متآكل. يعد تآكل المضخة الداخلية الذي يسبب تجاوزًا مفرطًا سببًا شائعًا آخر. افحص صمام التنفيس بشكل منهجي أولاً — اعزله واختبر ضغط مخرج المضخة مباشرةً. يجب أن تحقق المضخة الجيدة بسهولة 110-120% من الضغط المقنن للنظام في اختبار الرأس الميت قبل فتح صمام التنفيس.

صيانة وحدة الطاقة الهيدروليكية: ما يطيل عمر الخدمة فعليًا

أ properly maintained hydraulic power unit can deliver 20,000 ساعة من عمر الخدمة للخزان والصمامات والمكونات الهيكلية الرئيسية. تصل المضخات في الأنظمة النظيفة ذات السوائل التي يتم صيانتها جيدًا بشكل روتيني إلى 10000-15000 ساعة. قد تفشل الأنظمة المهملة بشكل كارثي خلال 2000 ساعة.

• أخذ عينات السوائل وتحليلها: أخذ عينات من الزيت كل 500-1000 ساعة وتقديمها إلى معمل تحليل السوائل. يكشف عدد الجسيمات ومحتوى الماء واللزوجة وتركيزات التآكل عن المشكلات قبل أسابيع أو أشهر من تحولها إلى إخفاقات كارثية. هذه هي ممارسة الصيانة الوحيدة المتاحة ذات أعلى عائد على الاستثمار.
• استبدال الفلتر: استبدل مرشحات الإرجاع والضغط في الفترات الزمنية الموصى بها من قبل الشركة المصنعة أو عندما تظهر مؤشرات الضغط التفاضلي قيودًا - أيهما يأتي أولاً. لا تتجاوز أبدًا عامل التصفية لتمديد فترات التغيير.
• صيانة جهاز التنفس: يمنع متنفس الخزان الغبار الجوي من الدخول إلى الخزان مع تغير مستوى السائل. يمكن لجهاز التنفس المسدود أن يؤدي في الواقع إلى تجويف المضخة عن طريق خلق فراغ في الخزان. استبدل أجهزة التنفس عند كل تغيير زيت آخر.
• فترات تغيير السوائل: في الخدمة الصناعية النموذجية مع الزيوت المعدنية، يعد تغير السائل الكامل كل 2000-4000 ساعة بمثابة خط أساس معقول. تتطلب البيئات ذات درجة الحرارة العالية أو التلوث العالي تغييرات أكثر تواترا. دع بيانات تحليل السوائل تقود الجدول الزمني بدلاً من فترات التقويم الثابتة.
• روتين الفحص البصري: يجب أن تشمل الفحوصات الأسبوعية مستوى السائل، ومقياس درجة الحرارة، ومؤشرات تقييد المرشح، والمسح البصري لجميع التركيبات والخراطيم الخارجية لتسرب السوائل. إن الإمساك بتركيبة البكاء مبكرًا يمنع خرطومًا فاشلاً وتلوث النظام بالكامل.

تحديد حجم وحدة الطاقة الهيدروليكية لتطبيقك

يتطلب الحجم الصحيح لوحدة HPU العمل من خلال أربع معلمات مترابطة: القوة المطلوبة، والسرعة المطلوبة، ودورة العمل، وضغط التشغيل. يؤدي تخطي أي من هذه الأمور إلى إما وحدة صغيرة الحجم لا يمكنها تحقيق أهداف الأداء أو وحدة كبيرة الحجم تهدر رأس المال والطاقة.

الخطوة 1: تحديد القوة المطلوبة واختيار ضغط العمل

ابدأ بالحمل الأقصى الذي يجب على المشغل التعامل معه. أضف 25% لخسائر الاحتكاك والضغط الخلفي. اختر ضغط العمل - عادة 1500-3000 رطل لكل بوصة مربعة للأعمال الصناعية العامة - واحسب تجويف الأسطوانة المطلوب: أrea = Force ÷ Pressure . يسمح ضغط العمل العالي بوجود أسطوانات أصغر وهياكل أخف وزنًا ولكنه يتطلب إحكامًا أفضل وترشيحًا أكثر إحكامًا.

الخطوة 2: تحديد معدل التدفق المطلوب

التدفق المطلوب (GPM) = مساحة الأسطوانة (بوصة²) × السرعة المطلوبة (بوصة/دقيقة) ÷ 231. إذا كان يجب أن تمتد الأسطوانة 12 بوصة في 4 ثوانٍ (180 بوصة/دقيقة) مع تجويف 3 بوصة (المساحة = 7.07 بوصة²)، يكون التدفق المطلوب تقريبًا 5.5 جالون في الدقيقة . أضف 10-15% لفقد الصمام والتسرب الداخلي.

الخطوة 3: حساب قوة المحرك

HP = (PSI × GPM) ÷ (1,714 × الكفاءة الإجمالية). For a system at 2,500 PSI, 5.5 GPM, and 85% efficiency, the required motor HP is approximately 9.4 حصان . قم بالتقريب إلى حجم إطار المحرك القياسي التالي - في هذه الحالة، محرك بقوة 10 حصان.

الخطوة 4: تحديد حجم الخزان والمبرد وفقًا لدورة العمل

أ machine running continuously at full load needs a larger reservoir and more cooling capacity than one cycling 20% of the time with long idle periods. For continuous duty, size the reservoir at خمسة أضعاف تدفق المضخة في الدقيقة ويتضمن مبردًا نشطًا تم تصنيفه على أنه يرفض ما لا يقل عن 25% من طاقة الإدخال كحرارة.
