ما هي وحدة CDU؟ الأنواع والاستخدامات والدليل الهيدروليكي للتيار المستمر

ما هي وحدة CDU؟

A وحدة CDU (وحدة القيادة المدمجة) عبارة عن حزمة طاقة هيدروليكية قائمة بذاتها تدمج المضخة والمحرك والخزان والصمامات وعناصر التحكم في حاوية واحدة. إنه يوفر سائلًا هيدروليكيًا مضغوطًا عند الطلب للمشغلات أو الأسطوانات أو المحركات في المعدات الصناعية والمتنقلة والبحرية. السمة المميزة هي الاكتناز: يتم تجميع جميع المكونات الهيدروليكية مسبقًا، وتم توصيلها مسبقًا بالأنابيب، وجاهزة للتثبيت دون الحاجة إلى أعمال السباكة في الموقع خارج منافذ التوصيل.

ترتبط وحدات CDU ارتباطًا وثيقًا بالمصطلح، وغالبًا ما يتم استخدامها بالتبادل وحدة الطاقة الهيدروليكية العاصمة ، خاصة عندما يعمل محرك القيادة بالتيار المباشر (12 فولت، 24 فولت، أو 48 فولت تيار مستمر). وهذا يجعلها الخيار الافتراضي للمنصات التي تعمل بالبطاريات: مركبات الخدمات، ومنصات العمل الجوية، والمصاعد الخلفية، والشاحنات القلابة، والآلات الزراعية، والمحطات الصناعية خارج الشبكة حيث لا تتوفر طاقة شبكة التيار المتردد.

بعبارات واضحة: إذا كنت بحاجة إلى قوة هيدروليكية دون تشغيل مجموعة منفصلة من مضخة المحرك ودون توجيه الخطوط الهيدروليكية الخارجية عبر إطار الآلة، فإن وحدة CDU هي الحل. وحدة نموذجية توفر ما بين 0.5 لتر/دقيقة و20 لتر/دقيقة عند ضغوط تتراوح بين 100 بار إلى 350 بار ، اعتمادا على فئة التطبيق.

المكونات الأساسية داخل وحدة CDU

إن فهم ما تحتويه وحدة CDU يساعد في تفسير سبب أدائها بشكل موثوق عبر مثل هذه البيئات المتنوعة. تشترك كل وحدة - سواء تم تسويقها كوحدة قيادة مدمجة أو وحدة طاقة هيدروليكية تعمل بالتيار المستمر - في نفس البنية الأساسية.

محرك كهربائي

تستخدم إصدارات التيار المستمر محركات ذات مغناطيس دائم أو بدون فرش مُقدرة بـ 12 فولت، أو 24 فولت، أو 48 فولت. وتستخدم إصدارات التيار المتردد محركات تحريضية أحادية الطور أو ثلاثية الطور. تتراوح قوة المحرك من 0.3 كيلو واط (رافعة خلفية صغيرة) إلى 7.5 كيلو واط (أسطوانة صناعية ثقيلة). تحدد كفاءة المحرك بشكل مباشر سحب البطارية في تطبيقات الهاتف المحمول، حيث تحقق التصميمات بدون فرش ما يصل إلى كفاءة 92% مقابل 78-82% للمحركات من نوع الفرشاة.

مضخة هيدروليكية

تهيمن مضخات التروس على تكوينات وحدة CDU نظرًا لفعاليتها من حيث التكلفة وتحملها للزيت متغير اللزوجة. تظهر المضخات المكبسية في وحدات الضغط العالي التي تزيد عن 250 بار. يتراوح الإزاحة عادةً من 0.4 سم مكعب/لفة إلى 4.5 سم مكعب/لفة. تستخدم بعض تصميمات وحدات الطاقة الهيدروليكية التي تعمل بالتيار المستمر مضخات تروس ثنائية الدوران بحيث يعمل عكس المحرك الفردي على تمديد وسحب الأسطوانة دون تبديل الصمامات.

الخزان

تحتوي الخزانات الفولاذية أو الألومنيوم ذات الحجم من 0.5 لتر إلى 20 لترًا على سائل العمل. حواجز تمنع التهوية. أغطية التنفس مع المرشحات المجففة تمنع الرطوبة. تعمل الخزانات الأصغر حجمًا لأن وحدات CDU تدور بشكل متقطع، فهي لا تعمل بشكل مستمر مثل المحطات الهيدروليكية المركزية.

كتلة متعددة والصمامات

يتم نقل صمامات التحكم الاتجاهي، وصمامات تخفيف الضغط، وصمامات الفحص، والخراطيش التي تعمل بالملف اللولبي إلى مشعب مصنوع من الألومنيوم أو الحديد المرن. وهذا يلغي توصيلات الخرطوم بين المكونات، مما يقلل من نقاط التسرب إلى ما يقرب من الصفر داخل الوحدة.

إلكترونيات التحكم

تتضمن وحدات CDU المتقدمة واجهات CAN-bus، ومحركات الصمامات التناسبية، وحماية التيار الزائد عن طريق استشعار التيار، والإغلاق الحراري. تستخدم تصميمات وحدة الطاقة الهيدروليكية ذات المستوى المبتدئ عناصر تحكم بسيطة تعتمد على الترحيل. يمكن توصيل كلا الطريقتين بالنظام الكهربائي الموجود في السيارة في غضون ساعات قليلة.

الترشيح

تحافظ مرشحات خط الإرجاع المقدرة بـ 10 ميكرون (مطلق) على نظافة السائل بما يكفي لصمامات خرطوشة الملف اللولبي. تضيف مصافي الشفط مرحلة أولى خشنة. في تطبيقات الهاتف المحمول حيث يعمل الاهتزاز على طرد الجزيئات من الخراطيم والتجهيزات، يعمل الترشيح الجيد على إطالة عمر المضخة من أقل من 2000 ساعة إلى أكثر من ذلك 8,000 ساعة تشغيل .

أنواع وحدات CDU: كيف يتم تصنيفها

وحدات CDU ليست منتجًا واحدًا - فهي تشمل مصفوفة تصنيف واسعة تعتمد على جهد الإمداد ونوع المضخة واتجاه التركيب وتكوين الصمام. يلخص الجدول أدناه الفئات الرئيسية التي يواجهها المشترون.

تصنيف وحدة CDU حسب المعلمات التقنية الرئيسية
محور التصنيف	المتغيرات المشتركة	نطاق الضغط النموذجي	التطبيق الأساسي
جهد الإمداد	12 فولت تيار مستمر / 24 فولت تيار مستمر / 48 فولت تيار مستمر / 110-240 فولت تيار متردد	ما يصل إلى 250 بار	المركبات المتنقلة والمحطات خارج الشبكة
نوع المضخة	العتاد / المكبس / ريشة	50-350 بار	عام / الضغط العالي / الضغط المتوسط
تكوين الصمام	مفرد المفعول / مزدوج المفعول / متناسب	يختلف	القلابات / المشابك / التحكم المؤازر
نوع المحرك	فرشاة تيار مستمر/تيار مستمر بدون فرش/تيار متردد	غير متوفر (تصنيف المحرك)	أنظمة تعمل بالبطارية/التيار الكهربائي
اتجاه التركيب	عمودي / أفقي / مغمور	نفس ما ورد أعلاه	المنشآت محدودة المساحة

ال وحدة الطاقة الهيدروليكية العاصمة القطاع ضمن هذه المصفوفة هو الفئة الأسرع نموًا، مدفوعًا بالمركبات التجارية الكهربائية. تشير بيانات السوق إلى أن الطلب على وحدات الطاقة الهيدروليكية 24 فولت و48 فولت تيار مستمر نما بمعدل تقريبي معدل نمو سنوي مركب 9.4% بين عامي 2018 و2024 ، حيث تمثل قطاعات منصات العمل الجوية والرفع الخلفي أكثر من 40% من حجم الوحدة.

وحدة الطاقة الهيدروليكية DC: وحدة CDU الجاهزة للتنقل

عندما يحدد المهندسون أ وحدة الطاقة الهيدروليكية العاصمة ، إنهم يختارون وحدة CDU محسنة لإمداد البطارية بالتيار المباشر. هناك العديد من الاختلافات في التصميم التي تميز وحدات التيار المستمر عن نظيراتها من التيار المتردد:

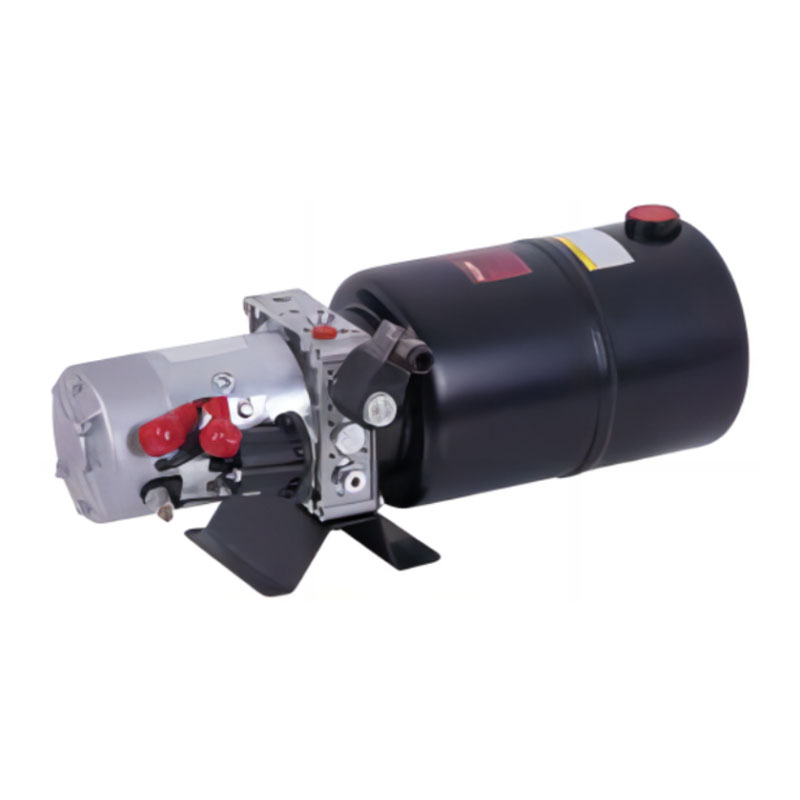

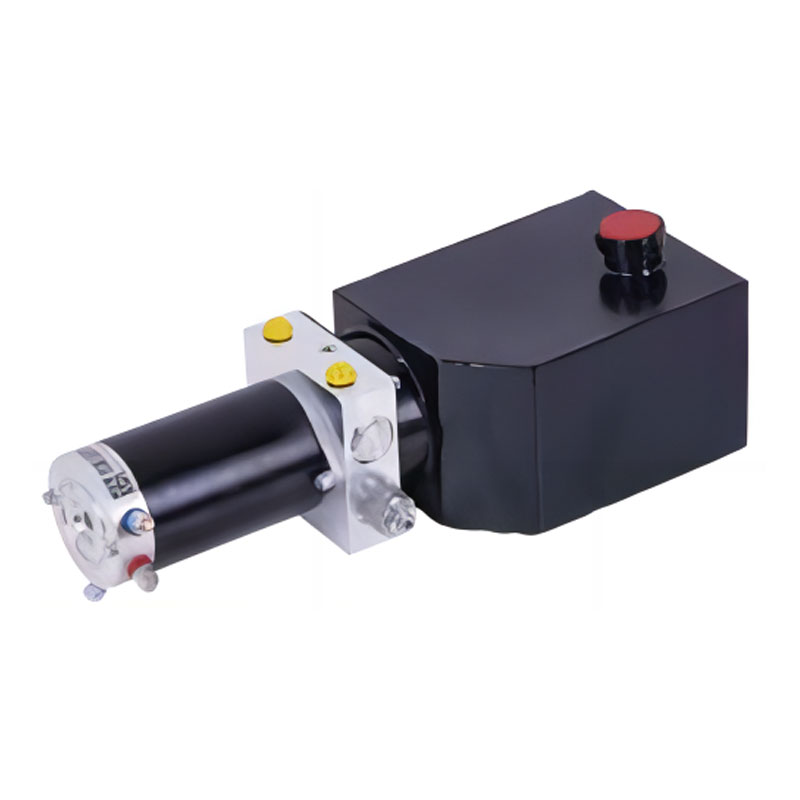

وحدة الطاقة الهيدروليكية DC

يسحب التيار من بنوك البطاريات 12 فولت/24 فولت/48 فولت
تم تصنيف المحرك للخدمة المتقطعة (دورة S2/S3) بدلاً من التشغيل المستمر
الrmal protection critical — motor winding temp monitored via NTC sensor
يتم توصيل صمامات الملف اللولبي مباشرة بلوحة ترحيل السيارة أو وحدة التحكم الإلكترونية
لا حاجة لعاكس التردد
أداء البدء البارد حتى -30 درجة مئوية مع زيت منخفض اللزوجة
صغير الحجم: تزن الوحدة النموذجية 24 فولت / 2.2 كيلو واط ما بين 12 إلى 18 كجم

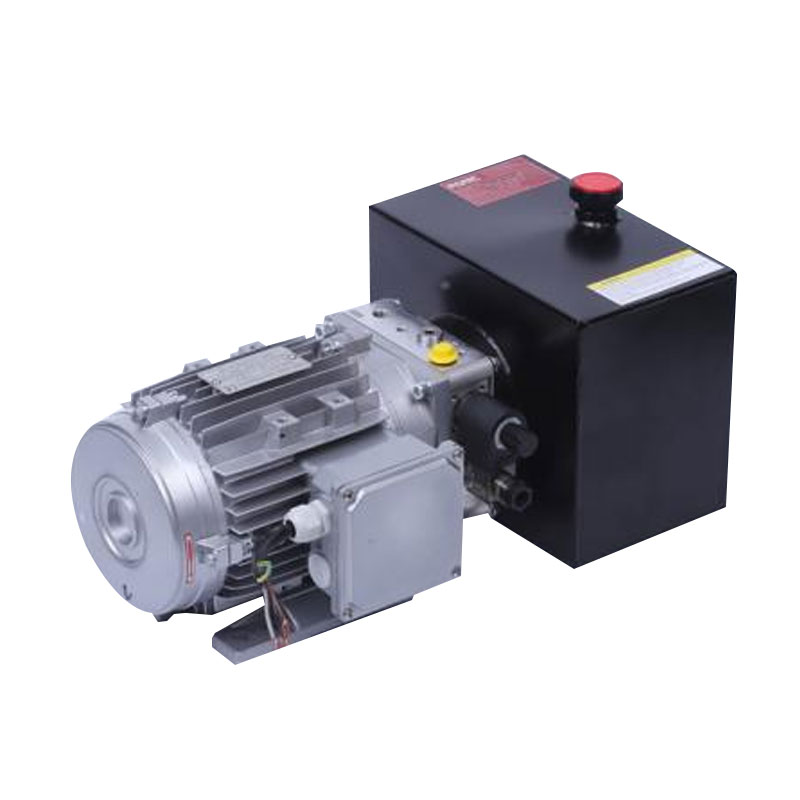

وحدة الطاقة الهيدروليكية AC

يتطلب إمداد شبكة أحادية أو ثلاثية الطور بجهد 110-480 فولت
معيار تصنيف الخدمة المستمرة (S1) لمنشآت المصانع
الrmal management via motor frame cooling fins and fan
محرك التردد المتغير (VFD) اختياري لتوفير الطاقة
معدل تدفق مستمر أعلى: يصل إلى 60 لتر/دقيقة مشتركة
أثقل: تزن وحدة الطاقة المماثلة 35-80 كجم
أفضل للمطابع الصناعية الثابتة وأنظمة التثبيت

ال practical implication: a وحدة الطاقة الهيدروليكية 24 فولت تيار مستمر في شاحنة جمع النفايات، ترفع سلة المهملات في حوالي 4 ثوانٍ، وتسحب ما يقرب من 180 إلى 220 قمة، ثم تظل في وضع الخمول لمدة 30 إلى 45 ثانية بينما تتحرك الشاحنة إلى المحطة التالية. إن دورة العمل هذه هي بالضبط ما تم تصميم ملفات محرك التيار المستمر من أجله. قد يؤدي تشغيل مثل هذه الوحدة بشكل مستمر إلى حدوث عطل حراري في غضون دقائق - يعد تحديد حجم المحرك لدورة التشغيل الفعلية خطوة هندسية حاسمة يتجاهلها معظم المشترين.

حيث يتم استخدام وحدات CDU: تطبيقات العالم الحقيقي

تظهر وحدات CDU عبر مجموعة واسعة من الصناعات بشكل مدهش. إن الجمع بين التصميم المستقل، والمساحة المدمجة، وتوافق البطارية - بالنسبة لمتغيرات التيار المستمر - يجعلها قابلة للتكيف مع أي تطبيق هيدروليكي متنقل أو محدود المساحة تقريبًا.

المصاعد الخلفية ومنصات الشاحنات

هذا هو أكبر سوق منفرد لوحدات الطاقة الهيدروليكية التي تعمل بالتيار المستمر على مستوى العالم. تستخدم مركبات التوصيل المجهزة برافعات خلفية وحدات CDU بقدرة 12 أو 24 فولت لرفع وخفض الأحمال حتى 2500 كجم. عادةً ما يتم تصنيف الوحدات هنا ضغط العمل 100 بار مع دورة عمل مدتها 60 ثانية وفترة راحة مدتها 15 دقيقة. أبلغ مشغلو الأساطيل الأوروبيون الرائدون عن تجاوز متوسط الوقت بين حالات الفشل (MTBF). 15,000 دورة على وحدات الجودة.

منصات العمل الجوية (AWPs) والرافعات المقصية

تعتمد الرافعات المقصية ورافعات ذراع الرافعة التي تعمل بالبطارية بشكل حصري تقريبًا على وحدات الطاقة الهيدروليكية التي تعمل بالتيار المستمر في وظائف الرفع/الخفض والقيادة. تستخدم الرافعة المقصية الكهربائية النموذجية أ وحدة الطاقة الهيدروليكية 24 فولت / 3 كيلو واط تيار مستمر مع مشعب ثنائي القسم: دائرة واحدة لرفع المنصة (حتى 200 بار)، وأخرى لتثبيت ذراع الامتداد. يمكن أن يصل ارتفاع المنصة إلى 12 مترًا بشحنة بطارية واحدة باستخدام التخفيض المتجدد الأمثل.

المعدات الزراعية والغابات

تستخدم ملحقات الجرارات - أدوات تقسيم الأخشاب، وأجهزة الحفر بعد الحفر، ومعدات مناولة الحزم - بشكل متزايد وحدات CDU المستقلة بدلاً من الاستفادة من المكونات الهيدروليكية التي تعمل بنظام PTO للجرار. وهذا يبسط أداة التوصيل المرفقة ويسمح للمعدات بالعمل بشكل مستقل. تعد معدلات التدفق من 5 إلى 12 لترًا في الدقيقة عند 200 بار قياسية في هذا القطاع.

المعدات البحرية والبحرية

تستخدم أغطية الفتحات، ومعدات التوجيه، وزعانف التثبيت، وأنظمة مرساة المرساة على السفن الصغيرة وحدات CDU ذات الجسم المقاوم للصدأ أو المغطاة بالإيبوكسي والمصنفة للبيئات البحرية. تعتبر مقاومة رش الملح، وأكسيد الألومنيوم، وختم الموصل IP67 من المتطلبات القياسية. توفر وحدة CDU البحرية النموذجية التي تعمل بجهد 24 فولت تيار مستمر 8-10 لتر/دقيقة عند 140 بار لتشغيل فتحة سطح السفينة.

لقط الصناعية وأدوات الصحافة

يستخدم تثبيت التركيبات في مراكز التصنيع باستخدام الحاسب الآلي وحدات CDU منخفضة التدفق وعالية الضغط - غالبًا 1-3 لتر/دقيقة عند 300-350 بار - لعقد قطع العمل أثناء القطع. يحافظ التصميم المستقل على الزيت الهيدروليكي بعيدًا عن إلكترونيات التحكم باستخدام الحاسب الآلي ويبسط عملية تغيير التركيبات. تهيمن وحدات CDU التي تعمل بالتيار المتردد على هذا القطاع نظرًا لبقاء التركيبات على أدوات آلية تعمل بالشبكة.

معدات الطوارئ والإنقاذ

يتم تشغيل أدوات تخليص المركبات (الموزعات، والقواطع، والكباش) التي تستخدمها خدمات الإطفاء والإنقاذ بواسطة وحدات CDU المحمولة التي تعمل من مصدر 12 فولت أو 24 فولت للمركبة. يجب أن تبدأ هذه الوحدات على البارد بشكل موثوق عند -20 درجة مئوية وتصل إلى ضغط التشغيل الكامل خلال 5 ثوانٍ من التنشيط. المواصفات النموذجية: ضغط تشغيل 700 بار، 0.5 لتر/دقيقة — ضغط مرتفع وتدفق منخفض جدًا لتشغيل الأسطوانات الصغيرة في أدوات الإنقاذ.

كيفية اختيار وحدة CDU المناسبة لتطبيقك

يتضمن اختيار وحدة CDU - أو بشكل أكثر تحديدًا تحديد حجم وحدة الطاقة الهيدروليكية DC - سلسلة من القرارات الهندسية. يؤدي الخطأ في أي منها إلى فشل سابق لأوانه، أو عدم كفاية السرعة، أو استنزاف البطارية بشكل مفرط.

تحديد متطلبات الحمل والضغط. احسب القوة المطلوبة عند المشغل (مساحة تجويف الأسطوانة × الضغط المطلوب). إضافة هامش بنسبة 20% لفقد الضغط في الخراطيم والتجهيزات. وهذا يعطي الحد الأدنى من نقطة ضبط ضغط العمل.
تحديد معدل التدفق المطلوب. معدل التدفق = حجم المحرك ÷ وقت الدورة المطلوب. تحتاج الأسطوانة ذات التجويف 50 مم والشوط 200 مم إلى 0.393 لترًا لكل دورة. يتطلب وقت التمديد 4 ثوانٍ تقريبًا 5.9 لتر/دقيقة .
حساب قوة المحرك. الطاقة (كيلوواط) = (شريط الضغط × التدفق لتر/دقيقة) ÷ 600 ÷ كفاءة المضخة. عند 150 بار و6 لتر/دقيقة مع كفاءة مضخة 85%: (150 × 6) ÷ 600 ÷ 0.85 = 1.76 كيلو واط . حدد حجم المحرك القياسي التالي (عادةً 2.2 كيلو واط).
مطابقة لجهد العرض. بالنسبة لأنظمة التيار المستمر، احسب ذروة التيار: 2200 واط ÷ 24 فولت ÷ 0.85 كفاءة المحرك ≈ 108 قمة . تحقق من حجم الكابل وتقييمات المصهر وسعة البطارية مقابل هذا الرقم.
تحديد دورة العمل. قارن نسبة التشغيل/التوقف الفعلية لديك مع فئة العمل المقدرة للمحرك (S2 = عملية واحدة لفترة محددة؛ S3 = واجب دوري متقطع). تعد دورة العمل غير المتطابقة السبب الرئيسي للاحتراق المبكر للمحرك في وحدات الطاقة الهيدروليكية التي تعمل بالتيار المستمر.
تحقق من نطاق درجة الحرارة المحيطة والسوائل. تحتاج المعدات المتنقلة في المناخات الباردة إلى لزوجة الزيت في نطاق VG22 أو VG32 لتجنب التجويف عند بدء التشغيل. قد تتطلب المناخات الحارة استخدام VG68 للحفاظ على قوة الفيلم عند درجة حرارة التشغيل 70-80 درجة مئوية.
تقييم تكوين الصمام. تحتاج الدوائر ذات الفعل الواحد (عودة الجاذبية) إلى صمام ذو ملف لولبي واحد. تحتاج الدوائر مزدوجة الفعل (التي تعمل في كلا الاتجاهين) إلى صمامات 4/3 أو صمامين 2/2. تسمح الصمامات التناسبية بالتحكم في السرعة ولكنها تضيف تكلفة وحدة التحكم.

صيانة وحدة CDU: ما يغطيه الفاصل الزمني للخدمة فعليًا

تتميز وحدات CDU بأنها منخفضة الصيانة مقارنة بالمحطات الهيدروليكية المركزية، ولكن "الصيانة المنخفضة" ليست "لا تحتاج إلى صيانة". يمنع جدول الخدمة المنتظم وضعي الفشل الأكثر شيوعًا: تلوث السوائل والسخونة الزائدة لملفات المحرك.

كل 250 ساعة أو 6 أشهر

تحقق من مستوى زيت الخزان - قم بملئه بالدرجة المطابقة
فحص جميع وصلات الخراطيم الخارجية للبكاء
تحقق من ضبط صمام تخفيف الضغط باستخدام مقياس معاير
تحقق من حالة غطاء التنفس وقم بتنظيفه أو استبداله

كل 1000 ساعة أو سنويًا

استبدل السائل الهيدروليكي بالكامل - قم بالتصريف والشطف وإعادة التعبئة
استبدال عنصر مرشح خط الإرجاع (10 ميكرون مطلق)
إرسال عينة الزيت لتحليل عدد الجسيمات (ISO 4406)
افحص تآكل فرشاة المحرك في وحدات التيار المستمر من نوع الفرشاة
اختبار زمن استجابة صمام الملف اللولبي مقابل خط الأساس

كل 3000-5000 ساعة

فحص التآكل الداخلي للمضخة - قياس التدفق عند الضغط المقدر
استبدل فرش المحرك بوحدات التيار المستمر من نوع الفرشاة (عادةً ما تتراوح من 3000 إلى 5000 ساعة)
تحقق من تشغيل محمل المحرك والمحامل المعبأة بالشحوم
افحص حالة الحلقة الدائرية المتعددة في جميع المقابس المنقولة

تشير نتيجة تحليل السوائل الملوثة - فئة ISO 4406 أسوأ من 18/16/13 - إلى مصدر تلوث نشط (فشل الختم، أو خرطوم تالف، أو ترشيح غير مناسب للتنفس) يجب تتبعه وإصلاحه قبل الفاصل الزمني التالي للخدمة. يعد تجاهل تقرير عدد الجسيمات السيئ هو أسرع مسار منفرد لفشل مضخة التروس داخل وحدة CDU.

مشاكل وحدة CDU الشائعة وأسبابها الجذرية

تعود معظم حالات الفشل الميداني في وحدات CDU ووحدات الطاقة الهيدروليكية DC إلى قائمة قصيرة من الأسباب الجذرية. تتيح معرفة هذه الأنماط لفرق الصيانة تشخيص المشكلات في دقائق بدلاً من ساعات.

دليل التشخيص من الأعراض إلى السبب لاستكشاف الأخطاء وإصلاحها في مجال وحدة CDU
أعراض	السبب الجذري الأكثر احتمالا	الخطوة التشخيصية	إصلاح
يعمل المحرك ولكن لا يوجد ضغط	صمام التنفيس عالق مفتوحًا / المضخة مهترئة	منفذ منفذ الكتلة – هل يرتفع الضغط؟ إذا كانت الإجابة بنعم: صمام الإغاثة. إذا كان الجواب لا: مضخة.	استبدل خرطوشة أو مضخة صمام التنفيس
سرعة المحرك بطيئة	تآكل المضخة يقلل من الكفاءة الحجمية	قياس التدفق الفعلي عند الضغط المقدر مقابل لوحة الاسم	استبدل المضخة إذا كان التدفق أقل من 80% من المعدل
ارتفاع درجة حرارة المحرك في أقل من 5 دقائق	تجاوزت دورة العمل/جهد الإمداد المنخفض	سجل تيار المحرك والجهد الطرفي أثناء التشغيل	تقليل تكرار الدورة. تحقق من انخفاض جهد البطارية والكابل
عملية صاخبة (الأنين أو التجويف)	ابتلاع الهواء / تقييد الشفط / الزيت السميك البارد	تحقق من مستوى الزيت، وافحص خرطوم الشفط بحثًا عن مكامن الخلل، وقم بقياس فراغ المدخل	زيت دافئ قبل العملية. تقييد شفط واضح
صمام الملف اللولبي لا يتحول	التلوث موجود في البكرة/الملف المحترق	تطبيق الجهد مباشرة على الملف. قياس المقاومة (يجب أن تكون 6-40 أوم)	استبدل الملف أو نظف/استبدل مجموعة البكرة

المواصفات الأساسية التي يجب تأكيدها قبل شراء وحدة CDU

ينشر الموردون مجموعة من الأرقام في أوراق بيانات وحدة CDU، وليست جميعها على نفس القدر من الأهمية. تفصل المواصفات التالية الوحدات عالية الجودة عن الوحدات غير المحددة - تحقق من كل منها قبل تقديم الطلب، خاصة عند شراء وحدة طاقة هيدروليكية تعمل بالتيار المستمر لتطبيقات الهاتف المحمول المهمة.

فئة واجبات المحرك (IEC 60034-1): S2 (قصير الوقت)، S3 (متقطع)، أو S1 (مستمر). يتم تصنيف معظم وحدات CDU المتنقلة على أنها S2/10 دقيقة أو S3/25%. تحقق من أن هذا يطابق نمط الاستخدام الفعلي الخاص بك.
الضغط المقدر مقابل الضغط الأقصى: الضغط المقدر هو ضغط العمل المستمر. الحد الأقصى (الذروة) للضغط هو تحمل قصير الأمد (عادةً أعلى بنسبة 10-15٪). لا تقم باختيار وحدة يكون فيها ضغط العمل الخاص بك مساوياً للحد الأقصى المنشور.
التدفق عند الضغط المقدر: تسرد بعض أوراق البيانات التدفق بدون تحميل (عند ضغط صفر). اطلب معدل التدفق عند ضغط العمل الخاص بك - سيكون أقل بنسبة 10-20% بسبب الخسائر الحجمية.
نطاق درجة حرارة التشغيل: تحقق من الحد الأدنى لدرجة حرارة البداية والحد الأقصى لدرجة حرارة السائل المستمر. الوحدة المُصنفة من -20 درجة مئوية إلى 60 درجة مئوية مناسبة لمعظم تطبيقات الهاتف المحمول في المناخات المعتدلة والباردة.
سعة الخزان بالنسبة لحجم الدائرة: ال rule of thumb is a reservoir holding at least 3× the system's active fluid volume to allow adequate cooling and deaeration between cycles.
حماية الدخول (تصنيف IP): IP54 هو الحد الأدنى للاستخدام المحمول في الهواء الطلق. تحتاج التطبيقات البحرية إلى IP67 أو أعلى. تأكد من أن تصنيف IP ينطبق على المجموعة بأكملها، وليس فقط المحرك.
مستوى الضوضاء: تنتج وحدات CDU لمضخة التروس عادةً 68-74 ديسيبل (A) عند متر واحد. يمكن أن تكون وحدات مضخة المكبس أكثر هدوءًا (60-65 ديسيبل (أ)) عند مستويات طاقة مماثلة. بالنسبة لتركيبات كابينة المشغل، فإن هذا الرقم مهم.

ال Future Direction of CDU Units and DC Hydraulic Power Units

ال CDU unit market is undergoing significant change as electrification, connectivity, and energy efficiency mandates reshape machine design across industries.

اعتماد معمارية 48 فولت: تنتقل العديد من منصات المركبات التجارية من الأنظمة الكهربائية بجهد 24 فولت إلى 48 فولت. بالنسبة لوحدات الطاقة الهيدروليكية التي تعمل بالتيار المستمر، يؤدي هذا إلى خفض ذروة التيار إلى النصف لنفس خرج الطاقة - وحدة 3 كيلووات عند 48 فولت تسحب 62 أمبير ذروة مقابل 125 أمبير عند 24 فولت. وهذا يبسط الأسلاك بشكل كبير، ويقلل من وزن الكابل، ويقلل من تبديد حرارة الموصل. توقع أن تحل وحدات الطاقة الهيدروليكية ذات 48 فولت تيار مستمر محل 24 وحدة فولت في تطبيقات الخدمة المتوسطة خلال 5-7 سنوات.

تكامل محرك DC بدون فرش: تعمل المحركات ذات المغناطيس الدائم بدون فرش على التخلص من المكونات الأكثر عرضة للتآكل في وحدة الطاقة الهيدروليكية التي تعمل بالتيار المستمر. تحقق الوحدات ذات المحركات بدون فرش فترات خدمة تبلغ 10,000 ساعة بدون صيانة خاصة بالمحرك. يتم استرداد تكلفة وحدة التحكم الإضافية (دائرة التبديل الإلكترونية) في وقت توقف أقل خلال 18-24 شهرًا للأساطيل عالية الاستخدام.

اتصال CAN للحافلات وإنترنت الأشياء: يتم الآن شحن وحدات CDU الذكية مع أجهزة استشعار مدمجة تبلغ عن درجة حرارة الزيت، ودورات التشغيل، وقمم الضغط، وسحب تيار المحرك إلى أنظمة الاتصالات عن بعد للأسطول عبر CAN-J1939 أو Bluetooth 5.0. يتيح ذلك جدولة الصيانة التنبؤية استنادًا إلى بيانات التآكل الفعلي بدلاً من الفواصل الزمنية للتقويم. أفاد المتبنون الأوائل في قطاع منصات العمل الجوية أ تخفيض بنسبة 23% في أوقات التوقف غير المخطط لها بعد نشر وحدات CDU الذكية.

تقارب المحرك الكهروهيدروليكي (EHA): ال boundary between a CDU unit and a complete actuator is blurring. Electro-hydraulic actuators integrate the pump, valves, and cylinder into a single sealed unit with no external hydraulic lines at all. These are already standard in aircraft flight control surfaces and are entering industrial automation. The CDU unit as a separate box will coexist with EHA designs but will remain dominant wherever the actuator and the power source must be physically separated by more than 1–2 meters.
