كيفية حجم وحدة الطاقة الهيدروليكية؟

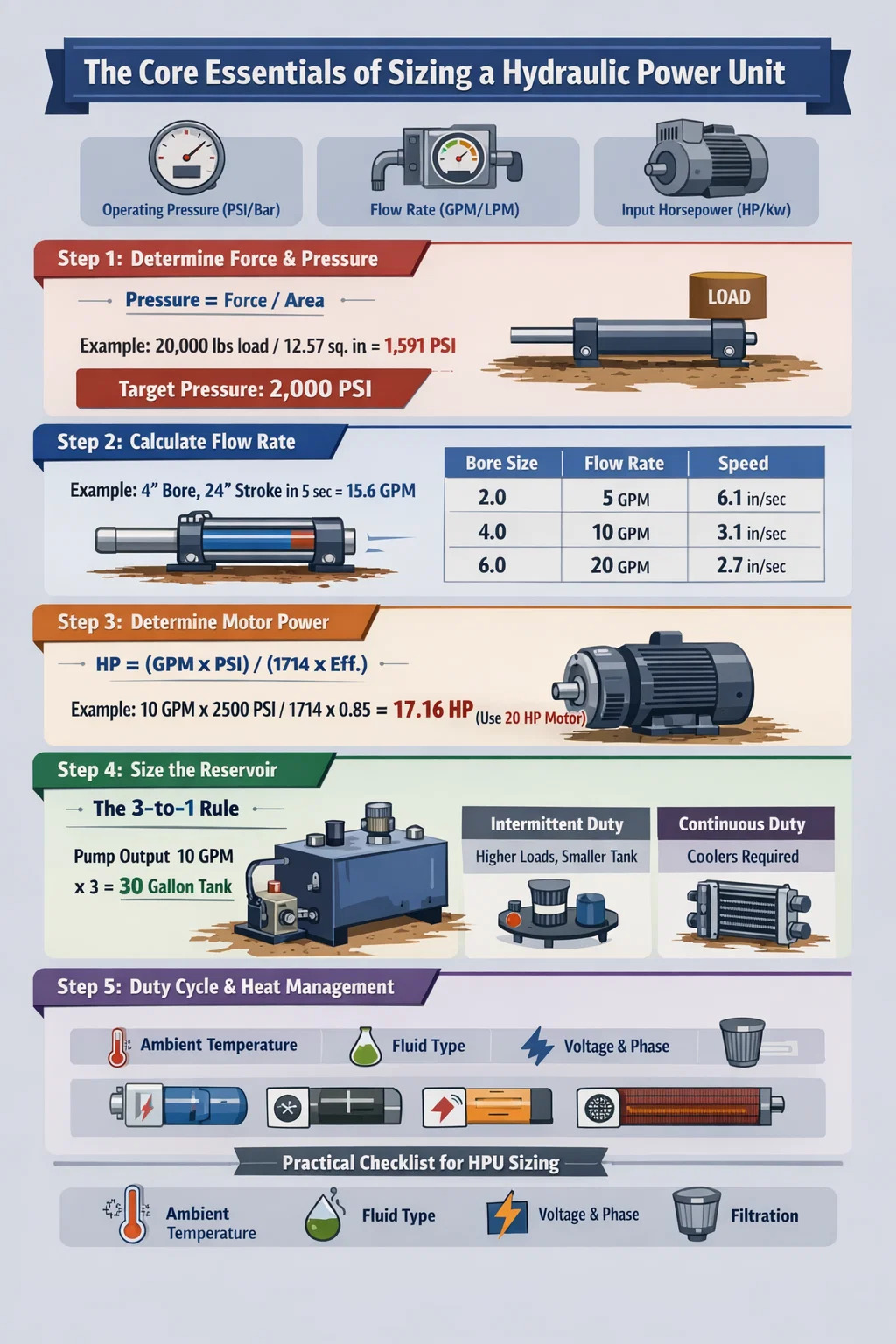

الأساسيات الأساسية لتحديد حجم وحدة الطاقة الهيدروليكية

لحجم صحيح أ وحدة الطاقة الهيدروليكية (HPU)، يجب عليك تحديد متطلبات الإخراج الميكانيكية لتطبيقك أولاً. لا تتعلق العملية باختيار محرك عام؛ إنه تسلسل دقيق لتحديد القوة المطلوبة وسرعة التشغيل ومتطلبات التدفق والضغط الناتجة. تكمن الإجابة الأساسية في ثلاث حسابات أساسية: ضغط التشغيل (PSI/بار) , معدل التدفق (GPM/LPM) ، و القدرة الحصانية المدخلة (حصان/كيلوواط) .

غير متطابق وحدة الطاقة الهيدروليكية يؤدي إما إلى هدر شديد للطاقة وتوليد الحرارة (إذا كان حجمه كبيرًا) أو الفشل في إكمال المهمة الميكانيكية (إذا كان حجمه صغيرًا). الهدف هو تحقيق التوازن بين أداء المضخة الهيدروليكية وسعة الخزان وقوة المحرك الكهربائي أو المحرك.

الخطوة 1: تحديد متطلبات القوة والضغط

الضغط الناتج عن وحدة الطاقة الهيدروليكية هو نتيجة مباشرة لمقاومة الحمل. أنت لا تختار الضغط بشكل تعسفي؛ تقوم بحسابه بناءً على مساحة سطح المحرك (الأسطوانة أو المحرك).

صيغة قوة الاسطوانة

لحساب الضغط المطلوب، استخدم الصيغة: الضغط = القوة / المساحة . على سبيل المثال، إذا كنت بحاجة إلى أسطوانة هيدروليكية لدفع أ حمولة 20.000 رطل وأنت تستخدم اسطوانة مع تجويف 4 بوصة (المساحة = 12.57 بوصة مربعة)، ويكون الضغط المطلوب تقريبًا 1,591 رطل لكل بوصة مربعة . يجب عليك عادةً إضافة أ هامش أمان 10-20% لحساب الاحتكاك وفقدان الخط، وهذا يعني وحدة الطاقة الهيدروليكية ينبغي أن تكون قادرة على الأقل 2,000 رطل لكل بوصة مربعة .

• تحديد الحد الأقصى للحمل الذي سيواجهه النظام.
• تحديد حجم تجويف الاسطوانات الهيدروليكية.
• ضع في اعتبارك القوة "الانفصالية"، والتي غالبًا ما تكون أعلى من القوة المتحركة.

الخطوة 2: حساب معدل التدفق للسرعة المطلوبة

يحدد معدل التدفق، الذي يتم قياسه بالجالون في الدقيقة (GPM) أو لتر في الدقيقة (LPM)، مدى سرعة تحرك جهازك. ال وحدة الطاقة الهيدروليكية يجب تحريك كمية معينة من الزيت داخل الاسطوانة لتمديدها لفترة زمنية معينة.

مثال: إذا كان ذلك نفسه تجويف 4 بوصة cylinder لديه السكتة الدماغية 24 بوصة ويجب أن تمتد في 5 ثواني ، يجب عليك أولا حساب الحجم. الحجم تقريبًا 1.3 جالون . لتحريك 1.3 جالونًا في 5 ثوانٍ، وحدة الطاقة الهيدروليكية يحتاج إلى مضخة قادرة تقريبا 15.6 جالون في الدقيقة .

الخطوة 3: حساب قوة المحرك الكهربائي

بمجرد تحديد الضغط والتدفق، يمكنك حساب طاقة الإدخال المطلوبة للمضخة وحدة الطاقة الهيدروليكية . القاعدة الأساسية القياسية هي قاعدة "1 HP لـ 1 GPM عند 1500 PSI"، ولكن من الضروري إجراء حساب أكثر دقة لتحقيق الكفاءة.

استخدم الصيغة: HP = (GPM × PSI) / (1714 × الكفاءة) . تتمتع معظم المضخات الهيدروليكية بتصنيف كفاءة يتراوح بين 0.85 و 0.90 . إذا كان النظام الخاص بك يتطلب 10 جالونًا في الدقيقة عند 2500 رطل لكل بوصة مربعة ، سيكون الحساب (10 × 2500) / (1714 × 0.85)، مما يؤدي إلى متطلبات تقريبية 17.16 حصان . في هذه الحالة، عليك اختيار المعيار موتور 20 حصان من أجلك وحدة الطاقة الهيدروليكية .

الخطوة 4: تحديد حجم الخزان الهيدروليكي (خزان الزيت)

يعتبر الخزان عنصرا حاسما في وحدة الطاقة الهيدروليكية وهذا غالبا ما يتم التغاضي عنه. يجب أن تكون كبيرة بما يكفي للسماح بالتمدد الحراري والتبريد وتسوية الملوثات.

قاعدة 3 إلى 1

في التطبيقات الصناعية القياسية، يجب أن يبقى الخزان ثلاثة أضعاف إنتاج GPM للمضخة . إذا كان لديك وحدة الطاقة الهيدروليكية يستخدم أ مضخة 10 جالون في الدقيقة ، يجب أن يحمل الخزان بشكل مثالي 30 جالون من السوائل. وهذا يضمن أن يقضي الزيت وقتًا كافيًا "في حالة الراحة" لتبديد الحرارة قبل أن يتم امتصاصه مرة أخرى في المضخة.

ومع ذلك، إذا كانت المساحة محدودة أو كانت دورة العمل متقطعة، فيمكنك استخدام أ نسبة 1 إلى 1 أو 2 إلى 1 ، بشرط إضافة مبرد الزيت لإدارة درجة الحرارة. الحرارة المفرطة هي القاتل الرئيسي للأختام الهيدروليكية وطول عمر السوائل.

الخطوة 5: دورة العمل وإدارة الحرارة

دورة العمل الخاصة بك وحدة الطاقة الهيدروليكية يؤثر بشكل كبير على تصميمه. الوحدة التي تعمل لمدة 10 ثوانٍ كل ساعة يختلف حجمها عن الوحدة التي تعمل بشكل مستمر على أرضية المصنع.

• واجب متقطع: يمكن تحمل الخزانات الأصغر وأحمال المحرك الأعلى لأن النظام لديه الوقت الكافي للتبريد بين الدورات.
• واجب مستمر: يتطلب التحجيم الدقيق للمبادلات الحرارية. يجب عليك حساب الحمل الحراري (حوالي 20-30% من HP المدخلات) وتأكد من وحدة الطاقة الهيدروليكية يمكن أن تبدد تلك الطاقة دون تجاوز 140 درجة فهرنهايت (60 درجة مئوية) .

قائمة مرجعية عملية لتحجيم HPU

قبل الانتهاء من شراء أو بناء أ وحدة الطاقة الهيدروليكية التحقق من العوامل البيئية والميكانيكية التالية:

1. درجة الحرارة المحيطة: البرد الشديد يتطلب سخانات. تتطلب الحرارة الشديدة مبردات أكبر.
2. نوع السائل: تؤثر اللزوجة على كفاءة المضخة وعزم دوران المحرك.
3. الجهد والمرحلة: التأكد من وجود المحرك الكهربائي وحدة الطاقة الهيدروليكية يطابق مصدر الطاقة الخاص بمنشأتك (على سبيل المثال، 230 فولت مرحلة واحدة مقابل 460 فولت ثلاث مراحل).
4. الترشيح: يعتمد حجم المرشحات على العنصر الأكثر حساسية (عادةً الصمامات).

باتباع خطوات الحساب هذه بدقة، فإنك تضمن أن حسابك وحدة الطاقة الهيدروليكية يوفر خدمة موثوقة وفعالة طوال عمره دون تكاليف طاقة غير ضرورية أو أعطال ميكانيكية.
