كيفية قراءة المخططات الهيدروليكية: دليل كامل

ما تحتاج إلى معرفته أولاً: قراءة المخططات الهيدروليكية هي مهارة قابلة للتعلم

قراءة المخططات الهيدروليكية ليست معقدة كما تبدو. بمجرد أن تفهم أن كل رمز يمثل مكونًا ماديًا وكل سطر يمثل مسارًا سلسًا، يبدأ الرسم التخطيطي في سرد ​​قصة ميكانيكية واضحة. المفتاح هو تعلم مكتبة رموز ISO 1219، وفهم اصطلاحات اتجاه التدفق، والتعرف على كيفية وحدة الطاقة الهيدروليكية (هبو) يثبت الدائرة بأكملها. يصبح معظم الفنيين بارعين في قراءة المخططات القياسية في غضون أسابيع قليلة من الممارسة المركزة.

يتناول هذا الدليل كل شيء بدءًا من التعرف الأساسي على الرموز وحتى قراءة الدوائر المعقدة متعددة المشغلات، مع إيلاء اهتمام خاص للمكونات التي ستواجهها غالبًا في الآلات الصناعية والمعدات المحمولة والأنظمة البحرية. سواء كنت فني صيانة، أو مهندس تصميم، أو مشغل آلة تحاول استكشاف الأخطاء وإصلاحها، فإن فهم كيفية قراءة هذه المخططات يعد أحد أكثر المهارات العملية التي يمكنك تطويرها.

الأساس: فهم ما يمثله المخطط الهيدروليكي فعليًا

المخطط الهيدروليكي هو رسم تخطيطي رمزي يوضح كيفية توصيل المكونات الهيدروليكية وكيفية تدفق السوائل عبر النظام. ولا يُظهر الموقع الفعلي للمكونات، أو حجمها الفعلي، أو توجيه الأنابيب والخراطيم في الفضاء. ما يظهره هو العلاقة المنطقية بين المكونات والتسلسل أو الظروف التي يتحرك فيها السائل من نقطة إلى أخرى.

فكر في الأمر مثل مخطط الأسلاك الكهربائية. لا يخبرك مخطط الأسلاك بمكان مرور السلك فعليًا عبر الجدار، ولكنه يخبرك بالضبط بالطرف الذي يتصل بأي مكون وتحت أي ظروف تبديل يتدفق التيار. يعمل المخطط الهيدروليكي بنفس المنطق، ولكن بالنسبة للسوائل المضغوطة بدلاً من الكهرباء.

تتبع معظم المخططات الهيدروليكية ايزو 1219-1 (أنظمة ومكونات طاقة الموائع - الرموز الرسومية) أو في أمريكا الشمالية، أNSI/NفصA T3.25. يشترك المعياران في معظم الرموز ولكنهما يختلفان في عدد قليل من الاتفاقيات. المعدات الصناعية المباعة عالميًا ستستخدم دائمًا ISO 1219. إن معرفة المعيار الذي يتبعه المخطط يوفر الوقت عند البحث عن رموز غير مألوفة.

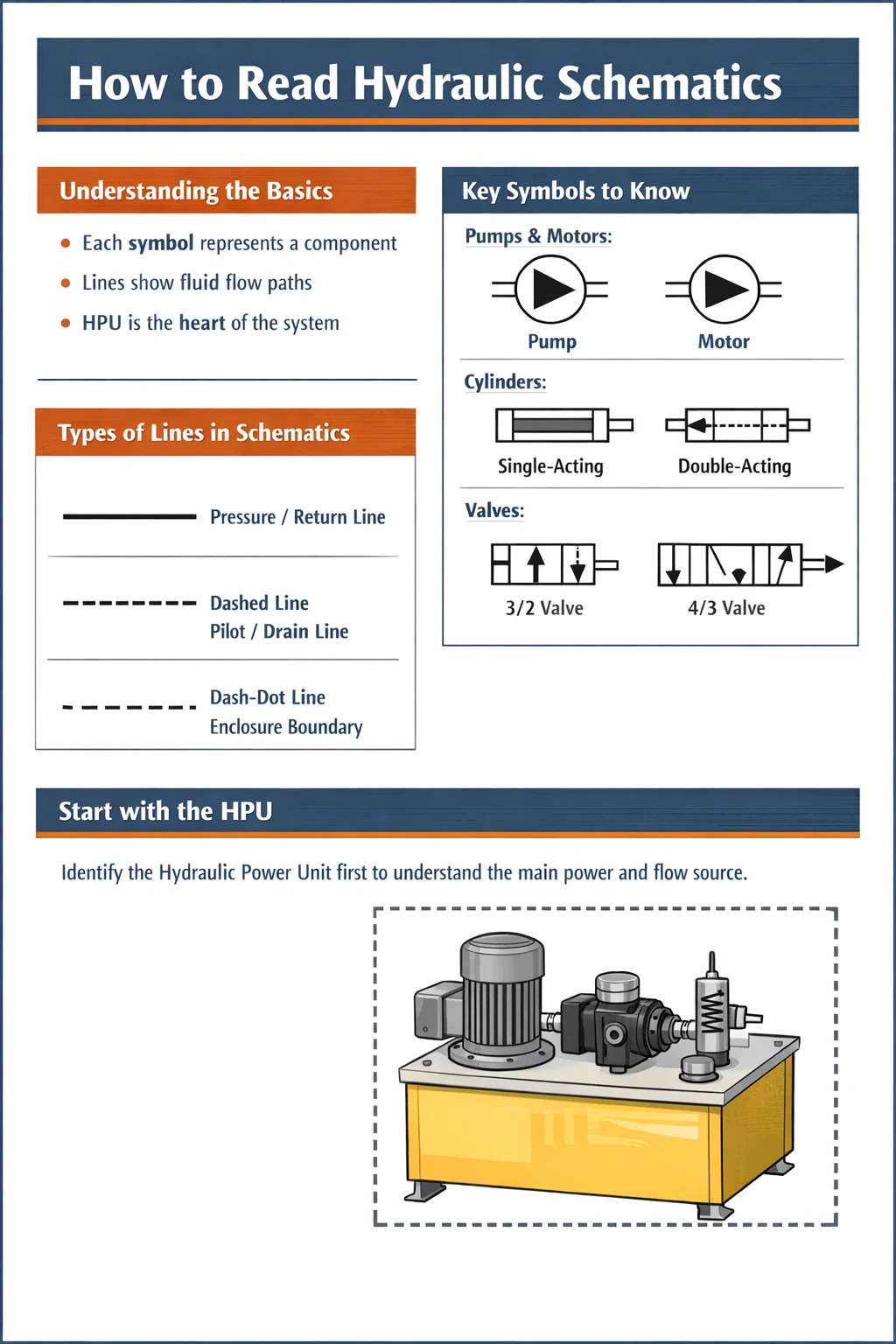

الفئات الثلاث للخطوط التي ستراها

• خطوط صلبة - خطوط الضغط والرجوع الرئيسية التي تحمل سائل العمل في ظل ظروف التشغيل العادية
• خطوط متقطعة — الخطوط التوجيهية وخطوط الصرف وخطوط إشارة التحكم التي تحمل السوائل ذات الحجم المنخفض أو الضغط المنخفض المستخدمة لتشغيل الصمامات
• خطوط منقطة أو متقطعة — حدود الحاوية التي تجمع مكونات متعددة في مجموعة واحدة مثل كتلة الصمامات المتعددة أو وحدة الطاقة الهيدروليكية الكاملة

تقاطع خطين بدون نقطة يعني عدم اتصال الخطين. التقاطع بنقطة مملوءة يعني أن الخطوط متصلة عند هذا التقاطع. هذا التمييز مهم بشكل كبير عند تتبع مسارات التدفق عبر الدوائر المعقدة.

مجموعات الرموز الأساسية التي يجب عليك التعرف عليها

يتم إنشاء الرموز الهيدروليكية من مجموعة صغيرة من الأشكال البدائية. بمجرد أن تتعلم ما يعنيه كل شكل بدائي، يمكنك فك رموز الرموز للمكونات التي لم ترها من قبل من خلال قراءة منطق الشكل. البدائيات الرئيسية هي الدوائر والمربعات/المستطيلات والمثلثات والسهام والأقواس.

المضخات والمحركات

يتم تمثيل كل من المضخات والمحركات بدائرة. الفرق هو اتجاه المثلث المملوء داخل الدائرة. يمثل المثلث الذي يشير بعيدًا عن مركز الدائرة (للخارج) مضخة — فهو يدفع السائل إلى الخارج. يمثل المثلث الذي يشير نحو المركز محركًا، حيث يدخل السائل ويحرك الدوران. سيكون للإصدار المتغير الإزاحة لأي من الجهازين سهم قطري مرسوم عبر رمز الدائرة.

في أ وحدة الطاقة الهيدروليكية ، ستشاهد عادةً واحدًا أو أكثر من رموز المضخة متصلة مباشرة برمز المحرك الرئيسي (محرك كهربائي يمثله دائرة بالحرف م، أو رمز المحرك). المضخة هي قلب وحدة Hبو - فهي تحول الطاقة الميكانيكية إلى تدفق هيدروليكي، عادةً عند ضغوط تتراوح من 150 بار إلى 350 بار في الأنظمة الصناعية.

الاسطوانات والمحركات

تظهر الأسطوانة الهيدروليكية على شكل مستطيل بقضيب يمتد من أحد طرفيه. يمثل المستطيل البرميل، وعادةً ما يتم الإشارة إلى المستطيل الموجود بداخله (المكبس) من خلال مواضع المنفذ. تحتوي الأسطوانة مزدوجة الفعل على خطين منفذين، واحد على كل جانب من المكبس. تحتوي الأسطوانة أحادية المفعول على خط منفذ واحد وغالبًا ما تظهر رمز زنبركي على جانب العودة للإشارة إلى تراجع الزنبرك.

المحركات الدوارة (المحركات الهيدروليكية أو المحركات المتأرجحة) عبارة عن دوائر ذات مثلثات ثنائية الاتجاه وخطوط عمود. عندما ترى أسهمًا منحنية على رمز المشغل الدوار، فهذا يشير إلى إمكانية الدوران المستمر.

الصمامات: الرموز الأكثر تعقيدًا لإتقانها

يتم تمثيل الصمامات بواسطة المربعات. عدد المربعات في الرمز يساوي عدد مواضع التبديل التي يمتلكها الصمام. يحتوي الصمام ذو الموضعين على مربعين جنبًا إلى جنب. يحتوي الصمام ثلاثي المواضع على ثلاثة مربعات. تُظهر الأسهم ورموز المنافذ المسدودة الموجودة داخل كل مربع مسارات التدفق المتاحة في هذا الموضع. يُظهر المربع المركزي للصمام ثلاثي المواضع الحالة المحايدة أو المركزية، وهو أمر مهم بشكل خاص لفهم ما يحدث عندما لا يتم تطبيق أي إشارة.

تخبرك رموز المشغل المرفقة بالجزء الخارجي من غلاف الصمام بكيفية تحول الصمام. تشمل المحركات الشائعة ما يلي:

• خط قطري برأس سهم - زر ضغط يدوي أو رافعة
• رمز الملف - تشغيل الملف اللولبي (الكهربائي).
• خط متقطع يدخل إلى غلاف الصمام - تشغيل الضغط التجريبي
• رمز الربيع — عودة الربيع إلى الوضع الافتراضي
• رمز الأسطوانة أو الكامة — التشغيل الميكانيكي من جزء متحرك

صمام التحكم الاتجاهي الموصوف بأنه "4/3 يعمل بملف لولبي، متمركز حول الزنبرك" سيُظهر ثلاثة مربعات بملف لولبي في كل مربع خارجي وزنبرك في كل مربع خارجي. سيُظهر المربع المركزي حالة التدفق المحايد - على سبيل المثال، جميع المنافذ مسدودة (مركز مغلق)، أو الضغط على الخزان وكلا منفذي المشغل مسدودين (مركز ترادفي)، أو جميع المنافذ مفتوحة (مركز مفتوح).

صمامات التحكم في الضغط

تظهر صمامات التنفيس، وصمامات التخفيض، وصمامات التسلسل، وصمامات الموازنة جميعها على شكل مستطيلات ذات سهم قطري ونابض، لكن اتصالاتها الداخلية تختلف. أ صمام الإغاثة يتصل من خط الضغط إلى الخزان ويفتح عندما يتجاوز الضغط قيمته المحددة - ويظهر دائمًا بالتوازي مع الدائرة، مما يحمي النظام من الضغط الزائد. أ صمام تخفيض الضغط يتم وضعه في سلسلة في الخط ويحد من ضغط المصب إلى قيمة محددة بغض النظر عن ظروف المنبع.

فحص الصمامات وصمامات الفحص التي يتم تشغيلها بشكل تجريبي

يظهر صمام عدم الرجوع على شكل كرة أو سهم على المقعد - فهو يمرر التدفق في اتجاه واحد فقط ويمنع التدفق العكسي. يضيف صمام الفحص التجريبي (POالسيرة الذاتية) خطًا تجريبيًا متقطعًا إلى رمز صمام الفحص، مما يشير إلى أن الإشارة التجريبية يمكن أن تتجاوز الفحص وتسمح بالتدفق العكسي. تعتبر POCVs شائعة في دوائر حمل الأحمال حيث تحتاج إلى قفل الأسطوانة في موضعها ولكن أيضًا تحريرها في ظل ظروف خاضعة للرقابة.

صمامات التحكم في التدفق والمقيدات

يظهر المقيد الثابت كتضييق ضيق في الخط. يضيف صمام التحكم في التدفق المتغير سهمًا قطريًا للإشارة إلى إمكانية الضبط. يضيف صمام التحكم في التدفق المعوض للضغط مستطيلاً بسهم داخلي لإظهار أن انخفاض الضغط عبر المقيد يظل ثابتًا - وهذا يضمن معدلات تدفق ثابتة بغض النظر عن اختلافات ضغط الحمل، وهو أمر ضروري لسرعات الأسطوانة المتسقة.

كيفية تحديد وقراءة وحدة الطاقة الهيدروليكية على الرسم التخطيطي

ال وحدة الطاقة الهيدروليكية يظهر دائمًا تقريبًا كمجموعة مميزة محاطة بحد منقط أو متقطع على المخطط. تخبرك هذه الحدود أن كل شيء بالداخل هو جزء من حزمة HPU - عادةً خزان، ومضخة واحدة أو أكثر مع محركات رئيسية، وصمام تخفيف النظام الرئيسي، ومصفاة الشفط، ومرشح خط الإرجاع، ووصلات الأجهزة المختلفة.

عند قراءة مخطط يتضمن وحدة HPU، ابدأ بتحديد حدود الوحدة. كل شيء خارج الحدود عبارة عن مكونات دائرة مثبتة ميدانيًا. الوصلات التي تمر عبر حدود HPU هي الواجهات بين وحدة الطاقة ودائرة العمل - عادةً ما يكون منفذ إمداد الضغط العالي (المسمى P أو HP)، ومنفذ إرجاع الخزان (المسمى T أو R)، وغالبًا ما يكون منفذ تصريف (المسمى L أو Dr) للتسرب الداخلي من المحركات والصمامات.

المكونات النموذجية داخل مخطط تخطيطي لوحدة الطاقة الهيدروليكية

مصممة بشكل جيد HPU التخطيطي سيُظهر أيضًا المحرك الكهربائي بقدرته وسرعته المقدرة، والاقتران بين المحرك والمضخة، وأي صمام تفريغ أو تحكم في معوض الضغط يدير سلوك الاستعداد للمضخة. في وحدات HPU الصناعية الكبيرة — وحدات ذات مخرجات مضخة تبلغ 200 لتر في الدقيقة أو أكثر - ستشاهد في كثير من الأحيان ترتيبات المضخة المزدوجة مع منطق التشغيل/الاستعداد المتناوب الذي يظهر من خلال ترتيب صمام الاختيار أو التغيير.

عملية خطوة بخطوة لقراءة مخطط هيدروليكي كامل

قد يكون الاقتراب من مخطط لم تره من قبل أمرًا مربكًا إذا حاولت قراءته كله مرة واحدة. تعمل العملية التالية بشكل موثوق مع المخططات بأي مستوى من التعقيد.

الخطوة 1 – وجّه نفسك نحو التخطيط العام

قبل فحص أي رمز بالتفصيل، قم بمسح المخطط بأكمله لفهم تنظيمه العام. يتم رسم معظم المخططات باستخدام مصدر الطاقة (وحدة الطاقة الهيدروليكية أو مجموعة المضخة المستقلة) على اليسار أو في الأعلى، مع المحركات (الأسطوانات والمحركات) على اليمين أو في الأسفل. عادةً ما يكون خط إمداد الضغط الرئيسي في الأعلى ويمتد أفقيًا، ويمر خط رجوع الخزان أسفله بالتوازي. يتحرك التدفق عمومًا من اليسار إلى اليمين أو من الأعلى إلى الأسفل في ظروف التشغيل العادية.

لاحظ كتلة العنوان - ستحدد الجهاز، ورقم الرسم، ومستوى المراجعة، وغالبًا ما نوع السائل وضغط النظام الاسمي. هذا هو السياق النقدي. نظام مصمم ل 250 بار مع الزيوت المعدنية Tellus 46 يتصرف بشكل مختلف تمامًا عن النظام المصمم له 420 بار مع سائل استر الفوسفات المقاوم للحريق.

الخطوة 2 - تحديد كل مشغل في الدائرة

قم بإحصاء وتسمية كل أسطوانة ومحرك هيدروليكي ومشغل دوار في المخطط. هذه هي مخرجاتك - المكونات التي تقوم بالعمل الفعلي. إن فهم العمل الذي يجب القيام به يمنحك السياق لفهم سبب ترتيب الصمام ودوائر التحكم بالطريقة التي هي عليها. سيكون لكل مشغل رقم علامة أو مرجع حرفي يرتبط بقائمة المكونات أو قائمة المواد الموجودة في حزمة الرسم.

الخطوة 3 - تتبع خطوط الضغط والعودة الرئيسية

اتبع الخطوط الصلبة من مخرج المضخة على طول الطريق إلى كل مشغل والعودة إلى الخزان. يكشف هذا الأثر عن المسار الفيزيائي الذي يسلكه السائل المضغوط في ظل ظروف التشغيل العادية. ضع علامة على مكان حدوث نقاط الفرع. في كل فرع، غالبًا ما يوجد صمام فحص أو مقسم تدفق لإدارة الأولوية بين دوائر متعددة تعمل في وقت واحد.

الخطوة 4 - فحص كل صمام تحكم اتجاهي بالتفصيل

بالنسبة لكل صمام تحكم اتجاهي، حدد: عدد المواضع الموجودة به، وما هو مسار التدفق في كل موضع، وكيفية تشغيله (الملف اللولبي، الضغط الدليلي، الرافعة اليدوية)، وما هو موضعه الافتراضي/عودة الزنبرك. يخبرك الموضع الافتراضي بما يحدث أثناء انقطاع التيار الكهربائي أو عند عدم وجود إشارة أمر - وهذه معلومات هامة تتعلق بالسلامة لأي جهاز.

صمام في مغلقة آمنة من الفشل حالة (المركز المسدود) سوف تثبت الحمل في مكانه في حالة فقدان الطاقة. صمام في مفتوحة آمنة من الفشل ستسمح حالة (المركز العائم) بانخفاض الحمولة المعلقة. هذا التمييز له آثار كبيرة على السلامة ويجب فهمه عند قراءة المخططات الخاصة بتطبيقات الرفع أو الدعم.

الخطوة 5 - تتبع الخطوط التجريبية والصرف

اتبع الخطوط المتقطعة في جميع أنحاء التخطيطي. غالبًا ما تكشف خطوط إشارة التحكم هذه عن منطق الدائرة - أي صمام يتحكم في أي صمام آخر، ومكان بناء منطق التسلسل، ومكان وجود حلقات تغذية مرتدة للضغط. تستخدم العديد من المخططات صمامات اتجاهية يتم تشغيلها بشكل تجريبي حيث يأتي الضغط الدليلي من دائرة إمداد تجريبية منفصلة يتم رسمها عند ضغط منخفض (عادةً 30-50 بار ) مقارنة بضغط العمل الرئيسي.

من المهم أيضًا تتبع خطوط الصرف. تتطلب المكونات ذات التسرب الداخلي - المضخات المتغيرة، والمحركات الهيدروليكية، وبعض الصمامات التناسبية - خط تصريف منخفض الضغط يعود إلى الخزان. إذا أصبح خط الصرف مسدودًا أو ظهر ضغط خلفي أعلى من حوالي 5-10 بار ، سوف تفشل أختام العمود. يوضح لك الرسم التخطيطي مكان وجود خطوط الصرف هذه ويؤكد أنها تعود إلى الخزان بشكل منفصل عن خط العودة الرئيسي.

الخطوة 6 - التحقق من أجهزة تحديد الضغط والسلامة

حدد موقع كل صمام تنفيس على المخطط. يقوم صمام تخفيف النظام الرئيسي في وحدة HPU بتعيين الحد الأقصى لضغط النظام المسموح به. تعمل صمامات التنفيس الثانوية الموجودة على دوائر المشغلات الفردية على حماية تلك الدوائر المحددة من ارتفاع الضغط الناجم عن الحمل. في النظام المصمم جيدًا، يجب أن يكون ضغط صمام التنفيس الرئيسي تقريبًا 10-15% أعلاه أعلى ضغط عمل يحتاجه أي مشغل في النظام.

أنواع الدوائر المشتركة وكيفية التعرف عليها

يتم بناء الدوائر الهيدروليكية من عدد صغير نسبيًا من الأنماط المتكررة. يؤدي التعرف على هذه الأنماط في المخطط إلى تسريع قراءتك بشكل كبير ويمنحك نظرة فورية على سلوك الدائرة.

دوائر التحكم في السرعة للدخل والعداد والخروج والتسييل

يتم التحكم في سرعة الأسطوانة أو المحرك عن طريق تقييد التدفق. في أ دائرة متر في ، يتم وضع صمام التحكم في التدفق في خط الإمداد إلى المشغل - فهو يحد من سرعة دخول السائل إلى المشغل. في أ دائرة عداد الخروج ، يتم وضع صمام التحكم في التدفق في خط الإرجاع - فهو يحد من سرعة مغادرة السائل للمشغل. يُفضل استخدام العداد في تطبيقات الحمل الزائد لأنه يحافظ على الضغط الخلفي الإيجابي الذي يمنع الحمل من الهروب بشكل أسرع من قيام المضخة بتزويد السائل.

A دائرة النزيف يضع صمام التحكم في التدفق في خط فرعي يحول بعض تدفق المضخة مباشرة إلى الخزان، بدلاً من وضعه في إمداد المحرك أو خط العودة. وهذا أكثر كفاءة في استخدام الطاقة لأن التدفق الزائد يتجاوز المشغل عند الضغط المنخفض، ولكنه يوفر تحكمًا أقل دقة في السرعة في ظل أحمال مختلفة.

دوائر التجديد

تظهر دائرة التجدد على مخطط تخطيطي كوصلة بين منفذ نهاية القضيب للأسطوانة وخط إمداد نهاية الغطاء. عندما يتم تحويل صمام التحكم الاتجاهي لتمديد الأسطوانة، يتم توجيه تدفق العودة من نهاية القضيب إلى نهاية الغطاء بدلاً من الخزان. يؤدي هذا إلى زيادة سرعة التمديد لأن التدفق الفعال إلى نهاية الغطاء يساوي تدفق المضخة بالإضافة إلى التدفق الراجع من جانب القضيب. تتمثل المقايضة في تقليل قدرة القوة أثناء السكتة التجددية. تُستخدم الدوائر التجديدية في مراحل الاقتراب الصحفي وتطبيقات الشرائح وأي موقف يتطلب الاجتياز السريع قبل الاتصال بالقوة الكاملة.

دوائر حمل الأحمال باستخدام صمامات الموازنة

عندما يُظهر الرسم التخطيطي صمام موازنة على منفذ نهاية القضيب لأسطوانة مثبتة رأسيًا، فإن الدائرة مصممة لمنع الحمل من الهبوط تحت الجاذبية عندما يكون الصمام الاتجاهي في وضع محايد أو عندما يتمزق الخط. يتطلب صمام الموازنة إشارة تجريبية من جانب الإمداد للفتح، مما يعني أن الحمل يمكن أن ينخفض ​​فقط عندما تقوم المضخة بتزويد الضغط بشكل نشط - لا يمكن للحمل أن يسقط حرًا حتى في حالة فشل الخرطوم بين مجمع الصمام والأسطوانة. عادةً ما يكون ضغط ضبط صمام الموازنة 1.3 مرة الحد الأقصى للضغط الناجم عن الحمل لمنع الثرثرة مع السماح بالخفض المتحكم فيه.

دوائر المجمع

يشير رمز المجمع (دائرة مقسومة على خط منحني يمثل الغشاء الفاصل أو المثانة) إلى تخزين الطاقة في الدائرة. تخدم المراكم عدة أغراض - يمكنها توفير تدفق فوري عالي لعمليات التشغيل قصيرة المدة دون الحاجة إلى مضخة كبيرة، ويمكنها الحفاظ على ضغط النظام أثناء فترات خمول المضخة، كما أنها تخفف من ارتفاع الضغط. عندما ترى مركمًا في المخطط، ابحث أيضًا عن صمام تفريغ الأمان أو دائرة صمام التفريغ التي تسمح بإطلاق الضغط المخزن إلى الخزان قبل أي أعمال صيانة - وهذه ميزة أمان إلزامية في أي دائرة هيدروليكية متراكمة.

قراءة دوائر الصمامات التناسبية والمؤازرة

تظهر الصمامات التناسبية وصمامات المؤازرة في المخططات كرموز لصمام التحكم الاتجاهي مع تفاصيل إضافية تشير إلى الوضع المتغير المستمر بدلاً من التبديل المنفصل. غالبًا ما يتم رسم صمام الاتجاه النسبي كرمز صمام اتجاهي قياسي مع ملف لولبي نسبي يُشار إليه برمز يُظهر زنبركًا متغيرًا أو رمزًا مشروحًا بكلمة "متناسب" أو "PROP" في العلامة. يتم رسم صمام المؤازرة بشكل مشابه ولكن غالبًا مع رمز محرك عزم الدوران ومسار التغذية المرتدة الداخلي الذي يشير إلى التحكم في موضع التخزين المؤقت للحلقة المغلقة.

الدوائر التي تستخدم هذه الصمامات عادة ما تكون عبارة عن أنظمة حلقة مغلقة أو أنظمة للتحكم في السرعة. سيُظهر المخطط أجهزة استشعار التغذية المرتدة - محولات الطاقة ذات الموضع الخطي (LVDTs)، أو أجهزة التشفير الدوارة، أو محولات طاقة الضغط - مع عودة خطوط الإشارة إلى كتلة التحكم. عادةً ما تظهر خطوط الإشارة هذه كخطوط رفيعة أو يتم شرحها كإشارات كهربائية بدلاً من الخطوط الهيدروليكية. من المهم فهم الإشارات الهيدروليكية وأيها الكهربائية عند قراءة هذه المخططات الأكثر تعقيدًا. قد يتم عرض كتلة وحدة التحكم على شكل مستطيل بسيط مع مدخلات ومخرجات مُسمى، مع مخطط كهربائي مفصل على مجموعة رسم منفصلة.

ال وحدة الطاقة الهيدروليكية يجب أن توفر دوائر الصمامات المؤازرة التي تزودها سائلًا نظيفًا بشكل استثنائي - عادةً فئة النظافة ISO 4406 16/14/11 أو أفضل - لأن الصمامات المؤازرة لها خلوصات داخلية تبلغ 2-5 ميكرون وتكون حساسة للغاية للتلوث بالجسيمات. سيُظهر مخطط HPU للأنظمة المؤازرة مرشحات ضغط عالية الكفاءة (مصنفة عند 3-10 ميكرون مطلق) بالإضافة إلى مرشح خط الإرجاع القياسي.

كيف تعمل أرقام علامات المكونات وقوائم المراجع

يتم تمييز كل مكون في المخطط الهيدروليكي الاحترافي بمرجع أبجدي رقمي، مثل V1 أو V2 أو CV3 أو عربة سكن متنقلة1 أو CيL-A أو M1. تتوافق هذه العلامات مع قائمة المكونات (وتسمى أيضًا قائمة المواد أو قائمة الأجزاء) التي تظهر إما في منطقة كتلة العنوان بالرسم أو في مستند منفصل. تمنحك قائمة المكونات الشركة المصنعة ورقم الطراز والمواصفات الأساسية لكل مكون موسوم.

لاستكشاف الأخطاء وإصلاحها، يعد رقم العلامة هو المسار الأكثر فعالية للعثور على ورقة البيانات الخاصة بمكون معين. إذا أظهر الرسم التخطيطي أن الصمام V3 يجب أن يتحرك عند تنشيط الملف اللولبي Y3 ولكن الأسطوانة لا تتحرك، فابحث عن V3 في قائمة المكونات للعثور على نموذج الصمام الدقيق، ثم استخرج ورقة البيانات للتحقق من مواصفات الملف الكهربائي وخيارات تكوين التخزين المؤقت والحد الأدنى من متطلبات ضغط التشغيل.

اصطلاحات العلامات الشائعة التي ستواجهها

• P أو PU — وحدة المضخة أو وحدة الطاقة الهيدروليكية
• M - محرك كهربائي أو محرك هيدروليكي (يحدد السياق أيهما)
• V أو DCV - صمام التحكم الاتجاهي
• RV - صمام الإغاثة
• CV - فحص الصمام
• إف سي أو إف سيV - صمام التحكم في التدفق
• CYL — اسطوانة
• لجنة التنسيق الإدارية — تراكم
• F أو فليت - تصفية
• سعادة - مبادل حراري
• Y - ملف لولبي (من "Zugmagnet" الألمانية أو التقليد الكهروميكانيكي)
• ب أو ملاحظة: - مفتاح الضغط أو حساس الضغط

استخدام الخطط لاكتشاف الأخطاء واستكشاف الأخطاء وإصلاحها

ال most practical use of hydraulic schematics in day-to-day work is fault diagnosis. A schematic gives you a logical map of the system that allows you to systematically isolate a fault rather than guessing or swapping parts at random. Experienced hydraulic technicians use a process called "half-splitting" — using the schematic to identify the midpoint of a suspect circuit and testing there first, then eliminating half the circuit as the fault source with each test.

تشخيص الاسطوانة التي لن تمتد

باستخدام المخطط، تتبع مسار التدفق الذي يجب أن يكون موجودًا عند إعطاء أمر التوسيع. بدءًا من وحدة HPU، تأكد من وجود ضغط النظام. اتبع الخط حتى صمام التحكم الاتجاهي - هل يتم تنشيط الملف اللولبي (راجع المخطط الكهربائي لإشارة التحكم)؟ إذا تم التأكد من تنشيط الملف اللولبي، فهل يتحرك الصمام (يجب أن يظهر الضغط عند منفذ غطاء الأسطوانة وفقًا للمخطط)؟ إذا ظهر الضغط في نهاية الغطاء ولكن الأسطوانة لم تتحرك، فمن المحتمل أن تكون المشكلة في جانب العودة - مسار عودة مسدود، أو صمام موازنة محتجز، أو ختم أسطوانة فاشل يتجاوز السائل من طرف الغطاء إلى نهاية القضيب داخليًا.

تتطلب كل خطوة من هذه الخطوات التشخيصية أن تعرف بالضبط ما يجب أن يحدث في المخططات عند كل نقطة. بدون التخطيطي، أنت تختبر بشكل أعمى.

تحديد أعراض التلوث على الرسم التخطيطي

عندما يواجه النظام الهيدروليكي مشاكل متعلقة بالتلوث، يساعدك المخطط على فهم المكونات الأكثر عرضة للخطر. سوف تفشل أولاً الصمامات التناسبية والمؤازرة ذات الخلوصات الداخلية الدقيقة. سيتم تشغيل مؤشرات التصفية - الموضحة في المخطط كمؤشرات فرق الضغط عبر عناصر التصفية - في وقت أبكر من المعتاد. يوضح لك المخطط المكونات المهمة للنظافة (عادةً تلك التي تحتوي على خلوص داخلي أقل من 10 ميكرون) حتى تعرف مكان تركيز الفحص عند الاشتباه في حدوث تلوث.

قراءة المخططات بجانب وحدة الطاقة الهيدروليكية أثناء التشغيل

أثناء التشغيل الأولي للنظام، يتم استخدام المخطط للتحقق من أن كل صمام في التكوين الصحيح، وكل إعدادات الضغط صحيحة، وكل مسار تدفق يعمل كما هو مصمم. يتضمن النهج المنهجي فحص كل صمام تنفيس عن طريق إنشاء حالة الحمل الموضحة في إجراء التشغيل والتأكد من وصول النظام إلى ضغط التنفيس المحدد - عادةً باستخدام مقياس اختبار معاير عند نقطة الاختبار الموضحة في المخطط. عادةً ما يتم تشغيل وحدة HPU أولاً بشكل معزول، مما يؤكد ضغط وتدفق خرج المضخة، قبل تنشيط مكونات الدائرة المثبتة في الحقل.

الاختلافات بين المخططات البسيطة والمعقدة للمشغلات المتعددة

قد يحتوي المخطط البسيط لأسطوانة واحدة على أقل من 20 مكونًا ويمكن وضعه على ورقة واحدة مقاس A3. يمكن لنظام معقد متعدد المحركات — مثل المكبس الكبير الذي يحتوي على 12 أسطوانة، ومراحل السرعة المتعددة، ومتطلبات حمل الأحمال المتزامنة — تشغيل ما يصل إلى 10 أوراق رسم أو أكثر تحتوي على مئات المكونات. ويتغير نهج القراءة وفقًا لذلك.

بالنسبة للمخططات متعددة الأوراق، تغطي كل ورقة عادةً منطقة وظيفية واحدة بالجهاز، مع إسنادات ترافقية توضح مكان اتصال خط من ورقة واحدة بخط موجود في ورقة أخرى. يتم عرض هذه الإسنادات الترافقية كأعلام مثلثة أو دائرية مع رقم الورقة ومرجع السطر - على سبيل المثال، "← SH3/L12" مما يعني أن السطر يستمر على الورقة 3 عند السطر 12. اتبع دائمًا هذه الإسنادات الترافقية عند تتبع مسار التدفق، بدلاً من افتراض أن الخط الذي ينتهي عند علامة هو طريق مسدود.

غالبًا ما تتضمن المخططات الكبيرة للأنظمة متعددة المشغلات أ جدول الوظائف أو جدول الحقيقة يوضح الملفات اللولبية التي يتم تنشيطها في كل وضع تشغيل للآلة. يعد هذا الجدول مفيدًا للغاية لفهم منطق النظام دون الحاجة إلى التتبع الذهني لكل حالة صمام لكل حالة تشغيل. إذا تم تضمين مثل هذا الجدول، فاقرأه بجانب المخطط - فهو يكثف منطق الدائرة في تنسيق يمكن مسحه بسهولة.

نصائح عملية لتحسين سرعة القراءة التخطيطية ودقتها

إن قراءة المخططات الهيدروليكية بطلاقة هي مهارة يتم اكتسابها من خلال التعرض المتكرر للمخططات الحقيقية، وليس فقط حفظ جداول الرموز. العادات التالية سوف تسرع تطورك بشكل ملحوظ.

• اطبع دائمًا مخططات كبيرة بما يكفي لقراءتها بشكل مريح — مقاس A1 أو أكبر للأنظمة المعقدة. تؤدي قراءة مخطط تخطيطي مكون من 20 مكونًا على نسخة مطبوعة بحجم A4 إلى التعرف بشكل خاطئ على الاتصالات وأنواع الخطوط.
• استخدم قلم تمييز لتتبع مسارات التدفق - لون واحد لمسار إمداد الضغط، وآخر لمسار العودة، وثالث للخطوط التجريبية. تكشف هذه الطبقات المرئية عن بنية الدائرة بسرعة.
• اقرأ دائمًا قائمة المكونات قبل دراسة الرموز. إن معرفة أن أحد المكونات عبارة عن "صمام تناسبي من سلسلة Parker D1VW مع بكرة مركزية زنبركية" يخبرك أكثر من الرمز وحده عن سلوكه.
• عندما تواجه رمزًا غير مألوف، ابحث عنه على الفور بدلاً من تخطيه. يمكن لمكون واحد غير معروف أن يجعل الدائرة الفرعية بأكملها غير مفهومة.
• تدرب على ذلك من خلال تنزيل أمثلة تخطيطية متاحة للجمهور من الشركات المصنعة للمعدات الصناعية - حيث ينشر الكثير منها مخططات تدريبية لفنيي الصيانة. يمتلك كل من Bosch Rexroth وParker Hannifin وEaton موارد تعليمية مع نماذج تخطيطية مشروحة.
• عند قراءة مخطط تخطيطي لآلة تقف بجوارها، قم بتتبع الأنابيب والخراطيم فعليًا على الجهاز بينما تتبع الخطوط الموجودة في المخطط. يعد هذا الجسر بين المخطط ثنائي الأبعاد والآلة ثلاثية الأبعاد أسرع طريقة لاستيعاب كيفية تمثيل المخططات للواقع.
• انتبه بشكل خاص إلى قسم وحدة الطاقة الهيدروليكية عندما تقرأ مخططًا جديدًا. تحدد وحدة HPU قدرة الضغط للنظام، وسعة التدفق، ومعايير الترشيح، ونهج الإدارة الحرارية - وكلها تقيد ما يمكن أن تفعله بقية الدائرة.

يصل معظم المهندسين الهيدروليكيين المحترفين إلى مستوى من المعرفة التخطيطية المريحة 3-6 أشهر التعرض المنتظم لوثائق النظام الحقيقي. يمكن لفنيي الصيانة الذين يعملون مع نفس نوع الماكينة يوميًا أن يصبحوا قراءًا سريعين للغاية لهذا النمط التخطيطي المحدد بداخلها 4-8 أسابيع . المفتاح هو المشاركة المتسقة والفعالة مع المخططات الحقيقية بدلاً من المراجعة السلبية لمخططات الرموز.
